【高斯摩分享】 3D 封装的 “垂直互连密码”！TSV 硅通孔技术全解析，芯片堆叠全靠它

手机越做越薄、电脑性能越来越强，背后藏着一个关键技术 ——TSV（硅通孔）！

作为 3D 封装的 “核心骨架”，它让芯片能像 “盖高楼” 一样垂直堆叠，

既省空间又提性能。今天就用通俗语言讲清从通孔形成到芯片键合的全流程，

不管你是行业新手还是技术爱好者，都能 get 核心知识点！

一、先搞懂：3D 封装与 TSV 到底是什么？

1. 3D 封装：芯片的 “垂直堆叠术”

传统芯片是 “平铺” 在基板上，3D 封装则是在同一个封装体内，垂直叠放 2 层以上芯片（裸片或封装芯片），

不用扩大面积就能提升集成度。常见有三种形式：

填埋型：把元器件埋在基板内部，顶层再贴装芯片；

有源基板型：用硅圆片做基板，先集成元器件再布线，适配高端需求；

叠层型：直接堆叠裸片或封装芯片，是目前最主流的形式。

2. TSV：芯片堆叠的 “垂直电梯”

TSV（Through Silicon Via）就是 “穿透硅的通孔”，相当于芯片之间的

 “电梯”—— 传统芯片靠引线键合（相当于 “楼梯”）互连，距离长、

信号慢；TSV 直接垂直打通芯片，互连距离最短，还能实现异种芯片（比如处理器 + 内存）互连。

业内称 TSV 为 “第四代封装技术”，仅次于引线键合、载带自动焊、倒装芯片，是 3D 封装的核心支撑。

二、核心工艺：3 步搞定 TSV，每步都有关键难点

TSV 技术的核心的是 “通孔 - 减薄 - 键合” 三大环节，一步都不能错：

1. 通孔形成：在硅片上 “打小孔”，4 种方法各有优劣

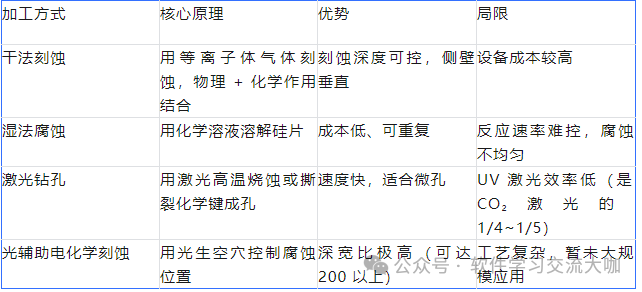

通孔是 TSV 的基础，要在硅片上加工出垂直导通的孔，常见 4 种技术：

后续还要给通孔做绝缘层（通常是 SiO₂），再沉积阻挡层、种子层，最后用电镀铜填充通孔（成本比其他方法低）。

2. 晶片减薄：把芯片 “磨薄” 到 50μm 以下，防翘曲是关键

3D 堆叠要求芯片越薄越好，目前主流厚度在 100μm 以下，未来会降到 25μm 左右，核心难点是 “超薄硅片易翘曲、易损伤”：

传统问题：机械研磨会产生应力，导致硅片翘曲，还可能破坏绝缘层；

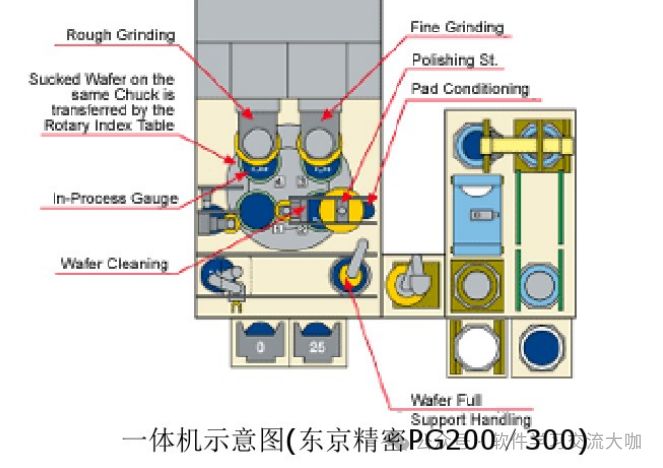

解决方案：用 “一体机” 把磨削、抛光、贴划片膜等工序集成，硅片全程被真空吸盘吸附，保持平整；

也可采用局部减薄技术，用未减薄部分支撑硅片，减少应力。

3. TSV 键合：让堆叠芯片 “连起来”，金属键合是趋势

键合就是把堆叠的芯片 / 晶圆互连，实现机械固定和信号传输，主要分两种：

金属 - 金属键合（主流趋势）：比如铜 - 铜键合，在 350~400℃、加压 30 分钟以上，再退火处理，

能同时实现机械固定和电学连接，界面稳定；

高分子粘结键合：用粘结剂固定，工艺简单，但电学性能不如金属键合。

键合形式还可分为 “晶圆 - 晶圆”“芯片 - 晶圆”“芯片 - 芯片”，按需选择适配场景。

三、TSV 的核心优势：为什么能成为 3D 封装主流？

相比传统封装，TSV 的优势肉眼可见：

速度更快：垂直互连距离最短，信号延迟小，解决传统总线传输的堵塞问题；

功耗更低：可降低硅锗芯片功耗约 40%，契合移动设备的低功耗需求；

体积更小：垂直堆叠省基板空间，相同性能下封装体尺寸大幅缩小；

兼容性强：能实现异种芯片互连（比如逻辑芯片 + 存储芯片），灵活度高。

四、待解挑战：TSV 普及还需跨 3 道坎

虽然 TSV 优势突出，但目前还没完全普及，核心面临 3 大挑战：

超薄晶圆处理：厚度＜50μm 的硅片易损伤、难搬运，对设备要求极高；

散热问题：高密度堆叠导致热量集中，影响芯片可靠性；

兼容性与成本：与现有封装工艺不兼容，需要新增设备，初期投入大；

行业标准缺失：没有统一的技术标准和检测体系，制约规模化应用。
