【高斯摩分享】 等离子工艺参数标准化秘籍！3 类封装产品最优方案，解决分层难题，良率直接拉满

在半导体封装中，等离子清洁是提升芯片可靠性的关键工序，但参数混乱、装载方式不当，

很容易导致芯片焊盘分层、接触角不稳定，良率大打折扣。

Amkor Technology 这份针对 March PX-1000 等离子机的标准化报告，

就给出了终极解决方案 —— 针对 MQFP、TQFP、PLCC 三类主流封装产品，

精准锁定最优工艺参数，再搭配水平装载方式，不仅彻底解决分层问题，

Cpk 值还全部达标（≥2.0），堪称半导体工厂的 “良率提升宝典”！

今天就用通俗语言讲清 3 类产品的最优参数、装载方式的关键影响，还有实操避坑技巧，

不管是工艺工程师还是工厂管理者，都能直接套用～

一、先搞懂：为什么要标准化等离子工艺参数？

行业痛点太突出：不同产品、不同设备的等离子参数混乱，导致两个严重问题：

接触角不稳定：清洁效果忽好忽坏，芯片表面附着力不一致，影响后续封装可靠性；

分层风险高：之前采用垂直装载 + 旧参数时，频繁出现焊盘顶部（Pad Top）、引脚指（Leadfinger）分层，EOL 测试合格率低；

良率波动大：参数无标准，批次间差异大，生产效率低。

核心目标：通过标准化参数 + 优化装载方式，实现 “接触角稳定 + 无分层 + Cpk≥2.0”（满足品质体系要求）。

二、实验对象 & 核心设备

1. 处理产品（3 类主流封装）

MQFP：28×28mm（208 引脚），封装材料 MP8000CH4；

TQFP：14×14mm（100 引脚），封装材料 7320CR；

PLCC：29×29mm（84 引脚），封装材料 MP8000C；

共同特性：均为氧氮化物钝化封装，使用 8361J 导电胶。

2. 核心设备

等离子蚀刻机：March PX-1000（P1/P2 两台设备）；

测试工具：SEO 视频接触角测量仪；

装载工具：带水平槽 / 垂直槽的插槽式料盒（水平槽每盒 20 条，垂直槽每盒 40 条）、改良型绝缘水平装载架。

三、核心成果：3 类产品最优等离子参数表（直接套用）

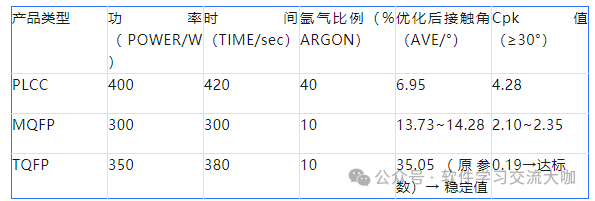

经过多轮实验验证，最终确定每类产品的 “黄金参数组合”，基础压力（B.PRESS）统一为 85-90mTorr（恒定），具体参数如下：

关键说明：

接触角越小，说明芯片表面清洁越彻底，附着力越强（PLCC 最优仅 6.95°，清洁效果最佳）；

Cpk 值≥2.0 表示工艺稳定性极高，批次间差异小，完全满足量产品质要求；

原参数存在 “高接触角 + 大波动” 问题（比如 MQFP 原接触角最大 50.02°，优化后最大仅 21.30°），优化后波动幅度大幅缩小。

四、关键发现：装载方式比你想的更重要！

实验中一个意外却关键的结论：装载方式直接决定是否分层！

1. 垂直装载（旧方式）

问题：芯片堆叠紧密，等离子体无法均匀覆盖，焊盘顶部、引脚指容易出现分层（EOL 测试验证）；

接触角：波动大，同一批次最小和最大差值可达 30° 以上（比如 MQFP 原参数最大 50.02°，最小 22.42°）；

Cpk 值：部分产品不达标（比如 MQFP 原参数 Cpk=-0.20，完全不合格）。

2. 水平装载（新方式）

优势：芯片水平摆放，等离子体均匀接触表面，无死角清洁；

结果：所有产品均无分层现象（SAT 测试验证），接触角波动小（SD 值≤2.5）；

核心原因：水平装载避免了垂直堆叠导致的 “等离子阴影区”，清洁一致性大幅提升。

五、实操避坑：3 个必看实用技巧

参数不要混用：PLCC 需高氩气比例（40%）+ 高功率（400W），MQFP/TQFP 适合低氩气比例（10%）+ 中低功率（300-350W），混用会导致清洁过度或不足；

装载方式优先选水平：哪怕参数达标，垂直装载仍有分层风险，

建议所有产品统一采用水平槽料盒，每盒装载 20 条，避免堆叠过密；

基础压力必须恒定：全程保持 85-90mTorr，压力波动会直接影响接触角稳定性，建议每次开机前校准压力。

六、总结：等离子工艺稳定的 “两大核心”

想要实现 “无分层 + 高良率 + 稳品质”，只要抓住两个关键：

参数标准化：按产品类型套用最优参数（参考上面表格），拒绝 “凭经验调参”；

装载水平化：放弃垂直装载，改用水平绝缘装载架，确保等离子体均匀覆盖。

实验数据已经验证：采用这套方案后，三类产品的接触角 Cpk 值均≥2.0，SAT 测试无任何分层，

完全满足量产要求，良率直接提升一个档次！
