一、先懂基础：键合技术是啥？电子封装的 “生命线”
电子封装的核心是 “互连”—— 把芯片的 I/O 端和基板 / 引线连起来，实现电信号、
电能传递，还要散热、防损坏。而键合技术就是 “互连的具体方法”，
主流有 3 种：引线键合（Wire Bonding）、载带自动焊（TAB）、倒装芯片（Flip Chip），就像 “缝衣服的三种针法”，各有擅长。
二、3 种键合技术：各显神通，适配不同柔性场景
1. 引线键合：最成熟的 “穿针引线”，低成本首选
原理：用细金属丝（直径 20-50μm，像头发丝的 1/2），
把芯片的焊盘和基板的引线端子连起来，靠加热、加压或超声波 “焊死”—— 比如用金丝把手机芯片的信号端连到主板上；

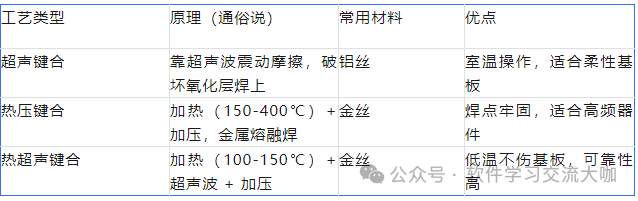

关键工艺：分 3 种 “焊接手法”，适配不同材料：
优点：技术成熟（1957 年就有了）、成本低、自动化程度高（每秒能焊 1 个点），
现在 80% 的消费电子（如手环、普通手机芯片）都用它；
缺点：金属丝有弧度，占空间大，键合间距最小只能到 35μm，没法做超高密度互连（比如折叠屏里的超细电路）。
2. TAB（载带自动焊）：“批量缝合” 的高手，适合高密度
原理：先在柔性载带（比如聚酰亚胺带）上做好铜引线图案，再把芯片对准载带，
用热电极 “一次性焊完所有引线”—— 像 “用模板批量缝纽扣”，不用一根一根穿线；
关键步骤：
做载带：在聚酰亚胺带上贴铜箔，光刻腐蚀出引线图案，镀锡或镀金防氧化；
芯片凸点：给芯片焊盘做金凸点（方便和载带引线对接）；
内引线键合（ILB）：把芯片凸点和载带内引线焊在一起；
外引线键合（OLB）：把载带外引线焊到基板上；
优点：
批量效率高：一次焊完所有引线，比引线键合快 5-10 倍；
占空间小：引线在载带上，间距能到 20μm，适合柔性屏、智能卡等小尺寸器件；
可靠性高：金凸点密封芯片焊盘，防腐蚀、抗弯曲；
缺点：需要特殊载带和芯片凸点工艺，成本高（比引线键合贵 30%），维修难（坏了没法单独换芯片）。
3. 倒装芯片：“倒扣焊接” 的王者，柔性高端器件首选
原理：不用金属丝，直接把芯片 “倒扣”—— 芯片焊盘上的凸点（比如锡球、金球）对准基板焊盘，
加热或加压焊在一起，最后填 “底部填充胶” 保护凸点，像 “把杯子倒扣在托盘上，杯底的点直接粘住”；
核心优势：解决了柔性电子的 “大难题”——
密度高：凸点是面阵列分布（不是只在芯片四周），I/O 数能到 1000 个以上，间距最小 20μm，适合折叠屏的超细电路；
性能强：互连距离短（只有 3-5mil，1mil=25.4μm），信号延迟比引线键合低 80%，高频信号（如 5G、毫米波）传输更稳；
抗弯曲：底部填充胶能吸收柔性基板的形变应力，凸点不容易断；

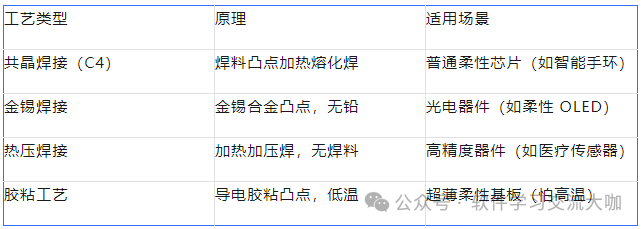

关键工艺：按 “焊接材料” 分 4 种，适配不同场景：
缺点：精度要求高（定位误差要＜5μm，得靠精密视觉系统），
设备贵（倒装焊机比引线键合机贵 2 倍），维修难（凸点藏在芯片下，坏了没法修）。
三、柔性电子的挑战：键合技术要突破这 4 大难关
现在柔性电子越来越薄（芯片厚度＜40μm）、密度越来越高（凸点间距＜20μm），键合技术面临 4 大挑战，每个都像 “在针尖上绣花”：
超薄芯片难操作：40μm 厚的芯片比纸还薄，容易弯翘、划伤，拾取和传输时要靠真空吸嘴 + 柔性吸盘，力度控制要精准到微克；
高密度 I/O 对位难：凸点间距到 20μm 时，芯片和基板的对准误差要＜1μm，得靠 “精密视觉 + 多轴调平”，像 “在风中对准两根头发丝”；
低 K 材料易损坏：柔性芯片用的低 K dielectric（低介电常数材料）
机械强度差，键合时的压力、温度稍高就会裂，得控制在低温（＜150℃）、低压（＜10N）；
柔性基板形变：聚酰亚胺基板的热膨胀系数是芯片的 6 倍，温度变化时会拉伸，要靠底部填充胶的弹性抵消应力，不然凸点会断。
四、未来趋势：键合技术要往 “更细、更快、更柔” 走
间距更小：10 年内要实现 20μm 间距的高可靠键合，比现在再小一半；
铜键合普及：铜丝比金丝便宜 70%，还抗弯曲，未来会替代金丝做引线键合；
晶圆级倒装：直接在晶圆上做凸点和键合，不用切割芯片，批量成本能降 50%；
多头键合：一台设备装 10 个键合头，同时焊 10 个芯片，效率翻 10 倍。
