【高斯摩分享】芯片制作 21 步全拆解！从硅片清洗到退火，每步都像 “纳米级手术”
你手机里的芯片，从 “光秃秃的硅片” 到能运算的 “黑色方块”，
要经历 21 道精细工序 —— 每一步都像 “在纳米尺度给硅片做手术”，比如栅极氧化层薄到 10nm
（比头发丝细 1 万倍），离子注入要精准控制 “杂质子弹” 的速度，退火要给硅片 “做热敷” 修复损伤。这份芯片制作流程文档，
把从表面清洗到最终退火的全流程讲得明明白白，今天用通俗的话拆解，带你走进 “芯片工厂的核心车间”～
一、先懂大逻辑：芯片制作的 “5 大阶段”，21 步环环相扣
芯片制作不是 “一步到位”，而是按 “前期准备→光刻雕花→掺杂调味→布线连接→最终保护”5 大阶段推进，
21 步工序层层递进，少一步都出不了合格芯片：
前期准备：给硅片 “打基础”（清洗、氧化、沉积保护层）；
光刻核心：给硅片 “印纳米图案”（涂胶、曝光、刻蚀）；
掺杂退火：给硅片 “加调料”（形成 P/N 阱，修复晶格）；
布线保护：给芯片 “装电线”（溅镀金属、平坦化）；
最终处理：给芯片 “做体检”（定 PAD、退火）。
二、阶段 1：前期准备（3 步）—— 给硅片 “洗干净、穿保护衣”
这一步是给硅片 “打地基”，确保后续工艺能精准进行：
表面清洗：去掉 “保护液”
新硅片表面有 2μm 厚的 Al₂O₃+ 甘油保护液，必须用化学刻蚀 + 清洗去掉，
不然会影响后续薄膜沉积 —— 就像 “做手术前先给病人消毒”；
初次氧化：长 “缓冲层”
用 “干法氧化”（Si+O₂→SiO₂）或 “湿法氧化”（Si+2H₂O→SiO₂+2H₂），在硅片表面长一层 SiO₂；
干法：膜薄、纯度高，适合做栅极氧化层；
湿法：速度快、膜厚，适合做器件隔离层；
作用：减小后续 Si₃N₄对硅片的应力，像 “给硅片穿件软外套”；
CVD 沉积 Si₃N₄：加 “硬保护”
用化学气相沉积（CVD）在 SiO₂上长一层氮化硅（Si₃N₄），常用低压 CVD（LPCVD）—— 膜均匀、
省材料，能挡住后续掺杂的杂质，像 “给硅片加层硬壳”。
三、阶段 2：光刻核心（7 步）—— 给硅片 “印纳米图案”，最烧钱也最关键
光刻是芯片制作的 “灵魂”，相当于 “在纳米尺度给蛋糕雕花”，占总工艺成本的 30%，靠 7 步实现 “图案转移”：
涂光刻胶：刷 “感光胶”
硅片吸在甩胶机上，滴光刻胶后高速旋转（转速决定胶厚），形成均匀薄膜；涂胶前要涂 “增黏剂”，
防止光刻胶脱落 —— 像 “给蛋糕刷一层能感光的糖霜”；
预烘：让胶 “变干”
80℃左右烘干 15-30 分钟，去掉光刻胶里的溶剂，避免后续曝光时变形 —— 类似 “给糖霜轻轻烤一下，防止融化”；
曝光：印 “图案”
用高压水银灯（g 线 436nm、i 线 365nm）或准分子激光（KrF 248nm、ArF 193nm），透过掩膜版照射光刻胶；
曝光方式：投影式最常用（缩小图案，精度高，不损伤掩膜），适合 7nm、3nm 细线条；
关键：曝光波长越短，精度越高（比如 ArF 能刻 0.10-0.13μm 线宽）；
显影：洗 “多余胶”
用显影液浸泡，正胶曝光区溶解、负胶未曝光区溶解，露出要刻蚀的区域 —— 像 “把蛋糕上多余的糖霜洗掉，留下图案”；
后烘：让胶 “更耐用”
120-200℃烘干 20-30 分钟，提高光刻胶的黏附性和抗蚀性，为后续刻蚀做准备；

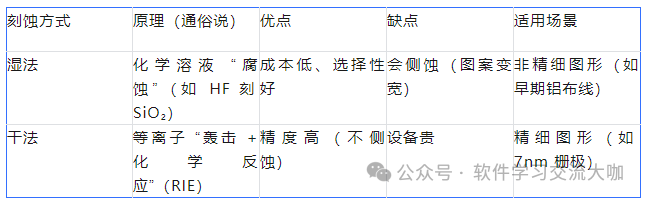

刻蚀：剪 “多余部分”
以光刻胶为掩模，去掉露出的材料，分两种方式：
去胶：撕 “保护胶”
用硫酸溶液或氧等离子体去掉剩余光刻胶，只留下刻好的图案 —— 像 “把蛋糕上的糖霜模板撕掉，露出雕花”。
四、阶段 3：掺杂与退火（4 步）—— 给硅片 “加调料”，做 “电子开关”
纯硅不导电，掺杂就是 “给硅加杂质”，形成 P 型 / N 型半导体（PN 结），这是晶体管的核心，靠 4 步实现：
离子注入（P 阱）：打 “硼离子子弹”
用电场加速硼离子（B³⁺），透过 SiO₂膜注入硅片，形成 P 型阱 —— 像 “给硅片局部撒‘硼调料’，让这里导正电”；
去胶 + 退火：“修复 + 激活”
去掉光刻胶，800-1000℃高温退火：
修复离子注入造成的晶格损伤（硅原子被撞乱，退火让它们 “归位”）；
激活杂质（让硼离子 “扎根” 在硅晶格中，真正起导电作用）；
同时让 SiO₂膜变厚，挡住后续 N 阱掺杂；
离子注入（N 阱）：打 “磷离子子弹”
用热磷酸去掉 Si₃N₄，再注入磷离子（P⁵⁺），形成 N 型阱 ——“给另一区域撒‘磷调料’，让这里导电子”；
再退火 + 去 SiO₂：“二次修复”
再次退火，然后用 HF 去掉 SiO₂层，准备后续栅极制作。
五、阶段 4：布线与保护（6 步）—— 给芯片 “装电线”，连出完整电路
晶体管做好后，要给它们 “连电线”，形成完整电路，靠 6 步实现 “多层布线 + 表面平坦化”：
栅极制作：做 “开关核心”
干法氧化长 SiO₂栅极膜（品质更高），LPCVD 沉积多晶硅，
光刻 + 等离子刻蚀出栅极结构 —— 多晶硅是 “开关的控制杆”，SiO₂是 “绝缘层”；
源漏极掺杂：“完善开关”
光刻去掉 P 阱区光阻，注入砷离子（As）做 NMOS 源漏极；去掉 N 阱区光阻，
注入硼离子做 PMOS 源漏极 —— 相当于 “给开关装‘输入 / 输出端’”；
沉积无掺杂氧化层：“初步保护”
用 PECVD（等离子增强 CVD）长一层氧化层，保护元件，低温工艺（＜450℃）避免损伤源漏极；
沉积 BPSG：“让表面变平”
长一层硼磷硅玻璃（BPSG），800℃加热时会软化流动，让硅片表面变平 —— 就像 “给凹凸不平的路面填沥青，方便后续布线”；
溅镀多层金属：“装电线”
光刻留出接触洞，溅镀 “钛 + 氮化钛 + 铝 + 氮化钛” 多层金属（钛增强黏附，铝导电，氮化钛防氧化），刻蚀出布线结构；
沉积介电质：“绝缘保护”
PECVD 长 SiO₂介电质，涂 SOG（旋涂玻璃）进一步平坦化，再长一层介电质，为第二层金属做准备 —— 避免不同金属线短路。
六、阶段 5：最终处理（1 步）—— 给芯片 “做体检 + 定型”
最后 1 步是 “退火处理”：
高温加热，让金属布线与硅片接触更紧密，修复布线时的微小损伤；
同时定出 PAD（焊盘）位置（光刻 + 刻蚀），方便后续封装时连接外部电路板。
