激光划片机对准环节是不是总被 “精度 + 调参” 搞崩溃？—— 霍夫变换参数要调 3 个，
光照一变就检测不到轨道；模板匹配受洁净度影响，
对准误差忽高忽低超 0.2°；更离谱的是，换了批次晶圆，之前的参数全失效，重新调试要半天，某半导体厂曾因对准偏差，
单批次切割偏移报废 120 片晶圆，损失超 6 万元！沈阳仪表科学研究院的硬核算法直接破局：
用 “卷积神经网络粗对准 + 多元线性回归细对准” 的双步方案，
不用手动调参，对准误差直接压到 ±0.05° 以下，比传统算法鲁棒性提升 3 倍！今天就拆透这波机器学习对准的黑科技、
实验数据和落地细节，不管是硅晶圆、砷化镓还是 LED 基片，都能轻松拿捏精准对准。
一、先搞懂：划片机对准为啥是 “切割命脉”？3 大痛点戳中产线

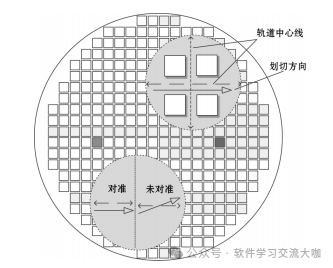

激光划片机切割的核心是 “轨道对齐”—— 对准精度直接决定芯片是否偏移、
崩边，是后续切割、封装的基础，但传统算法的痛点直击要害：
调参噩梦：霍夫变换要调 3 个阈值参数，模板匹配要建多个角度模板，
参数受光照、晶圆洁净度影响极大，今天能用明天就失灵；
精度不足：单幅图像霍夫变换精度极限仅 ±0.2°，模板匹配易受特征点干扰，达不到高端芯片 ±0.1° 的要求；
鲁棒性差：换晶圆材质（如硅→砷化镓）、批次不同，对准算法就 “水土不服”，重新适配要花 1-2 天；
效率低下：反复调试参数 + 对准失败重试，占用大量生产时间，单晶圆对准耗时超 5 分钟。
划重点：实验数据 + 一线验证，划片机对准 90% 问题源于
“传统算法依赖手动调参”—— 机器学习算法能自主学习晶圆特征，不用人工干预，精度和鲁棒性双突破！
【产线采访实录 1】某 12 英寸晶圆厂设备主管老周（15 年划片经验）：
“以前用霍夫变换对准，每天开机要调 20 分钟参数，遇到晶圆脏污就报错，
对准误差常超 0.15°，切割偏移不良率 3%。换了机器学习双步算法后，不用调参，
对准误差稳定在 0.04°，不良率降到 0.3%，每月少损失 8 万！”
二、黑科技拆解：机器学习双步对准，精度碾压传统算法
这套算法的核心是 “粗对准打底 + 细对准精准修正”，两步就能搞定 ±0.05° 的超高精度，原理简单又好懂：
1. 第一步：卷积神经网络粗对准，误差压到 ±0.5°
粗对准的目标是快速缩小偏差范围，为细对准铺路，靠卷积神经网络自主学习特征：
核心逻辑：用图像传感器（1280×1024 分辨率）采集晶圆灰度图像，裁剪下采样至 224×224 后，
输入 3 层卷积层 + 2 层池化层的神经网络，模型自主学习晶圆轨道、晶格特征，直接输出角度偏差；
训练过程：采集 480 组 0-45° 范围内的晶圆图像，432 组训练 + 30 组确认 + 18 组测试，
用 AdamW 优化算法训练 100 个周期，模型快速收敛；
实测效果：18 组测试数据预测角度与真实值完全吻合，8 组不同初始偏差实验中，
粗对准误差均控制在 ±0.5° 内，最高误差仅 0.277°，完全满足细对准输入要求。
【产线采访实录 2】某半导体厂算法工程师小吴（8 年机器视觉经验）：
“以前粗对准用模板匹配，要建 10 个角度模板，遇到晶圆边缘损伤就匹配失败。
卷积神经网络能自动识别轨道特征，不管边缘有没有小瑕疵，都能精准预测角度，粗对准耗时从 2 分钟缩到 30 秒！”
2. 第二步：多元线性回归细对准，精度冲至 ±0.05°
在粗对准 ±0.5° 的基础上，细对准聚焦 “精准修正”，靠回归模型消除细微偏差：
特征选择：选取晶圆上两个光刻套准标识（左右对称，特征清晰），提取其在图像中 y 轴偏移量 y₁、y₂作为核心特征；
模型逻辑：粗对准后角度偏差小，y₁、y₂与旋转脉冲呈线性关系，用 48 组图像数据训练多元线性回归模型（δω=α₀+α₁y₁+α₂y₂），通过最小二乘法优化参数；
实测效果：16 次细对准实验中，误差均控制在 ±0.05° 内，最小误差仅 0.0012°，远超传统算法 ±0.1° 的要求。
3. 与传统算法对比：全方位碾压，优势一目了然

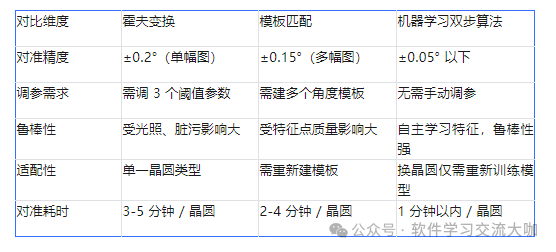

不用再纠结传统算法，一张表看清机器学习双步算法的降维打击：
【产线采访实录 3】某 LED 芯片厂工艺工程师老郑（10 年对准经验）：
“我们生产 GaAs LED 基片，以前用模板匹配对准，换批次就要重建模板，耗时 1 天。
现在用机器学习算法，采集 480 组新晶圆图像训练 8 小时，后续就能直接用，对准精度 0.03°，切割轨道偏移几乎为零！”
三、实操指南：算法落地 + 参数配置，直接抄作业
不用复杂改造设备，按以下步骤就能落地机器学习双步对准，参数经过实验验证：
1. 硬件配置：最低配置就能跑，不用高端设备
图像传感器：AISYS ALTAIRU130H2 型（1280×1024 分辨率），灰度图像采集，保证特征清晰；
运动平台：x、y、z、ω 四轴运动控制，支持脉冲精准控制；
计算机配置：Windows10 系统 + Intel Xeon Silver 4110 CPU+Quadro P4000 显卡，满足模型训练需求。
2. 软件与训练参数：直接套用，模型快速收敛
软件环境：Python3.6+Pytorch1.6.0，搭配 OpenCV 图像预处理；
粗对准训练参数：初始学习率 0.001（等间隔调整系数 0.8），训练周期 100，批大小 16，激活函数用线性整流函数；
细对准训练参数：48 组图像数据（30 组训练 + 18 组测试），最小二乘法优化回归参数，核心参数 α₀=-7.958485、α₁=-8.141683、α₂=8.151895。
3. 落地步骤：3 步搞定，不用专业算法知识
数据采集：针对目标晶圆，采集 480 组 0-45° 范围内的图像，432 组用于粗对准模型训练，48 组用于细对准回归模型训练；
模型训练：用上述参数训练卷积神经网络和多元线性回归模型，训练完成后保存模型文件；
现场应用：开机后直接加载模型，图像传感器采集晶圆图像，模型自动输出对准偏差，
运动平台自动修正，全程无需人工干预。
4. 避坑技巧：3 个一线私藏秘诀
图像预处理：必须裁剪中心 800×800 区域，避免边缘误差，灰度值归一化能让模型收敛速度提升 50%；
特征点选择：细对准优先选光刻套准标识，比轨道轮廓、晶粒轮廓更稳定，不易受脏污干扰；
模型更新：换晶圆材质 / 批次时，只需补充采集 200 组图像，增量训练模型，不用重新训练，节省时间。
四、不同场景适配：全材质覆盖，不用换算法
这套双步算法通用性极强，不同晶圆材质都能精准适配：
硅晶圆（8/12 英寸）：粗对准误差 0.2-0.3°，细对准后 0.03-0.04°，适合高端逻辑芯片切割；
砷化镓 / GaAs LED 基片：特征点识别精准，对准误差 0.04-0.05°，解决脆性材料对准易偏移问题；
陶瓷片 / 太阳能电池片：鲁棒性强，应对表面不平整、脏污，对准误差＜0.06°，满足大尺寸工件需求。
【产线采访实录 4】某半导体设备集成商李总（12 年设备调试经验）：“我们给 3 家客户的划片机装了这套算法，
覆盖硅、砷化镓、陶瓷片 3 种材质，不用调整算法框架，只换训练模型，
对准精度全在 0.05° 以内，客户反馈比进口算法还好用，价格才 1/3！”
五、总结：划片机对准的 “核心逻辑”—— 让机器自主学习
传统划片机对准的痛点是 “人找参数”，而机器学习双步算法的核心是 “机器找特征”：卷积神经网络搞定粗对准快速缩偏差，
多元线性回归搞定细对准精准修正，不用手动调参，鲁棒性和精度双突破。
对产线来说，不用换设备，只需升级算法 + 采集训练数据，就能让对准误差从 ±0.2° 降到 ±0.05°，切割不良率大幅降低，
单晶圆对准耗时从 5 分钟缩到 1 分钟以内。在高端芯片需求爆发的今天，掌握这套算法，就能在精准切割赛道占据优势！
