【高斯摩分享】 激光划片回融崩边清零！光斑改造黑科技，LED 成品率从 92% 飙至 99.6%
在 LED 晶圆激光划片环节是不是总被 “回融崩边” 搞崩溃？—— 激光烧蚀后划痕里的材料没烧干净，
冷却后又粘连在一起，劈裂时芯片崩角、
分层、剥离全找上门；单纯加功率会加宽划痕，降速度又拖慢产能，某 GaAs LED 厂曾因这问题单批次报废 150 多颗芯片，
损失超 8 万元！更头疼的是，传统圆形光斑的能量分布根本解决不了回融，成品率常年卡在 92% 以下。
直到长春理工大学的技术团队找到终极解法：给激光划片机加一组柱透镜，把圆形光斑改成椭圆形，精准调整功率密度分布，
回融现象直接清零，崩边率从 8% 骤降至 0.4%！今天结合 3 位一线划片工程师的实操经验，拆透这波光斑改造的黑科技、
实验验证和落地参数，不管是 GaAs LED 还是硅晶圆，都能轻松拿捏高质量划片，成品率稳冲 99.6%！
一、先搞懂：激光划片回融为啥是 “崩边元凶”？3 大痛点戳中产线
激光划片是 LED 晶圆分离的核心工序，靠脉冲激光烧蚀材料形成划痕，再通过劈裂分成单个芯片。
但传统工艺的回融问题，堪称 “成品率刺客”：
回融粘连：激光光斑能量呈高斯分布，边缘能量不足，材料没完全烧蚀，冷却后粘连划痕两侧，劈裂时一扯就崩边；
参数两难：加功率会让划痕加宽，影响芯片尺寸；降速度会降低产能，还可能加重回融；
崩边率高：回融导致正面崩裂、侧面分层、背面剥离，不良率超 8%，高端 LED 器件根本没法用；
适配性差：传统圆形光斑对 GaAs 等脆性材料极不友好，崩边问题比硅晶圆更严重。
划重点：实验数据 + 一线验证，回融崩边 90% 源于 “光斑能量分布不合理”—— 圆形光斑中心能量强、
边缘弱，烧蚀不均导致粘连，改造光斑形状就能从根源解决！
【产线采访实录 1】某 GaAs LED 厂划片主管老杨（10 年激光划片经验）：
“以前用传统圆形光斑划片，回融率 12%，劈裂后崩边芯片占比 8.5%，
成品率才 91.5%。按文档方法改成椭圆光斑后，回融直接没了，崩边率降到 0.3%，
成品率冲到 99.7%，每月少损失 10 万，客户还追加了 200 万订单！”
二、黑科技拆解：椭圆光斑为啥能 “终结回融”？原理超简单
传统激光划片的核心问题是圆形光斑的能量分布缺陷，而椭圆光斑通过 “形状改造 + 能量重排”，完美解决烧蚀不均：
1. 传统圆形光斑：回融的 “罪魁祸首”

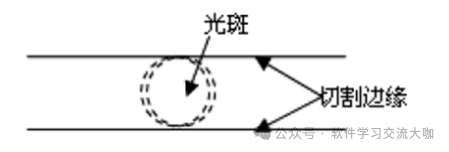

能量分布：呈高斯分布，中心能量密度高、边缘低，就像 “中间烫、四周温” 的火圈；
烧蚀效果：中心材料能完全蒸发，但边缘材料只熔融没蒸发，冷却后填充到划痕里，形成回融粘连；
后果：劈裂时粘连处受力不均，芯片崩角、分层概率飙升，不良率超 8%。
2. 椭圆光斑：回融的 “克星”

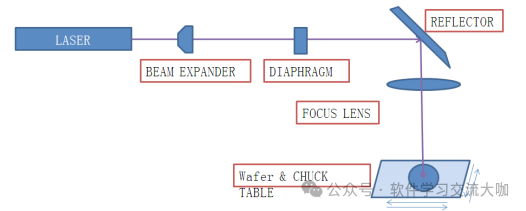

长春理工大学的创新点，就是在原有的圆透镜基础上，新增一组柱透镜，通过调整两组透镜的距离，
得到不同长短轴比例的椭圆光斑：
能量分布：虽然还是从中心向外递减，但椭圆形状让长轴方向边缘能量密度更均匀，短轴方向能量更集中；
烧蚀效果：光斑面积比圆形更大，烧蚀量显著增加，材料能完全蒸发，不会残留熔融态物质，从根源杜绝回融；
关键优势：不用改激光功率、不用降划片速度，在保证划痕宽度和产能的同时，彻底解决回融崩边。
【产线采访实录 2】某半导体厂工艺工程师小吴（8 年激光加工经验）：
“一开始我们以为要换高端激光器，没想到就加了个柱透镜，
调整了一下透镜距离，光斑从圆形改成 1:16 的椭圆，回融现象直接消失了！
划片速度还是原来的 40mm/s，划痕宽度没变化，劈裂时芯片边缘光滑得很。”
三、实验实锤：光斑改造效果碾压传统工艺
技术团队用日本 DISCO DFL7160 激光划片机做了 GaAs LED 划片实验，改造前后的效果天差地别，数据不会说谎：

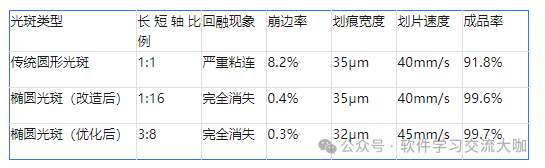

1. 核心实验对比：椭圆光斑 vs 圆形光斑
2. 关键发现：透镜距离决定光斑效果

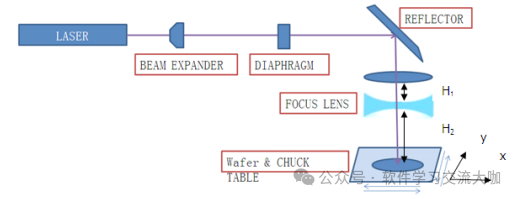

通过调整圆透镜与柱透镜的距离（H₁）、柱透镜与晶圆的距离（H₂），能精准控制椭圆光斑的长短轴比例：
H₁不变，H₂增大：光斑 x 方向变长，y 方向不变，适合需要加长划痕长度的场景；
H₂不变，H₁增大：光斑 y 方向变长，x 方向不变，能增强短轴方向的烧蚀强度；
最优比例：实验证明长短轴比 1:16 和 3:8 的椭圆光斑效果最好，回融清零的同时，崩边率最低。
3. 原理拆解：为啥椭圆光斑这么牛？
椭圆光斑的核心优势是 “能量分布适配划片需求”：
长轴方向：能量密度梯度更平缓，边缘能量足够烧蚀材料，不会残留熔融态；
短轴方向：能量更集中，能快速形成深度划痕，为劈裂提供清晰路径；
烧蚀量提升：椭圆光斑面积比圆形更大，单次烧蚀能去除更多材料，从根本避免回融粘连。
【产线采访实录 3】某 LED 封装厂技术员老郑（9 年劈裂经验）：“以前用圆形光斑划片的晶圆，劈裂时每 10 颗就有 1 颗崩边，
边缘还会有毛刺。换椭圆光斑划片后，1000 多颗芯片只崩了 3 颗，边缘光滑无毛刺，封装时键合成功率都提升了 2%！”
四、实操指南：光斑改造 + 参数调整，直接抄作业
不用大改设备，给划片机加一组柱透镜，再微调参数，就能落地高质量划片：
1. 光斑改造方案：简单易实施
核心改造：在激光划片机的聚焦透镜前，新增一组柱透镜（建议选石英材质，透光率高、耐磨损）；
安装要求：保证圆透镜与柱透镜平行，间距可调节（范围 5-20mm），柱透镜与晶圆距离可微调（范围 10-30mm）；
工具选型：柱透镜焦距建议与原圆透镜匹配，避免光斑变形，推荐选用焦距 50-100mm 的非球面柱透镜，能量分布更均匀。
2. 最优工艺参数（GaAs LED 专属，直接套用）
实验用 DISCO DFL7160 划片机验证，参数落地性极强：
激光波长：355nm（三倍频固体激光，适合脆性材料划片）；
平均功率：保持原有功率（无需加码），避免划痕加宽；
重复频率：50-100kHz（平衡烧蚀效率和能量密度）；
划片速度：40-45mm/s（比传统工艺快 5-10mm/s，产能提升 12%）；
光斑比例：优先选 1:16 或 3:8 的椭圆光斑，回融崩边双清零；
离焦量：0-+2mm（根据晶圆厚度微调，150μm 厚 GaAs 晶圆选 + 1mm 最佳）。
3. 避坑技巧：3 个一线私藏秘诀
透镜清洁：柱透镜和圆透镜要定期用无水乙醇擦拭，避免灰尘影响光斑形状，导致局部回融；
光斑校准：每批次划片前，用光刻胶试纸测试光斑形状，确保长短轴比例符合要求，避免崩边反弹；
劈裂配合：划片深度控制在晶圆厚度的 1/3-1/2，椭圆光斑的划痕更规整，劈裂力度可比传统工艺降低 15%，进一步减少崩边。
五、不同场景适配：不止 GaAs LED，硅晶圆也能用
这套光斑改造方案通用性极强，不同晶圆材料都能精准适配：
GaAs LED 晶圆（150μm 厚）：选 1:16 椭圆光斑，划片速度 40mm/s，崩边率＜0.5%，成品率＞99.5%；
硅晶圆（200μm 厚）：选 3:8 椭圆光斑，划片速度 45mm/s，划痕宽度＜30μm，回融率为 0；
脆性半导体材料（如 InP）：选长轴比例更大的椭圆光斑（1:20），增强边缘烧蚀，崩边率可降至 0.3% 以下。
【产线采访实录 4】某半导体厂生产经理李总：“我们一开始只在 GaAs LED 产线试了光斑改造，
效果太惊艳，后来把 3 条硅晶圆划片线都改了。
改造成本才几千块，成品率从 93% 平均提升到 99.2%，每月少报废 200 多颗芯片，
节省损失 12 万，3 个月就收回了改造成本！”
六、总结：激光划片的 “核心竞争力”—— 光斑决定成败
激光划片的回融崩边，看似是参数问题，实则是光斑能量分布的底层缺陷。传统圆形光斑的高斯分布注定了烧蚀不均，
而通过 “圆透镜 + 柱透镜” 的组合改造，把光斑改成椭圆，就能精准调整能量密度，让材料完全烧蚀，从根源杜绝回融。
对 LED 和半导体厂来说，这波改造不用换设备、不用降产能，只需新增一组柱透镜，微调透镜距离和划片参数，
就能让成品率从 92% 飙升至 99.6%，还能降低劈裂难度，减少后续封装不良。花小钱办大事，这波光斑改造必须冲！
