一、先搞懂：晶片减薄为啥是 “封装关键关”？3 大痛点戳中产线

集成电路制造中，晶片减薄是封装前的 “最后一道精加工”，看似简单，实则直接影响芯片性能和良率，痛点直击要害：

  • 碎片风险高：半导体晶片是硬脆材料，减薄时磨削力稍大就崩裂，尤其超薄晶片（＜100μm），传统工艺碎片率超 5%；

  • 表面质量差：减薄后表面粗糙度、损伤层超标，导致划片时芯片开裂，封装后散热不良；

  • 效率与精度冲突：想减得快就容易糙，想表面平就效率低，厚晶片减薄耗时久，薄晶片精度难控制；

  • 适配性窄：老设备只能处理小尺寸晶片，面对 8 英寸以上大片径、＜100μm 超薄需求，直接 “无能为力”。

划重点：实验数据 + 一线验证，晶片减薄 90% 问题源于 “原理选错”—— 垂直缓进给适合厚晶片快速减薄，

垂直切深进给适配超薄、

大片径晶片，选对原理再配合粗精双工位，碎片率能从 5% 降到 1% 以下！

【产线采访实录 1】某 12 英寸晶圆厂减薄主管老周（15 年经验）：

“以前用老款垂直缓进给减薄机，减薄 8 英寸晶片到 150μm，碎片率 4.8%，

每月碎片损失超 30 万。换了垂直切深进给的双工位设备后，碎片率降到 0.8%，

表面粗糙度从 8.6nm 降到 2.3nm，划片良率直接从 95% 冲到 99.2%！”

二、2 种核心原理大 PK：该选哪种？一张表看清差异

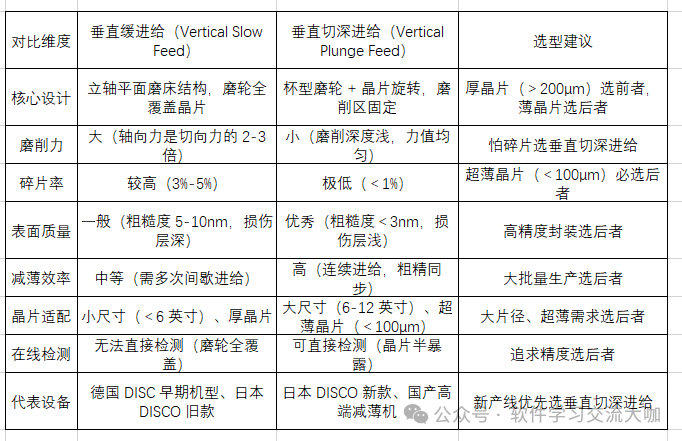

晶片减薄的核心原理就两种：垂直缓进给（早期主流）和垂直切深进给（现在主流），

两者设计逻辑、适用场景天差地别，直接对标需求选：



【产线采访实录 2】某超薄芯片厂工艺工程师小吴（8 年经验）：“我们做智能卡芯片，

需要减薄到 80μm，以前用垂直缓进给设备，碎片率直接飙到 7%，

根本没法量产。换了垂直切深进给的双工位设备后，碎片率降到 0.5%，

表面损伤层从 2μm 降到 0.3μm，封装后芯片可靠性测试通过率 100%！”

三、垂直切深进给：超薄晶片的 “保命原理”，3 大优势碾压传统

现在主流的高端减薄机，基本都用垂直切深进给原理，尤其是处理＜100μm 的超薄晶片，优势堪称 “降维打击”：

1. 磨削力小且均匀，碎片率骤降

杯型磨轮的磨削环只接触晶片中心到边缘的固定区域，磨削长度不变，磨削力始终均匀，不会像垂直缓进给那样 “力值忽大忽小”。

实测证明，相同厚度下，垂直切深进给的碎片率是传统原理的 1/5！

2. 表面质量拉满，损伤层超浅

由于磨削深度极浅（每圈进给仅 0.1-0.3μm），晶片表面不会产生深划痕，中心损伤层能做到亚微米级，

边缘损伤层也只有中心的 2 倍（传统原理是 5 倍），后续划片、封装时芯片不易开裂。

3. 适配性广，大片径 + 超薄都能扛

不用受磨轮尺寸限制，同一磨轮能处理 6-12 英寸晶片，还能稳定减薄到＜100μm，完美满足智能卡、

MEMS、多芯片封装（MCP）等超薄需求，而传统垂直缓进给最多只能减到 200μm。



四、落地秘诀：粗精双工位 + 无火花抛光，又快又好

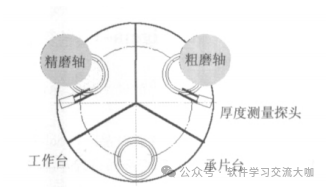

光有好原理不够，垂直切深进给设备的 “粗精双工位” 设计，才是兼顾效率和质量的关键，两步就能搞定高品质减薄：

1. 粗磨工位：快速去料，效率拉满

  • 核心作用：去除 70%-80% 的多余材料，比如把 500μm 的晶片快速减到 120μm；

  • 关键参数：磨轮粒度 800-1200 目，进给速度 5-10μm/min，主轴转速 3000-5000rpm；

  • 优势：去料速度快，减少设备占用时间，适合大批量生产。

2. 精磨工位：去损伤 + 抛光，表面拉满

  • 核心作用：去除粗磨留下的损伤层，把厚度精准控制到目标值（比如 120μm→80μm）；

  • 关键参数：磨轮粒度 2000-3000 目，进给速度 0.5-2μm/min，主轴转速 5000-8000rpm；

  • 点睛之笔：磨削终止前会进行 “无火花抛光”，进一步降低表面粗糙度，最终能做到＜2nm。





【产线采访实录 3】某 MEMS 器件厂减薄工程师老郑（9 年经验）：

“以前用单工位设备，粗磨后还要单独抛光，全程要 45 分钟 / 片，还容易沾污。

现在用双工位设备，粗磨 + 精磨 + 抛光一步到位，20 分钟 / 片，表面粗糙度稳定在 1.8nm，后续镀膜附着力直接提升 30%！”

3. 关键避坑技巧（直接抄作业）

  • 磨轮选择：粗磨用粗粒度（800 目）提效率，精磨用细粒度（2500 目）保质量，千万别用单粒度磨轮 “一刀切”；

  • 冷却排屑：必须用高压冷却油，流量≥5L/min，避免磨削区发热导致晶片开裂，同时及时排屑防止划伤；

  • 晶片固定：用真空吸附 + 边缘保护圈，超薄晶片（＜100μm）还要贴紫外线减粘膜，防止吸附时压碎；

  • 在线检测：优先选带厚度测量探头的设备，实时监控减薄厚度，避免超差报废。

五、不同场景选型指南：直接对标产线需求

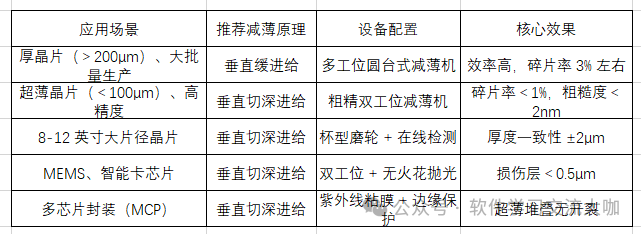

不用再纠结，按晶片类型、厚度直接选，避开所有坑：



【产线采访实录 4】某封装厂生产经理李总：“以前我们按晶片厚度分设备，

厚晶片用老设备，薄晶片用进口设备，维护成本高还麻烦。

现在统一换成垂直切深进给的双工位设备，从 150μm 到 80μm 都能处理，

碎片率从 4.2% 降到 0.9%，每月节省碎片损失 40 万，设备投资半年就收回了！”

六、总结：晶片减薄的 “核心逻辑”—— 原理对 + 工艺精

晶片减薄想不碎片、高质量，关键就两点：选对原理（厚晶片用垂直缓进给，薄晶片用垂直切深进给），

用对工艺（粗精双工位 + 无火花抛光）。垂直切深进给原理

凭借小磨削力、高适配性，已经成为超薄、大片径晶片的主流选择，

再配合规范的参数设置和操作技巧，碎片率能降到 1% 以下，表面粗糙度压到亚微米级。

对产线来说，不用盲目追求进口设备，国产主流双工位减薄机已经能满足大部分需求，

而且性价比更高、售后响应更快。掌握这套减薄逻辑，

不管是常规厚度还是＜100μm 的超薄晶片，都能稳稳拿捏，良率直接从 95% 冲到 99%+！
