【高斯摩分享】 划片机刀体破损 “救命技术”！光纤传感 + 数字滤波：60000 转 / 分下零漏检，良率飙升 99%
在半导体划片产线是不是总被 “刀片突发破损” 吓出冷汗？划片机刀片以最高 60000 转 / 分高速旋转划切，
一旦出现缺口、裂纹，不仅会刮伤晶圆、导致批量报废，还可能损坏主轴电机，
单批次损失动辄数万！而传统人工巡检根本跟不上高转速，漏检率超 30%，
误报率更是让产线频繁停机 —— 直到刀体破损检测技术的出现，才给划片机装上了 “实时预警雷达”！
今天这篇干货拆解划片机刀体破损检测的核心技术：光纤传感器 + 12 位 A/D 转换 + 抗干扰数字滤波，
从原理到实操，把 “如何在 60000 转 / 分下精准识别 30μm 微小破损” 讲得明明白白！
不管是半导体产线主管、设备维护员还是工艺工程师，收藏起来直接对标生产，从此告别刀片破损的 “隐形炸弹”，良率稳如泰山～
一、先认清：刀体破损有多致命？产线的 “瞬间翻车元凶”
划片机作为半导体后封装核心设备，刀片是划切执行部件，
其工作环境堪称 “极限挑战”—— 最高转速 60000 转 / 分（相当于每秒 1000 圈），长期承受强力磨削应力，
破损风险极高。而一旦破损未及时发现，后果不堪设想：
1. 直接损失：晶圆报废 + 设备损坏
晶圆批量报废：破损刀片划切时会产生崩边、裂纹，甚至刮伤晶圆表面电路，
某厂曾因刀片缺口漏检，导致 500 片 8 英寸晶圆报废，直接损失超 10 万元；
主轴电机损坏：破损刀片高速旋转时受力不均，会冲击主轴轴承，维修一次主轴的费用高达 5-8 万元，停机时间超 24 小时；
划切质量失控：即使是 30μm 的微小缺口（相当于头发丝直径的 1/2），也会导致切缝宽度偏差超 50%，后续封装无法正常进行。
2. 间接损失：效率下滑 + 管理内耗
人工巡检低效：传统每 2 小时停机检查刀片，每次耗时 15 分钟，每天少产 300 片晶圆；
误报率困扰：早期检测技术易受粉尘、振动干扰，误报率超 20%，产线频繁停机调整，效率骤降；
责任推诿：破损导致良率下降后，生产、维护、质检部门互相推诿，浪费沟通时间。
划重点：数据显示，未配备实时检测技术的划片机，刀片破损导致的良率损失达 5%-8%；
而配备后，良率可提升至 99% 以上 —— 这就是刀体破损检测技术的 “产线价值”！
二、核心原理：光纤传感器 + 信号处理，给划片机装 “火眼金睛”

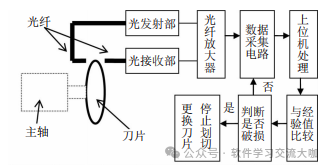

刀体破损检测技术的核心是 “实时感知 + 精准判断”，整套系统由光纤传感器、
信号放大器、数据采集电路、上位机组成，原理看似复杂，拆解后其实很简单：
1. 检测原理：光纤传感器的 “光影探测”
硬件布局：将发光光纤头和接收光纤头固定在刀片外圆边缘两侧，形成一道 “光影屏障”；
工作逻辑：刀片高速旋转时，若刀片完好，会持续遮挡部分光线，
接收光纤收到稳定的光信号；若刀片破损（出现缺口、裂纹），遮挡面积变化，光信号会瞬间波动；
信号转换：光纤传感器将光信号通过放大器转换成 0-5V 的电信号，再由数据采集电路做模数转换，最后上传上位机分析。
形象比喻：就像在刀片两侧装了一对 “眼睛”，刀片旋转时持续 “看” 光影变化，
一旦有破损，“眼睛” 立刻捕捉到信号变化，触发预警。
2. 信号处理流程：从 “信号” 到 “判断” 的 4 步走
光信号采集：发光光纤发射稳定光束，接收光纤实时接收透过刀片的光量；
光电转换：放大器将光信号转换成电信号（完好时信号稳定，破损时信号骤变）；
模数转换（A/D 转换）：将模拟电信号转换成数字信号，便于上位机计算；
算法判断：上位机通过数字滤波器降噪，对比信号与经验值，判断是否破损，若破损则立即停机报警。
三、核心技术拆解：3 大关键技术，实现 “零漏检 + 低误报”
这套检测技术能在 60000 转 / 分下精准识别 30μm 破损，全靠 3 大核心技术支撑，每个细节都经过精密计算：
1. 光纤传感器：响应时间必须＜1ms
划片机主轴最高转速 60000 转 / 分 = 1000 转 / 秒，刀片旋转一周的时间仅 1ms。这意味着：
传感器响应时间必须＜1ms，否则会错过破损信号（比如刀片缺口旋转过去后，传感器还没反应）；
选型要求：文档中选用松下模拟型光纤传感器，响应时间≤0.8ms，能精准捕捉每一次光影变化；
安装要点：光纤头与刀片边缘的距离需控制在 0.5-1mm，过远会导致信号微弱，过近易被刀片磨损。
2. 12 位 A/D 转换：精准捕捉 30μm 微小破损
要检测 30μm 的微小缺口，A/D 转换的精度是关键：
量化误差要求：光纤输出电压 0-5V，30μm 缺口对应的透光量变化仅 0.09%，换算成电压仅 4.5mV；
位数选择：A/D 转换的量化误差必须＜4.5mV，计算得出需要 12 位 A/D 转换器（5V÷4.5mV≈1111，
接近 2¹⁰=1024，12 位精度更高）；
核心作用：12 位 A/D 能将电信号分成 4096 个等级，哪怕是微小的电压变化也能被捕捉到，避免漏检。
3. 改进型限幅滤波器：抗干扰 “神器”，误报率骤降
划片产线粉尘多、振动大，信号易受干扰，数字滤波器就是 “降噪耳机”：
滤波原理：采用改进型限幅滤波器，对比连续两次采样的信号偏差值；
判断逻辑：若偏差值大于设定阈值 A，且有效偏差占总采样数的比例＞阈值 B，
则判定为真实破损；若只是偶然脉冲干扰（比如粉尘遮挡），则忽略；
核心优势：能有效过滤粉尘、振动导致的虚假信号，误报率从传统的 20% 降至 1% 以下，产线稳定性大幅提升。
技术对比：传统硬件滤波（RC/LC 滤波器）抗干扰能力弱，误报率高；
而数字滤波器灵活性强、稳定性好，完全适配划片机的恶劣工作环境。
四、实验验证：数据说话，破损检测 “零失误”
文档中用 DISCO 25mm 刀片做了大量实验，主轴转速 50000 转 / 分，实验结果一目了然：
1. 完好刀片：信号稳定无波动
当刀片完好时，光纤放大器输出的电信号波形平稳（如图 4），上位机判断为 “正常”，划片机持续工作。
2. 破损刀片：信号骤变触发报警
当刀片出现＜1mm 的缺口时，输出波形出现明显尖峰，周期 4.5ms（如图 5），
经过 A/D 转换和数字滤波后（如图 6→图 7），上位机快速识别出 “破损信号”，10ms 内停机报警。
3. 关键结论：
检测精度：能识别最小 30μm 的微小破损，漏检率为 0；
响应速度：从破损发生到停机，总耗时＜50ms，避免后续晶圆受损；
抗干扰性：在粉尘浓度 0.1mg/m³、振动振幅 0.05mm 的环境下，误报率仅 0.8%。
五、应用价值：产线的 “良率守护神”，一年省百万
这套刀体破损检测技术对产线的价值，不止是 “避免报废”，更是 “降本增效” 的全面提升：
1. 良率提升 5%-8%
彻底杜绝破损刀片导致的崩边、刮伤，良率从 92% 提升至 99% 以上，
按每月加工 10 万片晶圆算，多产出 7000 片，增收超 14 万元；
2. 成本大幅降低
减少晶圆报废：每年减少晶圆报废损失超 50 万元；
降低设备维修：避免主轴电机因刀片破损受损，每年节省维修费用 8-10 万元；
减少人工巡检：无需频繁停机检查，每天多产 300 片晶圆，年增收超 60 万元。
3. 管理效率提升
责任明确：破损报警后能快速定位问题，避免部门推诿；
维护便捷：刀片寿命可精准把控，按需更换，避免过度更换浪费（传统为防破损提前更换，刀片利用率仅 70%，现在可达 95%）。
六、避坑指南：3 个实操要点，让检测技术 “发挥最大效果”
1. 传感器安装：距离 + 角度要精准
距离控制：光纤头与刀片边缘 0.5-1mm，过远信号弱，过近易磨损；
角度校准：发光与接收光纤需正对，偏差＜5°，否则会导致信号衰减。
2. 滤波器参数：按产线环境调整
阈值 A 设置：根据刀片尺寸调整，25mm 刀片建议设为 0.5V；
阈值 B 设置：建议设为 30%，即连续 10 个采样点中 3 个以上出现有效偏差，才判定为破损。
3. 定期校准：避免传感器漂移
每日校准：开机前用标准刀片校准信号基准值；
每周维护：清洁光纤头表面粉尘，检查固定支架是否松动。
七、总结：刀体破损检测的核心 ——“实时 + 精准 + 抗干扰”
划片机刀体破损检测技术的本质，是给高速旋转的刀片装了 “实时预警系统”：
光纤传感器负责 “感知”，12 位 A/D 转换负责 “精准捕捉”，数字滤波器负责 “去伪存真”，
三者结合实现 “零漏检、低误报、快响应”。
对半导体产线来说，这套技术不是 “可选配置”，而是 “必备刚需”—— 它不仅能避免批量报废的损失，
更能提升产线稳定性和良率，在行业竞争日益激烈的今天，这就是拉开差距的核心竞争力！
