【高斯摩分享】 30μm 超薄晶圆减薄封神！先进工艺 + 国产设备：碎片率清零 + 翘曲度 3.5mm，封装堆叠不踩坑

在先进封装堆叠生产中是不是总被 “超薄晶圆减薄” 折磨？30-100μm 的晶圆柔如纸片、刚性差，

传统减薄工艺碎片率高达 5%-8%，传输中一折就断；精磨后表面布满微裂纹，

后续划切易崩边；撕膜贴膜多次转移，碎片风险翻倍…… 作为多层堆叠封装的核心工序，

超薄晶圆减薄的 “精度 + 完整性” 直接决定封装良率 —— 而先进减薄工艺 + 国产设备的组合，

已经实现 30μm 以下晶圆减薄，碎片率＜1‰，翘曲度低至 3.5mm，完美适配 96 层以上堆叠封装需求！

今天这篇干货把超薄晶圆减薄工艺拆得明明白白，从传统工艺痛点、先进技术突破、

国产设备崛起到实操避坑，全是可落地的生产技巧！不管是半导体封装工程师、产线主管还是设备采购，

收藏起来直接对标量产，从此告别超薄晶圆减薄的 “碎片噩梦”，堆叠封装良率稳如泰山～

一、先认清：超薄晶圆减薄为啥是 “封装地狱级挑战”？

随着封装堆叠层数突破 96 层，单颗芯片厚度从 150μm 骤降至 30μm 以下（甚至 20μm），晶圆的物理特性彻底改变：

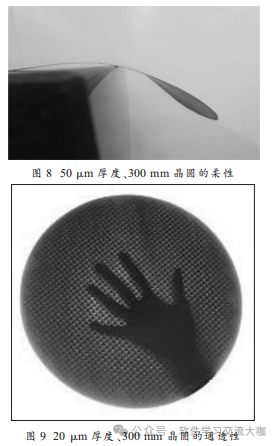

形态：柔如丝绸，300mm 直径的 50μm 晶圆能轻松弯曲（图 8），20μm 晶圆甚至能透光（图 9）；

痛点：刚性差、易翘曲、怕挤压，任何微小外力（传输摩擦、测量接触）都可能导致碎片或裂纹；

核心矛盾：传统减薄工艺只能处理 150μm 以上晶圆，面对超薄晶圆时，碎片率、表面损伤、

传输风险三大问题集中爆发，直接拉低封装良率。

划重点：数据显示，传统减薄工艺处理 100μm 以下晶圆，碎片率高达 5%-8%，

而先进工艺能将碎片率降至＜1‰，这就是技术突破的核心价值！

二、传统减薄工艺的 3 大死穴，越薄越容易翻车

传统封装的减薄流程是 “粗磨→精磨→料篮传输→撕膜→贴膜”，看似简单，实则暗藏 3 个致命问题，超薄晶圆根本扛不住：

1. 表面损伤严重：微裂纹藏隐患

工艺局限：粗磨用 40-50μm 金刚石磨粒，精磨用 4-8μm 磨粒，虽然能减薄到 150μm 以下，

但会在晶圆表面和亚表面产生大量微裂纹（图 5）和划痕（图 6），残余应力极大；

数据佐证：精磨后晶圆表面粗糙度仅 0.02μm，但亚表面裂纹深度达 30μm，

减薄到 50μm 以下时，裂纹会贯穿晶圆，传输中一受力就碎；

衍生问题：微裂纹会导致后续划切崩边率飙升，封装堆叠后芯片可靠性下降，使用寿命缩短。

2. 传输转移太频繁：碎片风险翻倍

流程痛点：传统工艺需 8 次传输转移（表 1），从承片台→机械手→料篮→撕贴膜机→贴膜台→撕膜台→框架料篮，

光片阶段就有 5 次转移；

关键隐患：150μm 以下晶圆在重力作用下会弯曲，传统 C 型机械手爪吸附时，

晶圆边缘易折裂，料篮搬运中相互摩擦也会导致碎片；

实际损失：某厂用传统工艺减薄 80μm 晶圆，仅传输环节碎片率就达 3%，500 片晶圆报废 15 片，直接损失超 2 万元。

3. 翘曲度超标：堆叠封装合不上

工艺缺陷：精磨后晶圆翘曲度高达 14mm（图 7），尤其是 2000# 磨轮加工后，晶圆严重变形；

堆叠难题：翘曲的超薄晶圆无法与其他芯片精准贴合，键合时易产生间隙，导致封装失效，多层堆叠时误差累积，良率骤降。

三、先进减薄工艺 5 大突破：30μm 晶圆也能 “稳如磐石”

先进封装的减薄工艺针对传统痛点，从 “加工→传输→测量” 全流程优化，

实现 30μm 以下超薄晶圆减薄，碎片率清零，核心技术拆解如下：

1. 减薄抛光一体化：表面无裂纹，粗糙度骤降 75%

核心工艺：在传统 “粗磨 + 精磨” 基础上，新增抛光工序，实现 “同一承片台完成粗磨→精磨→抛光”，无需转移；

抛光原理：用 70-100nm 超细磨粒的抛光液，通过化学反应 + 机械研磨，去除精磨产生的表面损伤层和微裂纹；

数据飞跃：

表面粗糙度：从精磨的 0.02μm 降至 0.005μm（Ra 值），表面光滑无瑕疵；

翘曲度：从 14mm 降至 3.5mm（图 11），接近平面；

损伤层：彻底消除亚表面裂纹，晶圆韧性提升 3 倍，传输中可轻微弯曲不折断；

核心价值：减薄后晶圆直接满足堆叠封装要求，后续划切崩边率从 8% 降至 0.5% 以下。

2. 集成撕膜贴膜：传输次数减 37.5%，碎片风险大降

工艺创新：减薄抛光完成后，晶圆不进料篮，直接在设备内传输到 “减薄膜撕膜 + 划片膜贴膜” 机构，同步安装金属框架支撑；

传输优化：总转移次数从 8 次降至 5 次（表 2），光片阶段仅 2 次转移（承片台→机械手→贴膜台），减少 60% 的光片暴露风险；

关键设计：金属框架全程支撑晶圆，避免超薄晶圆无依托悬空，传输中再也不会因空气阻力断裂。

3. 机械手全面升级：全覆盖吸附 + 柔性抓取，不压伤晶圆

结构优化：抛弃传统 C 型爪，采用全覆盖式陶瓷吸盘（吸盘略小于晶圆，避免边缘挤压），搭配柔性关节 + 弹簧片结构；

核心优势：

吸附稳定：全接触吸附分散压力，不会因局部受力导致晶圆弯曲；

柔性适配：弹簧片可随晶圆位置、角度轻微变形，避免硬接触压伤；

实操效果：吸附 30μm 晶圆时，无弯曲、无压痕，转移成功率 100%。

4. 非接触测量：零压力检测，厚度精度 ±1μm

传统痛点：接触式测量仪会压伤超薄晶圆表面，甚至导致微裂纹扩展；

先进方案：采用 “光反射 + 折射” 非接触测量，通过检测晶圆表面和底部的光学信号，计算真实厚度，全程不接触晶圆；

精度保障：厚度测量误差 ±1μm，满足 30μm 以下超薄晶圆的精度要求，避免因测量压力导致的碎片。

5. 工艺参数数据库：精准匹配不同厚度晶圆

核心设计：建立磨轮参数（磨粒大小、硬度）、进给速度、晶圆转速、磨削液流量的多参数模型，

针对 30μm、50μm、80μm 等不同厚度晶圆，匹配专属工艺参数；

避免误区：不同厚度晶圆的磨削力、残余应力不同，

比如 30μm 晶圆需降低磨轮正压力 30%，增加磨削液流量 20%，防止磨削过度导致碎片；

实用价值：新手也能直接 “抄作业”，无需反复试错，工艺稳定性提升 80%。

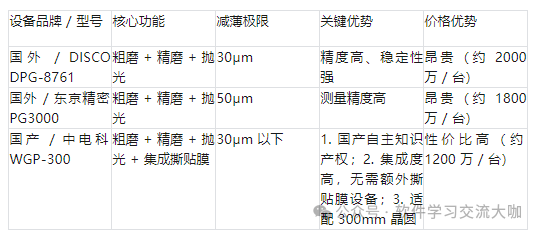

四、国内外减薄设备对比：国产突破 30μm，打破国外垄断

超薄晶圆减薄设备曾被国外品牌垄断，如今国产设备已实现技术突围，核心对比直接抄：

划重点：国产 WGP-300 已通过产线验证，30μm 超薄晶圆减薄碎片率＜1‰，

完全满足 96 层以上堆叠封装需求，打破国外设备断供风险，成本降低 40%！

五、避坑指南：3 个实操要点，选对工艺 + 设备

1. 选设备：优先 “集成化 + 柔性传输”

避坑点：别买单一减薄功能的设备，后续加撕贴膜机只会增加传输次数；

选型标准：① 必须带 “粗磨 + 精磨 + 抛光” 一体化；② 集成撕膜贴膜功能；

③ 机械手是全覆盖陶瓷吸盘 + 柔性关节；④ 非接触测量技术。

2. 工艺参数：按厚度匹配，别盲目追求速度

核心原则：厚度越薄，磨削力越小、磨粒越细、磨削液流量越大；

参考参数：

80-100μm 晶圆：粗磨磨粒 40μm，精磨磨粒 8μm，抛光液磨粒 100nm；

30-50μm 晶圆：粗磨磨粒 30μm，精磨磨粒 4μm，抛光液磨粒 70nm，进给速度降低 25%。

3. 传输环节：减少光片暴露，全程带框架支撑

实操建议：① 光片阶段转移不超过 2 次；② 减薄后立即贴膜 + 装金属框架；③ 料篮内用柔性隔垫，避免晶圆相互摩擦。

六、总结：超薄晶圆减薄的核心 ——“损伤控制 + 稳定传输”

超薄晶圆减薄的本质，是 “在去除材料的同时，控制损伤、避免受力”。先进工艺通过 “抛光消除损伤、

集成减少传输、柔性避免挤压、非接触零压力”，完美解决 30μm 以下晶圆的减薄痛点；

国产设备的崛起，让中小企业也能负担起先进减薄技术，不再被国外设备 “卡脖子”。

对封装厂来说，掌握这套减薄技术，不仅能实现 96 层以上堆叠封装，

还能将碎片率从 5% 降至＜1‰，良率提升 8%+，在先进封装竞争中占据绝对优势！
