【高斯摩分享】 520μm→180μm！芯片背面磨削减薄封神技：自旋转磨削 + 延性域加工，崩边清零 + 纳米级光洁度
在芯片封装生产中是不是总被 “背面减薄” 难住？传统减薄工艺崩边率高、表面粗糙，
520μm 硅片减到 180μm 就频繁报废；散热差导致芯片性能打折、封装体积过大不符合轻薄化需求；
亚表面损伤层过深，后续划切易开裂…… 作为先进封装的核心工序，
芯片背面减薄直接影响散热效率、封装密度和产品可靠性 —— 而现代硅片自旋转磨削技术，
搭配 “粗磨 + 精磨 + 抛光” 分段工艺，实现 520μm 到 180μm 精准减薄，
崩边率骤降、表面粗糙度达 0.02μm（纳米级），完美适配叠层封装、激光划切等高端需求！
今天这篇干货把芯片背面磨削减薄技术拆得明明白白，从减薄核心价值、
传统工艺痛点，到现代自旋转磨削原理、实验参数、质量控制，全是可落地的生产技巧！
不管是半导体工艺工程师、产线主管还是设备采购，收藏起来直接对标量产，从此告别减薄报废噩梦，封装良率稳如泰山～
一、先搞懂：芯片背面减薄，为啥是先进封装的 “必选项”？
芯片背面减薄不是 “单纯削薄”，而是通过精准去除背面硅材料，解锁 7 大核心优势，直接决定产品竞争力：
1. 散热效率翻倍，解决高温卡顿
随着芯片集成度飙升，晶体管密集导致热量堆积，薄芯片能大幅降低热阻 —— 减薄至 180μm 后，
热扩散效率提升 30% 以上，避免设备因高温降频、死机，延长芯片使用寿命。
2. 降低导通电阻，信号传输更快
对於外延片、键合片等产品，减薄后欧姆接触更牢靠，接触电阻降低 15%-20%；
叠层封装中，薄芯片让芯片间连线缩短，信号延迟时间减少，设备运行更流畅。
3. 封装体积骤减，适配轻薄化趋势
微电子产品越做越小巧，芯片厚度从 520μm 减到 180μm，封装体积缩小 46%，
完美适配手机、智能穿戴等便携设备，这也是叠层封装（stacked die package）的核心前提。
4. 机械性能升级，抗冲击更强
减薄后的芯片柔韧性提升，受外力冲击时应力更小 ——50μm 以下超薄芯片甚至能弯曲而不断裂，
可用于闪存芯片、电子标签等特殊场景。
5. 适配激光划切，缺陷率大降
激光划切比传统刀片划切更易控制崩边，但对芯片厚度有严格要求。
减薄后的芯片搭配激光划切，崩边、崩角缺陷率降低 60%，是高端芯片的理想工艺组合。
6. 电气性能优化，功耗更低
薄芯片减少了电流传输路径，元件导通电阻随之降低，功耗减少 10%-15%，尤其适合新能源、物联网等对低功耗要求高的领域。
7. 拓展应用场景，解锁柔性功能
当芯片厚度小于 50μm 时，可实现一定程度弯曲；特殊超薄芯片甚至能随意弯折，为柔性电子、可穿戴设备等新兴领域提供可能。
划重点：数据显示，未减薄的芯片在叠层封装中良率仅 85%，
减薄至 180μm 后良率提升至 95% 以上 —— 这就是减薄工艺的核心价值！
二、传统减薄工艺 3 大死穴，越减越容易翻车
早期减薄设备采用 “旋转工作台法”，经历单轴、双轴到三轴的升级，但仍存在 3 个致命问题，根本无法满足先进封装需求：
1. 崩边严重，报废率居高不下
传统工艺轴向力随磨削接触面增加而增大，边缘崩边现象难以控制 —— 粗磨阶段崩边宽度超 20μm，
精磨后仍有残留，后续划切时极易开裂，单批次报废率达 5%-8%。
2. 厚度误差大，一致性差
受磨削系统自身刚度影响，传统工艺难以精准控制磨削深度，
同一批次芯片总厚度误差（TTV）超 10μm，叠层封装时无法精准贴合，导致键合失效。
3. 表面质量差，损伤层过深
传统磨削刀痕呈同心圆分布，粗磨后表面布满划痕，亚表面损伤层深度超 30μm；
即使经过精磨，仍存在晶格损伤，影响芯片电气性能和可靠性。
实操案例：某厂用传统旋转工作台法减薄 520μm 硅片至 180μm，
因崩边和厚度误差，500 片晶圆报废 32 片，直接损失超 8 万元，后续划切又因亚表面损伤开裂 15 片，损失进一步扩大。
三、现代减薄技术突破：硅片自旋转磨削，精准减薄的 “神器”
为解决传统工艺痛点，现代减薄系统采用 “硅片自旋转磨削（wafer rotating grinding）” 技术，
以 “单晶片旋转 + 垂直向下进刀” 为核心，实现精准、低损伤减薄，原理和优势拆解如下：
1. 核心原理：旋转 + 精准进给，控制磨削深度至 0.01μm
工艺逻辑：先将芯片粘接到减薄膜上，通过真空吸附固定在多孔陶瓷承片台；
磨削时承片台旋转，磨轮按预设速度垂直向下进刀，磨削深度由 “磨轮进给速度 + 承片台转速”
共同控制 —— 进给速度越小、承片台转速越高，磨削深度越浅，对材料损伤越小。
关键突破：当磨削深度小于临界值时，可实现 “延性域磨削”—— 脆性硅材料不再是 “碎裂去除”，
而是 “先变形、再撕裂”，彻底抑制崩边和亚表面损伤。
形象比喻：就像用精细的砂纸打磨木头，传统工艺是 “重锤猛刮”，
自旋转磨削是 “轻磨慢削”，既能高效去除材料，又能保证表面光滑。
2. 设备核心配置：国产化设备已实现技术突围
实验采用中国电子科技集团公司第四十五研究所研制的晶片减薄机，核心配置堪称 “精度天花板”：
进给系统：最低速度 1μm/min，磨削深度控制在 0.01μm 以下，实现纳米级精准控制；
承片台：转速 0-300r/min 可调，多孔陶瓷材质保证真空吸附均匀，避免芯片变形；
磨轮主轴：电空气静压主轴，粗磨转速 3750r/min，精磨转速 4200r/min，旋转精度高、振动小；
在线测量仪：实时监测芯片厚度，到达预设变速点时自动切换进给速度和承片台转速，保证厚度一致性。
3. 分段工艺：粗磨 + 精磨 + 抛光，损伤层层递减
现代减薄采用 “分段磨削” 逻辑，先高效去除大量材料，再逐步消除损伤，最后抛光提亮，具体流程和参数如下：
（1）粗磨：高效去料，占总减薄量 94%
核心目标：快速将 520μm 硅片减至 205μm，磨削量 315μm，占总减薄量（340μm）的 94%；
磨轮配置：800# 陶瓷结合剂粗磨轮，磨削效率高；

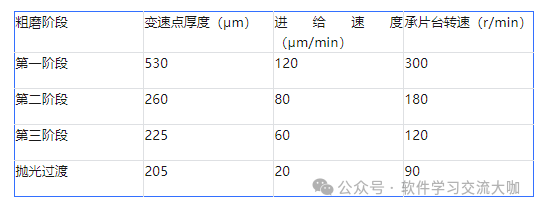

关键参数（表 1 精准复刻，直接抄作业）：
工艺逻辑：从高进给速度逐步降低，在高效去料的同时，减少后续损伤修复压力。
（2）精磨：消除损伤，磨削量仅占 6%
核心目标：将 205μm 硅片减至 182μm，磨削量 23μm，占总减薄量的 6%，重点消除粗磨产生的晶格损伤和崩边；
磨轮配置：2000# 树脂结合剂精磨轮，磨粒更细，表面损伤更小；
关键参数（表 2 精准复刻）：
工艺逻辑：进给速度进一步降低，承片台转速稳定，通过细磨粒逐步去除损伤层，将亚表面损伤控制在亚微米级。
（3）精磨抛光：纳米级光洁度，进入延性域加工
核心目标：最后将 182μm 硅片减至 180μm，磨削深度仅 2μm，磨削深度 0.08μm，完全进入延性域加工；
加工机理：材料不再碎裂，而是通过 “变形 + 撕裂” 去除，亚表面损伤仅表现为晶格轻微扰动；
最终效果：表面粗糙度 Ra=0.02μm，Rq=0.03μm，达到纳米级光洁度，无崩边、无明显划痕。
四、磨削质量检测：数据说话，减薄效果一目了然
采用 TAYLOR SURTRONIC3 + 检测仪器，对精磨后的芯片进行全面检测，核心数据如下：
表面粗糙度：Ra=0.02μm（纳米级）、Rq=0.03μm、Rz (DIN)=0.12μm，表面光滑无瑕疵；
厚度精度：从 520μm 精准减至 180μm，总厚度误差（TTV）＜3μm，批次一致性强；
损伤控制：亚表面损伤层深度＜1μm，远优于传统工艺的 30μm，后续划切开裂率降低 80%；
崩边改善：粗磨阶段的崩边的通过精磨 + 抛光完全消除，边缘光滑无碎裂。
关键对比：传统工艺表面粗糙度 Ra=0.1μm 以上，亚表面损伤层 30μm；
现代自旋转磨削 Ra=0.02μm，损伤层＜1μm，质量提升 5 倍以上！
五、避坑指南：3 个实操要点，减薄不翻车
1. 设备选型：优先 “自旋转磨削 + 分段工艺”
避坑点：别选传统旋转工作台设备，崩边和厚度误差难以控制；
选型标准：① 支持硅片自旋转磨削，承片台转速 0-300r/min 可调；
② 进给速度最低≤1μm/min，磨削深度控制≤0.01μm；③ 集成 “粗磨 + 精磨 + 抛光” 一体化，
无需转移芯片；④ 带在线厚度测量仪，实现变速点自动切换。
2. 磨轮搭配：粗磨选陶瓷结合剂，精磨选树脂结合剂
粗磨轮：800# 陶瓷结合剂，硬度高、耐磨性强，适合大余量快速磨削；
精磨轮：2000# 树脂结合剂，磨粒细、自锐性好，能有效降低表面损伤；
避坑提醒：切勿用粗磨轮直接精磨，否则会导致表面划痕严重、损伤层过深。
3. 工艺参数：分段降速，避免 “一刀切”
核心原则：减薄过程中逐步降低进给速度、调整承片台转速，避免高进给速度导致崩边；
关键提醒：到达变速点时，必须通过在线测量仪确认厚度，再切换参数，切勿凭经验手动调整；
特殊场景：若需减薄至 50μm 以下，需进一步降低进给速度（精磨阶段≤5μm/min），延长抛光时间，保证柔韧性。
六、总结：芯片减薄的核心 ——“精准控制 + 损伤递减”
现代芯片背面减薄的本质，是 “在高效去料的同时，精准控制损伤”。
硅片自旋转磨削通过 “承片台旋转 + 精准进给”，实现磨削深度微米级控制；“粗磨 + 精磨 + 抛光” 分段工艺，
让损伤层逐步递减，最终达到纳米级光洁度。
对封装厂来说，掌握这套技术，不仅能适配叠层封装、激光划切等先进工艺，还能将减薄报废率
从 5%-8% 降至 1% 以下，良率提升 8%+—— 在芯片集成度越来越高的今天，这就是拉开同行差距的核心竞争力！
