【高斯摩分享】 40nm 铜电镀良率飙升 0.5%！通孔空洞缺陷终极解决方案：脉冲电流 + 氮气填充，空洞清零
在 40nm 及以下先进工艺铜互连生产中，是不是总被 “通孔空洞缺陷” 搞崩溃？
这些隐藏在铜通孔里的空洞，电镀后、CMP 后都查不出来，直到 WAT 测试、可靠性测试才暴露，
导致芯片失效，整批次晶圆报废，损失动辄数十万！作为大马士革铜电镀工艺的 “致命痛点”，
空洞缺陷一旦出现，良率直接从 95% 骤降至 85% 以下。
今天就把聚焦 40nm 工艺通孔空洞缺陷，从 5 大成因、实验验证到 3 大核心改善方案，
全是可落地的实操技巧！不管是半导体工艺工程师、晶圆代工厂管理者还是微电子专业学生，
收藏起来直接对标量产，让空洞缺陷从平均 110 颗降至 50 颗以内，良率稳提 0.5%，可靠性翻倍～
一、先认清：通孔空洞缺陷，为啥是铜电镀的 “隐形杀手”？
在 40nm 大马士革铜电镀工艺中，通孔是连接上下金属层的 “桥梁”，最小直径仅 90nm。
而空洞缺陷，就是本该被致密铜填满的通孔里出现空隙，其致命性体现在 3 点：
隐蔽性强：电镀后、CMP 后无法通过常规检测发现，只有电子束剖开（破坏性检测）才能看到，发现时已造成大量资源浪费；
危害极大：空洞会增加通孔电阻、降低抗电迁移能力，导致芯片延迟增大、寿命缩短，最终在电性测试或终端应用中失效；
影响面广：一旦出现，缺陷呈 “指向性分布”（集中在晶圆一侧），整批产品良率大幅波动，产能损失严重。
划重点：铜互连已取代铝互连成为 130nm 以下工艺主流（电阻率仅铝的 60%、抗电迁移性更强），
但 40nm 工艺通孔尺寸缩小、深宽比增大，电镀填孔难度骤升，
空洞缺陷成为制约良率的核心瓶颈 —— 解决它，就能在先进工艺竞争中抢占先机！
二、5 大成因拆解：实验验证，空洞缺陷的 “罪魁祸首” 全找到
研究团队通过调整夹具转速、溶液寿命、添加剂配比等多组实验，
终于锁定空洞缺陷的 5 大核心成因，每一个都有实打实的数据支撑：
1. 电镀槽内部问题：晶圆浸入方式引发指向性缺陷
实验设计：调整夹具下降速度（100mm/s→150mm/s），观察缺陷分布；
结果：缺陷集中区域从晶圆 3 点钟方向（原浸入侧）变为 6 点钟方向，
证明空洞缺陷源于电镀槽内，且与晶圆倾斜 3° 浸入溶液的方式直接相关；
机理：晶圆浸入时，先接触溶液的区域电流密度不均，种籽层易被腐蚀，后续电镀无法完全填充，形成空洞。
2. 溶液寿命末期：杂质累积，诱发凹陷缺陷
实验设计：在溶液维护后第 10 天、20 天、30 天分别电镀，统计缺陷数；
结果：第 10 天缺陷数 0 颗，第 20 天 2 颗，第 30 天（维护末期）12 颗，缺陷数随溶液寿命增长暴增；
机理：电镀液循环使用中，会产生亚铜离子、氧化铜等杂质，末期杂质浓度过高，
电镀时被带入通孔，CMP 后杂质被去除，留下凹陷（类空洞缺陷）。
3. 添加剂配比失衡：加速剂过量导致提前封口
实验设计：调整加速剂与抑制剂配比（正常 9:2），测试不同比例下的缺陷情况；
结果：当配比＞15:1 时，通孔开口提前封口，底部未填满形成空洞；配比＜15:10 时，电镀填充不足，同样出现缺陷；
机理：加速剂（小分子）能深入通孔底部促进铜沉积，抑制剂（大分子）吸附在开口处防止提前封口，
二者失衡会破坏 “底部优先填充” 的理想状态。
4. 第一步电流不当：腐蚀与电镀失衡
实验设计：调整第一步电镀电流（4.5A→16A），观察缺陷变化；
结果：电流 11A 时缺陷数最低（17 颗），但仍有残留；电流＞14A 时，缺陷数反而激增（16A 时 101 颗），出现晶圆烧焦；
机理：晶圆浸入酸性电镀液时，种籽层腐蚀与电镀同步发生，电流过小则腐蚀＞电镀，种籽层断裂；
电流过大则无添加剂干预下开口提前封口，形成空洞。
5. 等待时间过长：种籽层氧化 + 铜膜自退火
电镀前等待：种籽层（磁控溅射制备）暴露在空气中＞24 小时，缺陷数从 0 颗增至 12 颗，48 小时达 31 颗（氧化导致种籽层失效）；
电镀后等待：电镀后＞24 小时再做 CMP，缺陷数从 0 颗增至 17 颗（铜膜自退火导致晶粒长大，空隙聚集）；
关键窗口：电镀前尽快启动（最好＜10 小时），电镀后 1-10 小时内完成 CMP，缺陷数最低。
实操案例：某代工厂 40nm 工艺曾因等待时间过长，空洞缺陷数达 98 颗，
良率仅 88%；调整等待时间后，缺陷数降至 45 颗，良率提升至 93%！
三、3 大核心改善方案：从根源清零空洞缺陷
针对 5 大成因，研究团队提出 “氮气填充 + 脉冲电流 + Q-time 控制” 的组合方案，
经量产验证，缺陷数从平均 110 颗降至 50 颗以内，空洞基本为零，良率提升 0.5%：
1. 氮气填充：保护种籽层，避免氧化
核心逻辑：种籽层氧化的根源是接触氧气，通过氮气隔绝氧气，延缓氧化速度；
实施方案：
小规模生产：用氮气柜存放待电镀晶圆，隔绝空气；
大规模量产：采用可氮气填充的 FOUP（晶圆运输盒），密封后充入氮气，全程保护种籽层；
实际效果：种籽层暴露 24 小时后，缺陷数从 12 颗降至 3 颗，氧化程度大幅降低。
2. 脉冲电流：平衡腐蚀与电镀，保护种籽层
核心创新：在第一步常规电镀前，加入 1 步 “短时间高电流脉冲”，专门对抗种籽层腐蚀；
最优参数：15A 脉冲电流，持续 0.1 秒（第一步电流的 333%）；
工作原理：晶圆完全浸入溶液后，瞬间施加高电流，快速在种籽层表面沉积一层薄铜，
阻断酸性溶液对种籽层的腐蚀，同时避免电流过大导致的烧焦；
实验对比：无脉冲电流时缺陷数 32 颗，加入 15A 脉冲后仅 1 颗，改善效果超 96%！
关键提醒：脉冲电流需在晶圆完全浸入溶液后施加，避免局部电流不均导致器件烧坏，工艺窗口精准可控。
3. 严格控制 Q-time：电镀前后 “黄金窗口”
电镀前 Q-time：磁控溅射完成后，10 小时内启动电镀，最长不超过 24 小时，避免种籽层氧化；
电镀后 Q-time：电镀完成后 1-10 小时内完成 CMP，及时去除 90% 的多余铜，避免铜膜自退火导致的空隙聚集；
配套措施：优化产线排程，减少工序间等待，无法无缝衔接时启用氮气填充 FOUP，延长种籽层 “保质期”。
额外优化：溶液维护 + 添加剂监控
溶液维护：缩短维护周期至 25 天（原 30 天），避免末期杂质累积；定期检测溶液杂质浓度，超标时及时排污补液；
添加剂监控：用 CMS（化学监测系统）实时监测加速剂、抑制剂浓度，确保配比稳定在 9:2 的最优范围，避免人工配比误差。
四、方案效果验证：量产数据说话，良率稳提 0.5%
通过上述组合方案，某代工厂 40nm 大马士革铜电镀工艺实现 3 大突破：
缺陷数：从平均 110 颗 / 片降至 50 颗 / 片以内，空洞缺陷基本清零；
良率：整体良率提升 0.5%，通孔相关电性测试通过率从 92% 提升至 99.2%；
可靠性：铜互连抗电迁移寿命延长 30%，通孔电阻波动从 ±5% 缩小至 ±1%；
稳定性：连续 6 个月量产验证，缺陷数波动＜5 颗 / 片，无批量失效发生。

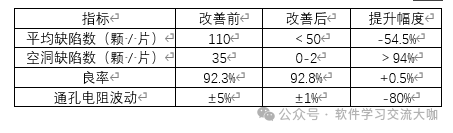

核心数据对比：
四、总结：40nm 铜电镀良率提升的核心 ——“精准控因 + 组合方案”
空洞缺陷的本质，是 “种籽层失效 + 填充失衡 + 工艺延迟” 三者共同作用的结果。解决它的核心逻辑的是：
防氧化：用氮气填充隔绝氧气，保护种籽层活性；
平衡腐蚀与电镀：用脉冲电流快速形成 “防护铜层”，阻断腐蚀；
控时间：严格遵守 Q-time 窗口，避免自退火带来的空隙聚集。
对先进工艺代工厂来说，这套方案的价值不仅是 “清零空洞”，
更在于 “稳定良率 + 降低成本”—— 在 40nm、28nm 等先进工艺竞争日益激烈的今天，0.5% 的良率提升，
就能带来数百万的利润增长！
