【高斯摩分享】 划片良率 99% 秘籍！DISCO 划片刀 + 胶膜选型全攻略：背崩为 0 + 芯片不掉落，半导体划片不踩坑
在半导体划片生产中是不是总被这些问题折磨？刀片选不对导致晶圆背崩、芯片切割后掉落、
胶膜粘性太强撕坏芯片、储存不当影响使用效果…… 划片作为半导体封装的关键工序，
划片刀和胶膜的选择直接决定良率和成本 —— 选对了，背崩率从 5% 降至 0，
芯片完好率飙升 99%；选错了，整批次晶圆报废，损失动辄数万！
今天这篇干货把划片核心材料（DISCO 划片刀 + 专用胶膜）拆得明明白白，
从分类、型号参数、适用场景到选型避坑，全是可落地的实操技巧！不管是半导体划片工程师、
产线主管还是设备采购，收藏起来直接对标生产，从此告别划片的 “坑”，良率稳如泰山～
一、先搞懂：划片刀 + 胶膜，为啥是划片良率的 “双核心”？
在半导体划片（晶圆减薄后切割成单个芯片）中，划片刀负责精准切割，胶膜负责保护晶圆、固定芯片，两者缺一不可：
划片刀：相当于 “手术刀”，要锋利、稳定，避免切割时产生背崩、裂纹，控制切缝宽度；
胶膜：分减薄胶膜（贴晶圆正面，保护电路图形）
和划片胶膜（贴晶圆背面，固定芯片不脱落），粘性、厚度直接影响芯片完整性；
核心痛点：刀片型号混乱不会选、胶膜与晶圆不匹配、储存使用不当导致失效，这些都会让划片良率从 95% 骤降至 80% 以下。
划重点：DISCO 作为划片刀巨头，其硬刀系列 + 配套胶膜（古河、日东、汉高）的组合，
是行业公认的 “稳良率组合”—— 今天就聚焦这套体系，教你精准选型！
二、DISCO 划片刀深度解析：分类 + 型号 + 选型，一文读懂
DISCO 划片刀主要分硬刀（含轮毂）和软刀（无轮毂），目前半导体晶圆切割全用硬刀，
核心系列为 NBC-ZH 家族，每个系列都有明确适配场景，选错系列 = 背崩超标！

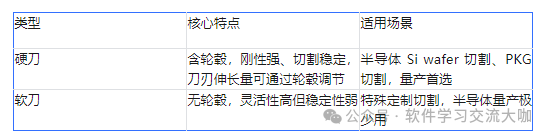

1. 划片刀核心分类：硬刀 vs 软刀（半导体首选硬刀）
划重点：半导体划片优先选硬刀！DISCO 硬刀外径统一，通过轮毂大小控制刀刃长度，适配不同切割需求。
2. 5 大核心系列划片刀：特点 + 适用场景，精准匹配
（1）ZH05 系列：最常用 “万金油”，背崩率最低
核心特点：高度精准的集中度控制，兼顾加工质量（背崩极小）和使用寿命，
5 等级集中度可选，缩短预切时间，减少芯片飞溅和破损；
关键参数：颗粒大小 #3000-#4000（数字越大颗粒越小，切割越精细），集中度 50-70（数值越大金刚石含量越高，寿命越长）；
典型型号：ZH05-SD3000-N1-50 BA（切缝 15-20μm）、ZH05-SD4000-N1-70 BB（切缝 20-25μm）；
适用场景：绝大多数 Si wafer 切割、12 寸晶圆、FC 产品（150-200μm 厚度）、划道内测试垫多 / 少的产品，是产线 “主力刀”。
实操案例：某厂用 ZH05-SD3500-N1-50 CC+ZH05-SD3000-N1-50 BB 的 STEP 切割模式，
划道内测试垫多的产品背崩率从 4% 降至 0.3%！
（2）ZHZZ 系列：超薄刃切割，狭窄划道专属
核心特点：DISCO 最薄硬刀（刀刃厚度仅 10μm），采用高强度 H1 结合剂，
减少薄刃切割时的刀片破损和蛇形摆动，实现稳定加工；
典型型号：ZHZZ-SD4000-H1-50 BA（切缝 15-20μm）；
适用场景：狭窄划道（切缝要求＜20μm）、小芯片切割，避免划道过宽浪费晶圆面积。
（3）ZH14 系列：高负荷切割 “扛把子”
核心特点：高刚性粘合剂，提升刀片寿命，适合高速、深切、长刃长的高负荷加工，减少切割时的歪斜和破损；
适用场景：晶圆原始厚度切割、带有凸块的晶圆加工、高负荷切割工况（如厚晶圆切割）。
（4）ZHCR 系列：改善中凹，PKG 切割专属
核心特点：刀片较厚，刚性强，专门改善切割时的中凹现象（切缝中间宽、两边窄）；
适用场景：PKG（封装体）切割，不适合薄晶圆精细切割。
（5）NBC-ZH 系列：多尺寸磨粒，复杂切割适配
核心特点：超薄金刚石刀片与铝合金轮毂一体化，操作便利，缩短换刀和维护时间，支持斜角切割、阶梯切割等复杂工艺；
典型型号：NBC-ZH 104F-SE 27HDDD（切缝 30-35μm）、NBC-ZH 104F-SE 27HDDC（切缝 25-30μm）；
适用场景：硅晶片、GaAs 等半导体化合物晶片切割，PI（聚酰亚胺）材质 400μm 厚产品。
3. 划片刀型号编码解密：看懂编码 = 选对刀
很多宝子看不懂 DISCO 刀片型号，其实编码里藏着所有关键信息，以 “ZH05-SD3000-N1-50-BA” 为例：
ZH05：Z = 电镀工艺，H = 含轮毂（硬刀），05 = 系列代号；
SD3000：SD = 颗粒类型，3000 = 筛号（一平方英寸 3000 个格子，数字越大颗粒越小）；
N1：结合剂主要成分（镍）；
50：集中度（金刚石体积比，50 对应 12.5%，100 对应 25%，数值越大金刚石越多，寿命越长）；
B：刀刃露出量（伸长量）；
A：切割厚度（切痕宽度，非刀片本身厚度）。
避坑提醒：盒子上标的 “厚度” 是切痕宽度，不是刀片厚度！刀片厚度由刀刃设计决定，如 ZHZZ 系列最薄 10μm。

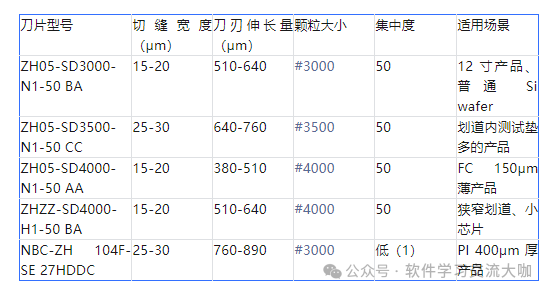

4. 划片刀参数对照表：直接抄作业
三、划片胶膜详解：减薄胶膜 + 划片胶膜，贴对才不踩坑
胶膜分两类：减薄胶膜（保护晶圆正面）和划片胶膜（固定芯片），贴错类型、选错粘性，再好的刀片也没用！
1. 减薄胶膜：贴晶圆正面，保护电路图形不损伤
减薄胶膜贴在晶圆有电路的正面，作用是减薄过程中保护图形、缓解工作台挤压，避免晶圆破损、压伤。

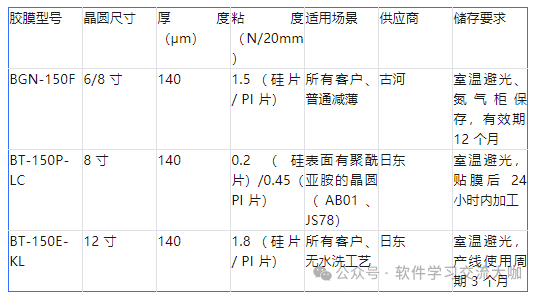

核心型号对比（产线常用）
关键特点：
材质：基底多为 EVA（乙烯乙酸乙烯共聚物），胶质层为丙烯酸，低污染、抗水渗透性好；
核心要求：粘性适中，既能固定晶圆，又不会撕膜时损伤电路图形；
避坑提醒：表面有聚酰亚胺（PI）的晶圆要选专用胶膜（如 BT-150P-LC），普通胶膜粘性不足，无法有效固定。
2. 划片胶膜：贴晶圆背面，切割后芯片不掉落
划片胶膜贴在晶圆背面，切割时划片刀切入胶膜 1/3 厚度，作用是固定单个芯片，避免切割后掉落，方便后续上芯粘片。

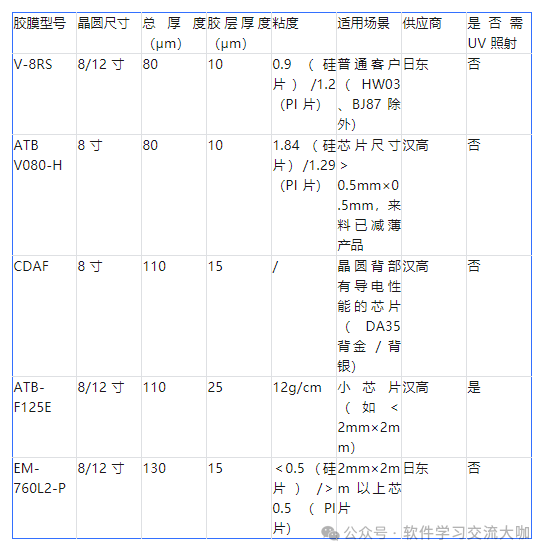

核心型号对比（产线常用）
关键特点：
粘性选择：小芯片选低粘性（如 ATB-F125E，UV 照射后粘性＜12g/cm），
避免撕膜时带起芯片；大芯片选中高粘性（如 ATB V080-H），防止切割后掉落；
材质：普通划片膜多为丙烯酸胶 + PET 基底，DAF 膜（导热胶膜）适用于需要散热的芯片；
储存要求：多数需避光储存，部分（如 ATB-F125E）需 5℃冷藏，25℃下仅能存放 1 个月，避免粘性失效。
实操案例：某厂切割 2mm×2mm 小芯片，误用高粘性胶膜，芯片撕膜时破损率 8%；
换成 ATB-F125E（UV 照射）后，破损率降至 0.3%！
四、选型避坑指南：3 步选对划片刀 + 胶膜，良率 99%
第一步：按晶圆 / 芯片特性选划片刀
晶圆尺寸：6/8 寸选常规型号（ZH05 系列），12 寸选适配长刃长的型号（如 ZH05-SD3500-N1-50 BB）；
晶圆厚度：薄晶圆（＜150μm）选细颗粒刀片（#4000）+ 薄刃（15-20μm），
厚晶圆（＞200μm）选粗颗粒（#3000）+ 厚刃（25-30μm）；
划道宽度：狭窄划道（＜20μm）选 ZHZZ 系列，常规划道选 ZH05 系列；
材质：Si wafer 选 ZH05/ZHZZ 系列，PI 材质 / 化合物晶圆选 NBC-ZH 系列。
第二步：按工艺选胶膜
减薄工艺：普通硅片选 BGN-150F，PI 表面硅片选 BT-150P-LC，12 寸选 BT-150E-KL；
划片工艺：
大芯片（＞2mm×2mm）：ATB V080-H（汉高）、V-8RS（日东）；
小芯片（＜2mm×2mm）：ATB-F125E（UV 型）；
导电需求：CDAF（汉高）；
贴膜后时间：所有胶膜贴膜后 24 小时内必须加工，避免粘性变化。
第三步：储存使用避坑技巧
划片刀：密封保存，避免金刚石颗粒受潮氧化；使用前检查刀刃是否有破损，更换时按规范操作，避免刀刃碰撞；
胶膜：严格按要求储存（避光 / 冷藏），产线使用周期不超过 3 个月；划片后蓝膜储存时间：普通膜 6 个月，UV 膜 3 个月；
切割模式：根据产品选 STEP（两步切割，先浅切后深切）或 DUAL（双轴切割），
划道内测试垫多的产品优先选 STEP 模式，减少背崩。
五、总结：划片良率的核心 ——“刀膜匹配 + 精准选型”
划片良率的关键，不在于买最贵的刀和胶膜，而在于 “精准匹配”：
刀膜匹配：细颗粒刀片 + 低粘性胶膜适配小芯片，粗颗粒刀片 + 中高粘性胶膜适配大芯片；
场景匹配：根据晶圆尺寸、厚度、材质、芯片大小选对型号；
细节把控：储存得当、贴膜及时、切割模式适配。
对半导体厂来说，掌握这套选型方法，不仅能让背崩率、芯片破损率大幅下降，
还能减少材料浪费、提升产线效率 —— 这在行业竞争日益激烈的今天，无疑是核心竞争力的重要保障！
