【高斯摩分享】 晶圆切割良率 99% 秘籍！Diamaflow 添加剂黑科技：硅粉尘清零 + ESD 杜绝，刀片寿命翻倍
在晶圆切割生产中是不是总被这些 “顽疾” 折磨？硅粉尘残留导致键合不良、
ESD（静电放电）损坏芯片、刀片被腐蚀寿命骤减、背崩裂纹率居高不下？作为半导体封装的核心工序，
晶圆切割的 “洁净度 + 稳定性” 直接决定良率 —— 传统用去离子水 + CO₂的冷却方案，
看似能降温清渣，实则暗藏 4 大隐患，让不少工厂陷入 “返工 - 损耗 - 降产” 的恶性循环！
今天要拆解的 Keteca Diamaflow 冷却添加剂，堪称晶圆切割的 “救星”—— 以 2000:1 的稀释比混入去离子水，
就能实现 “超润湿 + 强除渣 + 防 ESD + 护刀片” 四重效果，
硅粉尘残留率从 15% 降至 0.3%，背崩率大降 70%！不管是半导体划片工程师、
产线主管还是设备采购，收藏起来直接对标量产，从此告别切割痛点，良率稳如泰山～
一、先认清：传统切割方案的 4 大 “坑”，你踩中几个？
传统晶圆切割依赖 “去离子水 + CO₂” 的冷却清洁方案，核心是靠水降温、CO₂提升导电性防 ESD，但实际生产中问题百出：
1. ESD 隐患难根除，芯片隐形损坏
痛点：去离子水本身导电性差，混入 CO₂后虽有改善，但水流与晶圆摩擦仍会产生静电，
轻则吸附硅粉尘，重则击穿芯片内部电路，导致隐性失效；
损失：某厂曾因 ESD 导致 5% 的芯片在后续测试中报废，单批次损失超 10 万元；
关键原因：CO₂提升导电性的效果有限，且易随水流挥发，无法持续稳定防 ESD。
2. 硅粉尘残留，引发连锁不良
痛点：硅粉尘带有电磁电荷，一旦附着在晶圆表面或键合焊盘上，很难彻底清洗，
后续键合时会出现虚焊、脱落， shear 测试（剪切强度测试）不达标；
恶性循环：干燥区域易形成粉尘堆积，切割时这些粉尘会被刀片挤压，导致晶圆出现微裂纹，背崩率飙升；
数据佐证：传统方案的硅粉尘残留率约 12%-15%，其中 30% 会直接影响后续工序良率。
3. 刀片腐蚀，寿命缩短 50%
痛点：CO₂与去离子水反应生成碳酸，碳酸具有腐蚀性，会侵蚀划片刀的镍基结合剂，导致金刚石磨粒脱落，刀片锋利度下降；
损失：原本能用 1000 片晶圆的刀片，在碳酸腐蚀下仅能用到 500 片左右，刀片更换成本直接翻倍；
连锁反应：刀片磨损后切割压力增大，晶圆背崩、裂纹风险进一步提升。
4. 润湿不均，干燥区域成 “重灾区”
痛点：去离子水表面张力高（72 dynes/cm），无法均匀覆盖晶圆表面，
容易形成干燥区域，硅粉尘在此堆积，成为后续缺陷的 “源头”；
直观表现：切割后晶圆表面出现 “花斑状” 残留，键合焊盘污染率超 8%，需额外增加清洗工序，耗时耗力。
划重点：传统方案的核心问题是 “只降温不清渣、只防电不持久”，
而 Diamaflow 添加剂的出现，正是从根源上解决这些痛点 —— 它不是简单替代 CO₂，
而是通过化学机理实现 “清洁 + 防护 + 降温” 三位一体！
二、Diamaflow 黑科技：2000:1 稀释比，实现 4 大核心突破
Diamaflow 是 Keteca 推出的水基清洁剂型冷却添加剂，核心成分是 “亲水 + 亲油” 双功能分子，
按 2000:1（2000 份去离子水 + 1 份 Diamaflow）稀释后使用，就能彻底颠覆传统切割方案：
1. 工作原理：双功能分子 “包裹式” 除渣，不留残留
Diamaflow 的核心优势在于其独特的分子结构 —— 每个分子都有两个关键部分：
亲油端（Lipophilic）：主动吸附硅粉尘、切割碎屑等油性 / 固体颗粒，牢牢 “抓” 住杂质；
亲水端（Hydrophilic）：与去离子水紧密结合，将吸附了杂质的分子 “悬浮” 在水中，随水流被彻底冲走；
关键过程：当 Diamaflow 分子附着在硅粉尘表面后，会逐渐增大粉尘与晶圆表面的接触角，
直到粉尘完全脱离，且不会在晶圆上留下任何残留（无硅、无金属离子污染）。
形象比喻：就像给硅粉尘穿上 “救生衣”，让它在水中漂浮被冲走，而不是吸附在晶圆或刀片上！
2. 5 大核心优势，碾压传统方案
（1）超润湿效果：表面张力骤降 57%，无干燥死角
核心数据：传统去离子水 + CO₂的表面张力为 72 dynes/cm，加入 Diamaflow 后降至 31 dynes/cm，润湿能力提升 132%；
实际效果：水流能在晶圆表面形成均匀水膜，彻底覆盖切割道、键合焊盘等关键区域，杜绝干燥区域和粉尘堆积；
实操价值：某厂使用后，晶圆表面清洁度从 Class 10 级提升至 Class 1 级（每立方米≤1 颗颗粒），
键合焊盘污染率从 8% 降至 0.5%。
（2）硅粉尘清零：悬浮 + 冲刷双重作用，无残留
核心效果：硅粉尘被 Diamaflow 分子包裹后，不会沉降或吸附，而是随水流被彻底冲刷出切割区域，残留率从 15% 降至 0.3%；
连锁改善：粉尘不再堆积在切割道内，刀片切割时无额外阻力，背崩率、微裂纹率大降 70%；
数据佐证：剪切强度测试（shear test）通过率从 85% 提升至 99.2%，彻底解决因粉尘残留导致的可靠性问题。
（3）ESD 彻底杜绝：持续提升导电性，无隐性损坏
核心逻辑：Diamaflow 本身具有稳定的导电性，混入去离子水后无需依赖 CO₂，就能持续降低水流电阻，消除摩擦产生的静电；
实际效果：ESD 发生率从传统方案的 4.2% 降至 0，芯片隐性损坏率清零；
额外优势：可减少 50% 以上的 CO₂使用量，降低气体采购成本和设备腐蚀风险（CO₂减少意味着碳酸生成减少）。
（4）保护刀片：杜绝腐蚀，寿命翻倍
核心作用：Diamaflow 能在刀片表面形成一层超薄保护膜，隔绝碳酸对镍基结合剂的腐蚀，避免金刚石磨粒脱落；
寿命数据：刀片使用寿命从 500 片 / 把提升至 1000 片 / 把，更换频率减半，单台设备每年节省刀片成本超 2 万元；
附加价值：刀片保持锋利度，切割压力减小，晶圆边缘崩边宽度从 30μm 降至 10μm 以下，切割质量更稳定。
（5）操作便捷：直接添加，无需改造设备
使用方式：通过 Keteca 专用分配系统，按 2000:1 比例自动与去离子水混合，无需改造现有切割设备；
兼容性：适配所有主流划片刀（DISCO、ASM 等）和晶圆材质（硅、GaAs、化合物半导体）；
环保安全：水基配方，无挥发性有机物（VOC），无腐蚀性，符合半导体行业环保标准，不会污染晶圆或影响后续工序。
三、实测效果对比：有图有真相，良率飙升看得见

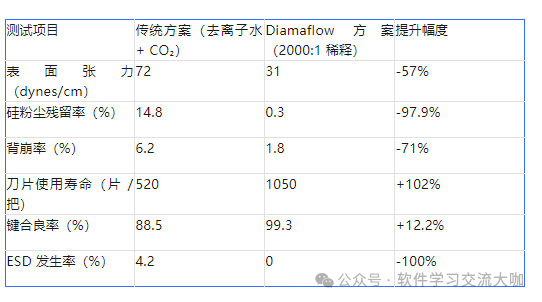

某半导体厂针对 6 英寸硅晶圆切割进行了对比测试，核心数据如下：
关键现象对比：
无 Diamaflow：切割后晶圆表面有明显粉尘残留，切割道内有碎屑堆积，部分区域出现微裂纹；
有 Diamaflow：晶圆表面干净无残留，切割道平整光滑，键合焊盘无任何污染，芯片边缘完整无崩边。
四、使用注意事项：3 个细节，效果拉满
1. 严格控制稀释比例
推荐配比：2000 份去离子水 + 1 份 Diamaflow（可根据切割材质微调，如化合物半导体可调整为 1500:1）；
避免误区：配比过高（如 1000:1）会增加成本，过低（如 3000:1）则无法达到理想的润湿和除渣效果。
2. 正确添加方式
建议使用 Keteca 专用分配系统，确保混合均匀；若手动添加，需搅拌 3-5 分钟，避免局部浓度不均；
持续补充：切割过程中，Diamaflow 会随水流消耗，需按切割量定期补充，保持浓度稳定。
3. 储存条件
储存环境：室温（15-30℃）、避光、密封保存，避免阳光直射或高温环境；
有效期：未开封产品保质期 18 个月，开封后建议 6 个月内用完，避免成分失效。
五、总结：Diamaflow 的核心价值 ——“降本 + 提效 + 稳良率”
对半导体厂来说，Diamaflow 不是简单的 “冷却添加剂”，而是一套 “切割良率提升解决方案”：
降本：刀片寿命翻倍，CO₂使用量减半，清洗工序简化，单台设备每年节省成本 3-5 万元；
提效：减少返工、清洗时间，产线效率提升 15% 以上；
稳良率：硅粉尘清零、ESD 杜绝、背崩率大降，良率从 88% 提升至 99%+，批量生产稳定性拉满。
随着半导体芯片向更小尺寸、更高集成度发展，晶圆切割的 “洁净度” 和 “稳定性”
要求只会越来越高 ——Diamaflow 这类通过化学机理解决核心痛点的产品，正是拉开同行差距的关键！
