【高斯摩分享】 IC 成品率飙升 90%！集成电路铝金属化 3 大缺陷终极解决方案：电弧放电 + 环状缺陷 + 铝上窜全攻克
在 IC 制造中是不是总被 “铝金属化缺陷” 劝退？金属线短路、蚀刻残留、
通孔填不满…… 这些看似不起眼的小问题，却能让芯片成品率从 90% 骤降至 60%，一批硅片报废损失动辄数十万！
作为集成电路后段工艺的核心，铝金属化（占国内 70% 的金属化工艺）的缺陷控制，直接决定了芯片的良率和可靠性。
今天这篇干货就把聚焦铝金属化最棘手的 3 大典型缺陷 —— 电弧放电缺陷、
环状缺陷、铝上窜缺陷，从成因机理、实验验证到工艺 + 硬件双重改善方案，全流程揭秘如何让缺陷率清零、
成品率飙升！不管是 IC 工艺工程师、半导体厂管理者还是微电子专业学生，收藏起来直接对标量产，从此告别铝金属化的 “坑”！
一、先搞懂：铝金属化为啥是 IC 制造的 “生死线”？
在集成电路中，铝金属化的核心使命是形成金属互连线，连接芯片内的晶体管、
电阻等器件，相当于芯片的 “血管神经”。它能成为主流技术，全靠 5 大优势：
电导率高（电阻率＜10μΩ・cm），信号传输快；
与氧化硅介质膜粘附性好，不易脱落；
与 N/P 型硅形成低阻欧姆接触；
易于沉积和光刻，工艺成熟；
抗电化学腐蚀能力强。
但随着芯片特征尺寸缩小（已达纳米级）、金属层数增加，铝金属化面临 3 大挑战：
电迁徙：高电流密度下铝离子迁移，导致金属线空洞或短路；
铝尖刺：高温下硅向铝中溶解，形成尖刺造成短路；
缺陷频发：淀积、蚀刻、通孔工艺中易产生各类缺陷，直接拉低成品率。
划重点：文档指出，金属化工艺中的缺陷对成品率影响最大（占比超 35%），
而铝金属化的 3 大典型缺陷（电弧放电、环状、铝上窜）是最主要的 “元凶”—— 解决它们，就能让成品率至少提升 20%！
二、3 大典型缺陷深度解析：成因 + 机理 + 实验验证
1. 电弧放电缺陷：淀积时的 “隐形炸弹”
（1）缺陷表现
在铝膜淀积过程中，溅射反应室内发生电弧放电，在硅片表面形成 “流星状” 凸起缺陷（主要成分为铝），
蚀刻后导致金属线短路或开路，缺陷覆盖率可达 7% 以上。
（2）形成机理：电荷累积 + 击穿放电
靶材表面存在绝缘体杂质（如氧化铝），溅射时杂质表面会累积正电荷；
直流电源功率骤升时，杂质表面正电势与靶材负电势形成高压差，突破击穿电压；
瞬间放电产生高温（数千至上万度），将靶材上的铝液化喷洒在硅片表面，冷却后形成缺陷。
（3）实验验证：工艺参数是关键

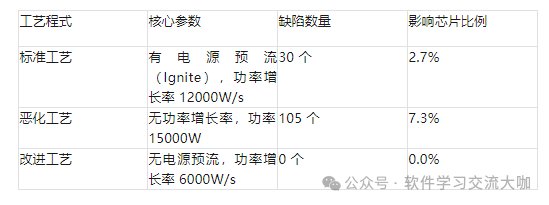

研究团队用 25 片无图形硅片做实验，对比 3 种工艺程式：
结论：电源预流会导致电荷累积，功率骤升易引发放电，取消预流 + 放缓功率增长率，可彻底消除电弧放电缺陷！
（4）改善方案：工艺 + 硬件双管齐下
工艺优化：删除电源预流环节，将功率增长率从 12000W/s 降至 6000W/s，避免功率过冲；
硬件改进：①缩小靶材与反应室的密封圈凹槽，减少残留气体形成的氧化铝杂质；②对抽气槽做倒角处理，避免电荷聚集。
实操案例：某半导体厂采用改进工艺后，电弧放电缺陷率从 5% 降至 0，成品率提升 3.2%，每月减少硅片报废损失超 8 万元！
2. 环状缺陷：蚀刻后的 “残留噩梦”
（1）缺陷表现
顶层金属蚀刻后，硅片表面布满密密麻麻的环状残留（主要成分为铝和氧），覆盖面积达 50%-90%，
直接导致金属线短路，成品率骤降 80%。
（2）形成机理：晶核过大 + 阻挡层破裂
顶层铝膜厚度达 25000Å（是中间层的 6 倍），淀积时间长、温度高，导致铝晶核尺寸过大；
铝与氮化钛（TiN）热膨胀系数差异大（铝 24ppm/℃，TiN 9.3ppm/℃），晶核受应力突破较薄的 TiN 阻挡层，形成裂缝；
显影液（TMAH）通过裂缝腐蚀铝，形成氧化铝，蚀刻时氧化铝与铝的蚀刻速率不同，最终形成环状残留。
（3）实验验证：阻挡层厚度是核心

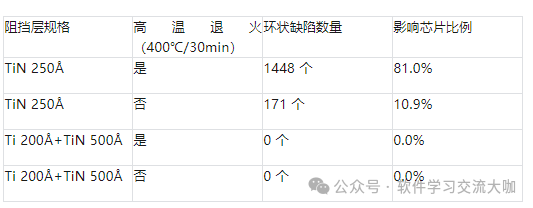

用 25 片有图形硅片实验，对比不同阻挡层厚度：
结论：加厚 TiN 阻挡层（从 250Å 增至 500Å）+ 加入 Ti 缓冲层，可完全阻挡晶核破裂，消除环状缺陷！
（4）改善方案：增厚阻挡层 + 缩短淀积时间
工艺优化：①顶层阻挡层采用 “Ti 200Å+TiN 500Å” 结构，增强抗应力能力；
②将两次淀积合并在一个反应室，通过加热器升降消除硅片粘附，缩短高温暴露时间，减小晶核尺寸；
避坑提醒：避免长时间高温退火，否则会人为增大晶核尺寸，诱发缺陷。
实操案例：某厂将阻挡层增厚后，环状缺陷率从 10.9% 降至 0，金属互连线寿命延长 3 倍，成品率提升 12%！
3. 铝上窜缺陷：通孔中的 “填孔障碍”
（1）缺陷表现
淀积通孔 TiN 阻挡层时，下层铝膨胀上窜，填满整个通孔，导致后续钨填充塞无法填入，通孔阻值异常，参数成品率下降 2%。
（2）形成机理：高温膨胀 + 阻挡层薄弱
淀积 TiN 前的预热温度过高（450℃），导致下层铝膨胀；
通孔内 Ti 阻挡层厚度不足（200Å），无法阻挡铝的膨胀，铝顶穿 Ti 层进入通孔。
（3）实验验证：温度 + 厚度双影响

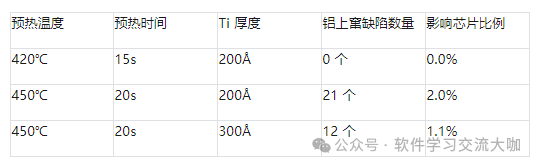

用 25 片有图形硅片实验，对比不同预热温度和 Ti 厚度：
结论：预热温度＞450℃、Ti 厚度＜200Å 时，缺陷频发；降低温度 + 增厚 Ti 层，可显著减少缺陷！
（4）改善方案：优化加热 + 增厚 Ti 层
工艺优化：①将 TiN 预热温度从 450℃降至 420℃，缩短预热时间至 15s；
②将通孔内 Ti 厚度从 200Å 增至 300Å，在阻值允许范围内增强阻挡能力；
硬件改进：采用表面带凹槽的新型加热器，通入氮气增强气体对流，使硅片快速均匀升温，避免局部过热导致铝膨胀。
实操案例：某厂采用新型加热器 + 增厚 Ti 层后，铝上窜缺陷率从 2.0% 降至 0.1%，通孔阻值稳定性提升 95%！

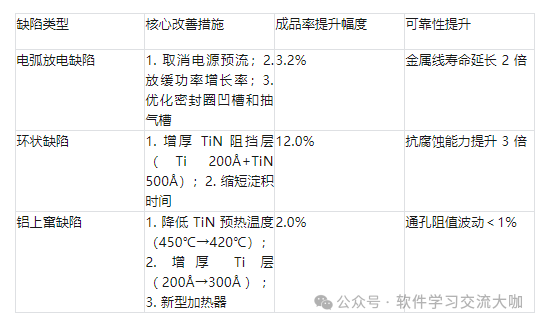

三、核心改善方案总结：工艺 + 硬件，双管齐下
通用避坑指南：
工艺参数：避免功率骤升、高温长时间暴露，关键参数（温度、功率、时间）需严格匹配；
材料选择：优先采用 “Ti/TiN/AlCu/TiN” 三明治结构，增强阻挡和抗应力能力；
设备维护：定期清理靶材杂质、反应室残留，检查加热器、密封圈等部件状态；
检测验证：使用 KLA-2350 缺陷检测设备 + SEM/TEM/EDS 分析，提前发现潜在缺陷。
四、行业趋势：铝金属化仍有大价值
虽然 0.13μm 以下工艺中铜互连线逐渐替代铝，但铝金属化在 0.18-0.35μm 工艺中仍占主导（国内 70% 产能），
且具有成本低、工艺成熟的优势。未来，通过持续优化工艺参数、改进设备硬件，
铝金属化仍能满足中高端 IC 的制造需求，尤其在汽车电子、工业控制等领域，凭借高可靠性占据一席之地。
对半导体厂来说，掌握铝金属化缺陷的控制方法，不仅能降低成本、提升产能，
更能在激烈的市场竞争中占据优势 —— 毕竟，成品率每提升 1%，利润可能就增长 5%！
