【高斯摩分享】IC 设计省钱神器！MPW 多项目晶圆加工全攻略：成本直省 80%，高校 / 初创闭眼冲

在 IC 设计路上是不是总被 “流片贵” 劝退？单次流片光刻版费用就要几十万，加上加工费，

小团队、高校实验室根本扛不住；想做试验验证，却因 “量少价高” 只能停留在仿真阶段？

别急！今天要拆解的 MPW（多项目晶圆）加工，堪称 IC 设计的

“拼单神器”—— 多个项目共享一套光刻版、一次流片，成本直接砍半甚至省 80%，

让高校科研、初创公司花小钱就能拿到实际芯片！

这篇干货把 MPW 的核心逻辑、服务提供商、收费模式、流片流程、避坑指南拆得明明白白，

不管是微电子专业学生、IC 设计创业者还是实验室老师，收藏起来直接对标流片，从 “仿真到芯片” 的门槛瞬间拉低！

一、先搞懂：MPW 到底是啥？为啥能省这么多钱？

1. MPW 的核心逻辑：“芯片拼单” 分摊成本

MPW（Multi Project Wafer / 多项目晶圆），简单说就是 “多个客户的不同芯片，

拼在同一套光刻版上，一起做一次流片”—— 就像大家拼单买奶茶，AA 制分摊奶茶钱，人均成本大幅降低。

核心痛点解决：IC 流片的最大成本之一是光刻版费用（先进工艺光刻版单价超百万），

单个项目单独流片要全额承担，而 MPW 让 N 个项目共享一套光刻版，光刻版费用、

流片加工费均摊，单个项目成本直接降为原来的 1/N；

直观数据：某 0.35μm 工艺单次单独流片费用 20 万，30 个项目拼 MPW，每个项目仅需 6000 + 元，成本省 97%！

2. MPW 的核心价值：不止省钱，更适配 “试验性需求”

除了省钱，MPW 的灵活属性完美匹配高校、初创的核心需求：

拿实际芯片验证：仿真再完美，不如实际芯片测试靠谱，MPW 能以低成本拿到样片，验证设计可行性；

支持多次改版：流片周期短（约 40 天），一次失败后可快速修改再拼单，适合迭代优化；

门槛低：不用达到量产规模，哪怕是学生的课程设计、初创的原型验证，都能参与；

工艺选择多：从 0.13μm 先进工艺到 1.5μm 成熟工艺，覆盖 CMOS、SiGe、GaAs 等多种类型，满足不同设计需求。

划重点：MPW 的本质是 “共享资源 + 分摊成本”，把 IC 设计的 “试错成本” 降到最低，

这也是它成为高校科研、初创公司 “入门必备” 的关键！

二、MPW 核心优势：4 大亮点，碾压单独流片

1. 成本大跳水：省 80%+，低门槛试错

光刻版费用分摊：这是最大省钱点！一套 0.35μm 工艺光刻版约 50 万，10 个项目拼单，

每个项目仅需分摊 5 万，再加上流片费分摊，总成本比单独流片省 80% 以上；

高校 / 多次流片有优惠：多数服务中心对高校打 9 折，

上海 ICC 等国内平台对多次流片用户优惠 3%-7%，改版流片减免 30%，一年流片 6 次还能免费 1 次；

最小面积灵活凑单：高校可将多个小设计合并成一个 “芯片单元” 参与 MPW，

避免因单个设计面积不够 “浪费钱”（比如将 3 个 2mm² 的小设计合并，满足 5mm² 最小收费面积要求）。

2. 工艺全覆盖：从成熟到先进，按需选择

主流 MPW 服务中心能提供全球顶尖代工厂的工艺，从成熟工艺到先进工艺，从 CMOS 到特殊工艺，应有尽有：

先进工艺：0.13μm、0.18μm（适配高端芯片、低功耗设计）；

成熟工艺：0.25μm、0.35μm、0.5μm、0.6μm（性价比高，适合高校科研、工业控制芯片）；

特殊工艺：SiGe（射频芯片）、BiCMOS（模拟 / 射频混合）、GaAs（化合物半导体，适配高频器件）。

3. 周期灵活：40 天快速流片，支持多次迭代

流片频率高：MOSIS 等主流平台每月安排 1 次 MPW 流片，不用等半年以上；

周期短：单次流片周期约 40 天，比单独流片（3-6 个月）快太多；

迭代友好：一次流片失败后，修改设计就能参与下一批 MPW，快速验证优化方向，不用承担 “一次失败就亏几十万” 的风险。

4. 流程简单：线上对接，省心省力

从申请到拿样片，全程线上操作，不用跑工厂、不用复杂沟通：

资料齐全：服务中心会提供工艺参数、设计规则、EDA 工具文件、

标准单元库，直接适配主流设计软件（Synopsys、Cadence 等）；

样片可选：可拿裸片，也可选择封装好的芯片，样片基础数量 10-40 个

（TSMC40 个、UMC10 个、上海 ICC30 个），满足测试需求。

三、主流 MPW 服务提供商：国内外对比，怎么选不踩坑？

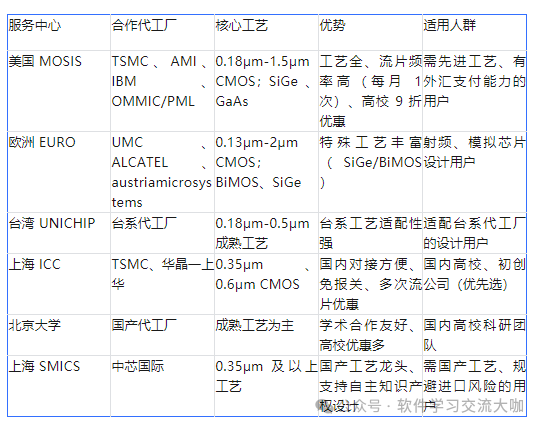

目前全球有多家 MPW 服务中心，覆盖国内外代工厂，按 “需求 + 成本” 选择最划算，整理了核心平台对比表，一目了然：

避坑提醒：优先选国内服务中心（上海 ICC、SMICS）！国外平台（MOSIS/EURO）需报关、

付外汇，还要缴进口税和报关费，成本增加 + 周期拖延，国内平台完全能满足多数成熟工艺需求，省心又省钱。

四、MPW 收费模式详解：避免 “隐形消费”，算清每一笔账

MPW 的收费逻辑是 “基础价 + 面积费”，不同平台、工艺的收费标准不同，但核心规则一致，看懂这 3 点不花冤枉钱：

1. 核心收费规则

最小收费面积：每个工艺有最低面积要求，达不到按最小面积计费

（比如 TSMC 0.35μm 最小 5mm²，哪怕设计只有 3mm²，也按 5mm² 收费）；

计费公式：总费用 = 基础价 + 单位面积价 × 芯片面积（超出最小面积后按此计算）；

特殊计价：部分工艺按 “固定尺寸档” 收费（比如 AMI 1.5μm

工艺：2.2×2.2mm→4.6×4.7mm→9.4×9.7mm，按尺寸档阶梯收费）。

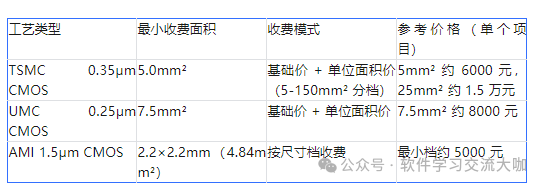

2. 常见工艺收费参考（以 MOSIS/EURO 为例）

3. 额外费用说明

设计规则检查（DRC）：服务中心默认不做，需提前声明 + 额外付费；

封装费：裸片免费（基础数量），如需封装，按封装类型（DIP、SOP 等）额外收费；

样片加购：基础数量不够（如需要 100 个样片），超出部分按个数收费；

国内平台优势：无进口税、报关费，比国外平台省 10%-20% 的隐性成本。

五、MPW 流片完整流程：6 步从设计到拿样片，新手也能上手

1. 选择服务中心 + 工艺

按需求选：成熟工艺（0.35μm/0.5μm）选上海 ICC / 北京大学，先进工艺选 MOSIS/EURO；

确认规则：提前问清最小收费面积、流片周期、优惠政策（高校是否打折、多次流片优惠）。

2. 申请对接 + 签协议

线上申请：通过服务中心官网提交申请，签订合作协议；

领取资料：服务中心提供工艺文件（设计规则、SPICE 模型、标准单元库）、EDA 工具适配文件，确保设计符合代工厂要求。

3. 芯片设计 + 验证（关键步骤！）

按工艺规则设计：严格遵循代工厂的设计规则（如线宽、间距），避免流片失败；

全面验证：自己做 DRC（设计规则检查）、LVS（版图与原理图一致性检查）、

仿真验证，服务中心仅做 “数据完整性检查”，不负责设计错误！

4. 提交设计数据

按时提交：按服务中心的流片时间表，提交 CDSII 或 CIF 格式的设计数据；

补充说明：如需 DRC 检查、封装服务，提前声明并补缴费用。

5. 等待流片加工

周期约 40 天：服务中心将所有项目的设计数据合并到一套光刻版，送代工厂流片；

全程跟踪：部分平台提供流片进度查询，可实时了解加工状态。

6. 领取样片 + 测试

收到样片：流片完成后，服务中心邮寄裸片或封装好的样片（基础数量）；

测试验证：拿到芯片后进行电气性能测试，验证设计是否达标，为下一轮优化做准备。

实操案例：某高校微电子实验室通过上海 ICC 申请 TSMC 0.35μm MPW 流片，

将 3 个学生设计的 IP 核合并成 5mm² 的芯片单元，享受高校优惠后总费用 7000 元，45 天后拿到 40 个封装样片，

测试后成功验证设计可行性，比单独流片省了 19 万 +！

六、避坑指南：5 个关键注意事项，避免流片失败 / 多花钱

1. 合理利用面积，不浪费钱

小设计凑单：多个小面积设计（如 2mm²、3mm²）合并成一个单元，满足最小收费面积，避免 “按最小面积计费却只用了一半”；

不盲目做大：超出最小面积后按实际面积收费，设计多大做多大，不浪费多余面积。

2. 国内平台优先，规避隐性成本

除非需要国外特殊工艺（如 GaAs），否则优先选上海 ICC、SMICS 等国内平台，免报关、免外汇、免进口税，周期还短；

复杂模拟电路多次流片：国内平台改版优惠多，更适合需要反复优化的设计。

3. 设计验证一定要做足！

服务中心不负责设计错误检查，提交数据前必须自己做 DRC、LVS、仿真，否则流片后芯片功能异常，所有费用白费；

参考服务中心提供的 IP 核：如需用到标准 IP（如 PLL、ADC），优先用服务中心提供的经过验证的 IP，降低设计风险。

4. 注意流片时间表，别错过截止日期

MPW 流片有固定截止日期（如每月 10 号截止提交数据），提前规划设计进度，避免赶工导致验证不充分；

时间 vs 成本权衡：MPW 需要等待其他项目凑单，若着急拿样片，可选择流片频率高的平台（如 MOSIS 每月 1 次）。

5. 量产 MPW 需注意尺寸匹配

量产客户也可使用 MPW，但要确保多个产品的芯片尺寸匹配，避免硅片利用率下降导致成本增加；

不依赖 MPW 量产：MPW 更适合试验验证，量产阶段建议单独流片，保证产能和交付周期。

七、适用场景：谁最适合用 MPW？

1. 高校科研 / 学生设计

课程设计、毕业论文、科研项目：不用承担高额费用，就能拿到实际芯片验证理论；

优势：多个学生设计可合并参与，实验室统一对接，省钱又省心。

2. IC 设计初创公司

原型验证：新产品研发阶段，用 MPW 验证设计可行性，避免量产流片失败风险；

小批量试产：初期市场需求小时，用 MPW 做小批量芯片，满足客户样品测试需求。

3. 工业界试验性设计

特殊工艺验证：如 SiGe 射频芯片、GaAs 化合物半导体，用 MPW 低成本测试工艺适配性；

改版优化：现有产品升级时，用 MPW 快速验证改版方案，再投入量产。

八、总结：MPW 是 IC 设计的 “试错神器”，早用早省钱

MPW 的核心价值，是让 “小众需求” 也能享受芯片流片服务 —— 不用承担全额光刻版费用，

不用达到量产规模，花小钱就能拿到实际芯片，这对高校、初创来说，是从 “仿真到实物” 的关键一步。

随着 IC 工艺越来越先进，光刻版费用越来越高，MPW 的省钱优势会更突出。

未来，甚至量产客户也会用 MPW 降低初期成本，但对多数用户来说，MPW 的核心定位依然是

“试验验证”—— 用最低成本试错，确认设计可行后，再投入大规模流片，这才是 IC 设计的 “稳妥之路”！
