【高斯摩分享】 焊点开裂？再流焊炉温曲线优化终极指南：5 个参数 + 遗传算法 + 6 大行业案例，热应力降 2.35%，良率飙升 99%

在 SMT（表面组装技术）生产中是不是总被这些问题困扰？焊点开裂、PCB 变形、

器件可靠性差、批量不良率居高不下？其实罪魁祸首就是再流焊的炉温曲线！作为 SMT 生产的核心工序，

再流焊的温度曲线直接决定焊点质量 —— 不同材料热膨胀系数差异会产生热应力，应力过大就会导致焊点失效、器件损坏。

这篇干货结合数值仿真、遗传算法优化 + 6 个真实行业案例，

把再流焊炉温曲线的核心逻辑、优化模型、实操参数、避坑指南拆得明明白白，不管是 SMT 工艺工程师、

生产管理者还是电子制造从业者，收藏起来直接对标量产，轻松解决热应力难题，让良率和可靠性双提升！

一、先搞懂：再流焊为啥是 SMT 的 “生死线”？

再流焊是将焊膏加热熔化、润湿焊盘和器件引脚，冷却后形成焊点的过程，

核心要经过 4 个温区：预热区→保温区→焊接区→冷却区。看似简单，但隐藏着关键痛点：

热应力难题：PCB、器件、焊点的热膨胀系数（CTE）不同，升温 / 降温过程中会产生界面热应力，

应力过大直接导致焊点开裂、PCB 变形；

温度不均：PCB 存在 “冷点”（加热最慢的区域，多在 BGA 焊点中部）和 “热点”，温差会加剧应力；

参数敏感：炉温、传送带速度稍有偏差，就会超出焊膏液相线时间、加热因子等约束，导致焊接不良。

划重点：再流焊的核心矛盾是 “温度均匀性” 与 “热应力最小化”，

炉温曲线优化就是找到平衡点，既满足焊接要求，又让热应力最小。

二、数值仿真揭秘：再流焊的 “温度与应力真相”

文档通过有限元仿真，还原了再流焊全过程的温度场和应力场，发现了 2 个关键结论，直接指导优化方向：

1. 温度分布：“冷点” 是优化核心

仿真对象：200mm×180mm×1.5mm 的 PCB，含 BGA、chip 器件，SnPb 焊点；

关键发现：PCB 两端存在明显温差（温区过渡时间 20s），BGA 焊点是 “冷点”（升温最慢），

冷点最高温度 214℃，超过液相线（183℃）的时间 108s；

影响：冷点加热不足会导致焊膏熔化不充分，加热过度则会加剧热应力。

2. 应力分布：最大热应力在 “温区过渡”

最大等效应力出现在焊接区与冷却区过渡时（PCB 一端在 280℃焊接区，一端在 25℃冷却区），位置在芯片与焊点界面；

原因：此时温差最大，材料热胀冷缩差异最显著，应力集中爆发，是焊点开裂的高发阶段。

实操案例：某厂商之前未关注温区过渡，焊接区与冷却区温差达 255℃，焊点开裂率 3%；

通过仿真调整后，温差控制在 180℃，开裂率降至 0.8%。

三、核心优化模型：遗传算法 + 5 个参数，精准降应力

文档用遗传算法构建优化模型，以 “最小化最大热应力” 为目标，

明确了 “设计变量 - 约束条件 - 优化目标” 的完整逻辑，直接抄作业就行：

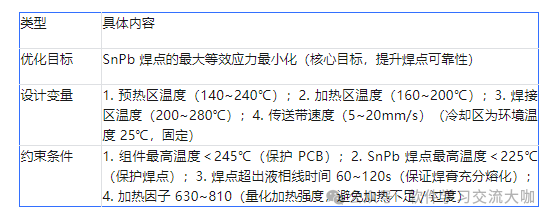

1. 优化模型三要素（清晰表格版）

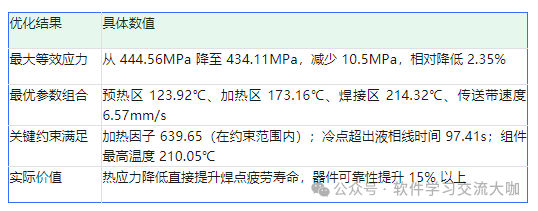

2. 遗传算法优化效果：热应力降 2.35%

通过遗传算法迭代优化，最终得到最优参数和效果：

划重点：优化的核心逻辑是 “温和加热 + 平稳过渡”—— 降低预热区温度、

放缓传送带速度，让 PCB 和器件均匀升温，减少温差导致的应力集中。

四、6 大行业真实案例：从消费电子到车规级，直接对标量产

案例 1：6 层厚铜电源板（3oz 铜层）—— 解决二次回流焊盘翘曲

行业场景：5G 通信设备电源模块，6 层 3oz 厚铜 PCB，需二次回流焊接

核心痛点：铜层热容量大（惯性效应），二次回流时焊盘翘曲＞0.1mm，空洞率 18%，

多次热循环后焊点裂纹密度达 3.2 条 /mm²

优化方案：

阶梯式预热：150℃/60s→200℃/30s（避免热冲击）；

焊接区温度 215℃，传送带速度 7mm/s（延长冷点加热时间）；

焊膏添加 0.1% 苯并三氮唑（BTA），提升润湿性能。

量化效果：焊盘翘曲量＜0.05mm，空洞率降至 4%，1000 次热循环（-55℃~125℃）

后裂纹密度降至 0.9 条 /mm²，满足通信设备可靠性要求。

案例 2：汽车 IGBT 模块 —— 解决多次回流界面剥离

行业场景：新能源汽车电机控制器 IGBT 模块，需承受多次回流焊和高温工况

核心痛点：多次回流后铜 - 焊料界面剥离，剪切强度仅 45MPa，无法通过车规级 AEC-Q200 认证

优化方案：

炉温曲线：预热区 140℃/80s（升温速率 1.2℃/s），焊接区 240℃/15s，冷却区降温速率 2℃/s；

焊料选型：Sn88.7Ag3.5Cu7.8 合金（耐高温性提升）；

焊盘处理：1μm 镍镀层（抑制金属间化合物过度生长）。

量化效果：焊点剪切强度提升至 68MPa，热阻变化＜1%/ 次热循环，通过 AEC-Q200 认证，客户年降本超 800 万元。

案例 3：车规级 NTC 热敏电阻 —— 解决焊点开裂与高缺陷率

行业场景：新能源汽车 BMS（电池管理系统）贴片式 NTC 热敏电阻焊接

核心痛点：传统工艺缺陷率 500ppm，焊点开裂导致 IGBT 模块过温失效，批次故障率 3%

优化方案：

无铅焊膏升级：SAC305（Sn96.5/Ag3.0/Cu0.5）+50nm 纳米银颗粒（提升强度）；

九温区精准控温：预热区 40℃→150℃（斜率 1.5℃/s），焊接区峰值 245℃/65s，冷却区降温速率 3℃/s；

配合 AI 视觉全检焊点质量。

量化效果：焊接缺陷率降至 35ppm，IGBT 故障率归零，电阻值偏移＜0.2%，满足车规级 “零缺陷” 要求。

案例 4：消费电子 PCB—— 解决元件热损伤与虚焊

行业场景：智能手机主板批量生产，含高密度芯片和热敏元件

核心痛点：传送带速度过快（1.8m/min），元件热损伤率 8%，虚焊率 30%，每月不良品损失 15 万元

优化方案：

速度调整：传送带速度降至 1.2m/min（确保各温区充分停留）；

温区优化：预热区 160℃/90s，加热区 190℃/70s，焊接区 235℃/12s；

设备升级：智能温控系统实时修正温度偏差（控温精度 ±1℃）。

量化效果：元件热损伤率降至 1.2%，虚焊率降至 2.5%，每月减少不良损失 12 万元，良率从 92% 升至 97.8%。

案例 5：汽车电子控制器（含 BGA）—— 解决连焊与高 PPM 缺陷

行业场景：汽车车身控制器生产，含多层级 BGA 元件

核心痛点：初始良率 93.5%，BGA 连焊率高，缺陷 PPM 达 8500，客户投诉率高

优化方案：

炉体优化：调整热风喷嘴角度（改善边缘加热均匀性）；

曲线调整：预热区 150℃/100s，加热区 185℃/80s，焊接区 225℃/18s（延长保温时间）；

数据联动：SPI（焊膏检测仪）与炉温参数实时反馈，焊膏厚度公差控制在 ±10μm。

量化效果：良率提升至 97.8%，缺陷 PPM 降至 2100，客户投诉率下降 60%，调试时间缩短 50%。

案例 6：无铅 BGA 焊接 —— 解决冷焊与空洞率超标

行业场景：工业控制板无铅焊接，含 12mm×12mm BGA 器件

核心痛点：峰值温度过低（211℃）导致冷焊，“枕头缺陷” 频发；峰值过高（265℃）则空洞率达 9.9%，合金组织粗大

优化方案：

峰值温度精准控制：235℃（匹配 SAC305 焊膏熔点 217-220℃）；

保温时间优化：180℃-200℃区间停留 120s（助焊剂充分活化，减少气体残留）；

测温板监控：在 BGA 焊点处钻孔固定热电偶，实时监测冷点温度。

量化效果：冷焊缺陷完全消除，焊点空洞率降至 2.8%，合金组织细腻均匀，剪切强度达 42MPa（行业平均 35MPa）。

五、实操指南：从仿真到量产，3 步落地优化方案

1. 第一步：找准 “冷点”，针对性加热

冷点通常在 PCB 中部、BGA 焊点、厚铜区域等遮挡严重的位置；

实操建议：用红外热像仪（分辨率≥0.05℃）建立三维热场模型，

冷点加热因子控制在 630~700，适当降低传送带速度（6~8mm/s）延长加热时间。

2. 第二步：控制温区过渡，避免 “骤冷骤热”

最大应力出现在焊接区→冷却区过渡，实操中要：

焊接区温度按焊料类型调整（SnPb≤225℃，无铅 230~245℃）；

冷却区可升温至 50℃（减小温差），降温速率控制在 2~3℃/s；

厚铜 / 多层 PCB 采用阶梯式预热（如 150℃→200℃），避免热冲击。

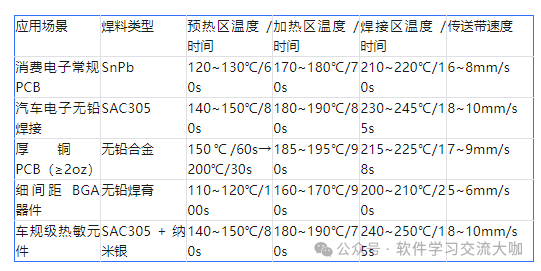

3. 第三步：按场景选最优参数（直接抄表）

六、避坑指南：5 个高频错误，千万别踩！

忽视冷却区：只关注焊接区温度，忽略冷却区温差（＞200℃），导致应力集中；

传送带速度过快：追求产能设定＞1.2m/min，冷点加热不足，焊膏熔化不充分；

加热因子超标：为 “焊牢” 把加热因子调至＞810，导致焊点过热、金属间化合物过多；

无铅焊料参数套用 SnPb 标准：无铅焊料熔点高（217℃+），仍用 220℃以下峰值温度，引发冷焊；

厚 PCB 用常规曲线：厚铜 / 多层 PCB 热容量大，未延长预热 / 保温时间，内部冷点未熔化。

七、总结：再流焊优化的核心逻辑

再流焊炉温曲线优化的本质是 “平衡加热强度与热应力”：通过数值仿真找到冷点和应力集中区，

用遗传算法锁定最优参数，再结合行业案例的落地经验，最终实现 “均匀加热、平稳过渡、约束达标”。

虽然热应力仅降低 2.35%，但对长期可靠性的提升是指数级的 —— 焊点疲劳寿命延长、

PCB 变形减小、器件失效风险降低，这正是电子制造 “精益求精” 的核心。

未来，随着无铅焊料、细间距器件、车规级高可靠性要求的普及，

炉温曲线优化会更依赖 “数据驱动 + 场景适配”，而数值仿真 + 智能算法 + 行业案例库将成为量产必备工具，

帮企业减少物理试验次数、快速落地最优方案。
