一、先搞懂：为什么引线键合能稳坐 “主流宝座”？
随着集成电路向小型化、高集成化发展，封装内部连接要求越来越高，但引线键合凭 3 大优势至今无可替代：
适配性极强：支持多种封装形式（DIP、QFP、BGA 等），从普通 IC 到微波器件、大功率器件都能用；
成本可控：工艺简单，无需复杂设备，材料成本低，适合大批量生产；
可靠性高：经过多年技术迭代，键合强度、电气性能稳定，还能向细间距、高性能延伸。
划重点：文档明确提到，未来 10-20 年，引线键合仍会是中低端封装的主流，
甚至能通过硅片凸点生成延伸到倒装芯片工艺，生命力超强！
二、核心工艺：3 种键合方式对比，热压超声是 “性价比之王”

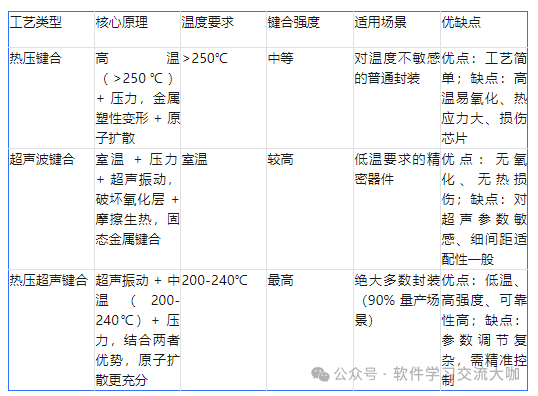

引线键合按能量传递方式分 3 种工艺，其中热压超声键合因 “低温高强度” 成为当前主流，3 种工艺对比一目了然：
实操案例：某消费电子厂商原本用热压键合，键合强度 15g，氧化率 8%；
换成热压超声键合后，温度控制在 220℃，键合强度提升至 22g，氧化率降至 1.2%，良率从 92% 升至 97.5%。
三、两种基本形式：球键合 vs 楔键合，选对才不踩坑
引线键合的核心是 “两点一线”（芯片焊盘→引线→框架 / 基板），分球键合和楔键合两种形式，
适用场景天差地别，选错直接导致键合失效：
（一）球键合：“全方位连接王者”
核心流程：
金丝穿过毛细管劈刀，顶端电火花烧球（自由空气球，直径是线径 2-3 倍）；
劈刀施压，球与芯片焊盘键合（第一焊点）；
劈刀牵引引线成形线弧，与框架键合（第二焊点）；
拉尾线，为下一次烧球做准备。
关键参数：
球直径：线径 1.5-4 倍（细间距 1.5 倍，大焊盘 3-4 倍）；
线弧高度：常规 150μm，随线径调整；
引线长度：不超过线径 100 倍，无下垂、无摇摆。
适用场景：
引线：直径≤75μm 的细金丝（抗氧化、成球性好）；
焊盘间距：>100μm；
封装类型：普通 IC、消费电子芯片（如手机、电脑芯片）。
（二）楔键合：“细间距精准专家”
核心流程：
引线穿过楔形劈刀通孔，与焊盘成 30-60° 角；
劈刀施加压力 + 超声能量，直接键合（无烧球步骤）；
牵引引线至第二焊点，沿同一方向完成键合（单一方向工艺）。
关键参数：
焊点尺寸：比线径大 2-3μm 即可；
焊盘设计：长轴与键合路径一致；
线间距：保持一致性，适配细间距。
适用场景：
引线：铝丝（室温超声）、金丝（150℃热压超声）；
焊盘间距：≤50μm（细间距封装）；
封装类型：微波器件、大功率器件、精密传感器。

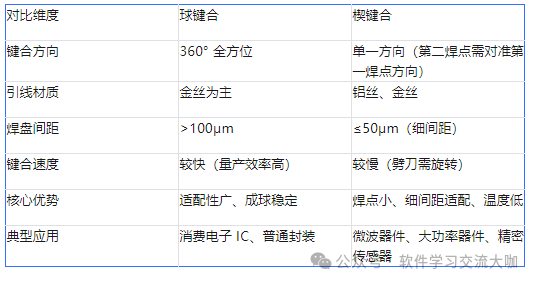

两种形式核心对比表
四、核心参数优化：4 个参数决定键合质量，直接抄作业！
文档通过大量实验和有限元模拟，得出引线键合的 “黄金参数范围”，重点控制 4 个核心参数，键合强度和良率直接翻倍：
1. 键合温度：200-240℃是 “黄金窗口”
过低：无法去除氧化膜，原子扩散不足，键合不牢；
过高：金属氧化严重，产生热应力，影响器件可靠性；
实操建议：热压超声键合优先选 220℃，细间距封装可降至 200℃，避免超过 240℃。
2. 键合时间：几毫秒精准控制
过长：焊点尺寸过大（超出焊盘），易产生空洞；
过短：塑性变形不足，键合强度低；
实操建议：第一焊点 3-5ms，第二焊点 2-4ms，根据引线直径调整（细金丝时间稍短）。
3. 超声功率与键合压力：相互匹配是关键
超声功率：过小→引线未成形、尾丝翘起；过大→焊盘破裂、根部断裂；
键合压力：过小→超声能量传导不足；过大→抑制超声振动，形成中心未键合区域；
实操建议：功率按引线直径调整（75μm 金丝选 0.5-0.8W），压力与功率匹配（0.5W 功率对应压力 50-80g）。
4. 线弧参数：无下垂、无摇摆
线弧高度：常规 150μm，细间距封装降至 100μm；
线弧长度：不超过线径 100 倍，避免水平摇摆或垂直下垂。
实操案例：某厂商生产 75μm 金丝球键合，初始参数温度 250℃、功率 1.0W，焊盘破裂率 3%，键合强度 18g；优化后温度 220℃、功率 0.6W、压力 60g，焊盘破裂率降至 0.3%，键合强度提升至 25g。
五、材料选型：金丝 vs 铝丝，选对不浪费成本

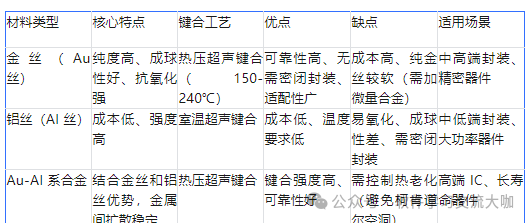

引线键合材料直接影响可靠性和成本，3 种主流材料对比：
避坑提醒：Au-Al 系键合要避免长期高温环境，否则会产生金属间化合物和空洞，导致电阻增大、键合失效。
六、设备核心：换能器 + 定位系统，精度决定上限
引线键合设备的核心是 “精准传递能量 + 精准定位”，重点关注 3 个部分：
1. 超声换能器（核心中的核心）
组成：压电陶瓷（PTZ）+ 变幅杆 + 劈刀；
作用：将电信号转化为超声振动，放大后传递到键合点；
关键指标：共振频率≥120kHz（能量传递效率高），振动轨迹稳定。
2. 定位与检测系统
定位精度：细间距封装要求亚微米级（焊盘间距 35μm 需定位精度≤1μm）；
检测系统：嵌入传感器实时监测键合力、超声能量、接触状态，避免间接监测的误差。
3. 劈刀选型
球键合：毛细管劈刀（陶瓷材质，垂直孔道）；
楔键合：楔形劈刀（钨碳 / 碳钛合金，带角度进丝孔）；
选型建议：细间距封装选细颈劈刀，提升超声传导效率。
七、实操避坑指南：5 个高频问题，避开损失百万！
焊盘破裂：超声功率过大或压力过高→降低功率（0.5-0.8W），压力匹配功率；
键合不牢：温度过低或时间过短→调整温度至 200-240℃，延长键合时间至 3-5ms；
金属氧化：温度过高或引线表面不洁→降低温度，使用前清洁引线表面；
焊点超出焊盘：键合时间过长或烧球过大→缩短时间，控制球直径为线径 2-3 倍；
柯肯道尔空洞：Au-Al 系长期高温→降低工作温度，避免器件长期处于 150℃以上环境。
八、发展趋势：细间距 + 铜丝键合 + 智能化，未来必学！
细间距化：焊盘间距从 35μm 缩小至 20μm，要求设备定位精度更高（亚微米级）；
铜丝键合崛起：铜丝成本低、强度高、金属间扩散慢，需搭配保护气氛（防氧化）和多级超声驱动；
智能化升级：实时监测键合参数、自动优化线弧轨迹、设备振动抑制，提升量产稳定性；
新材料适配：低介电常数材料、柔性基底封装，要求引线更软、超声功率更低。
