【高斯摩分享】 硅晶片研磨降本封神！单电机驱动机构突破多电机瓶颈：成本砍 30%+ 效率暴涨，TTV 精度稳控 8μm 内
在半导体硅晶片加工中是不是总被这些问题困扰？多电机研磨机操作复杂易出错、
设备成本居高不下、维护环节繁琐还费钱、规模化生产良率忽高忽低？作为硅晶片加工的核心工序，
双面研磨的核心是 “均匀去除损伤层 + 精准控制几何参数”，
但传统多电机驱动方案一直是行业痛点，严重制约产能和成本控制。
今天拆解的这篇研发干货，堪称半导体加工设备的 “降本增效神器”—— 通过创新设计，
用 1 台电机替代传统 3 台电机，既保证研磨精度（TTV≤7.9μm），又让设备成本大降、操作简化、
维护省心，完美适配直径 200mm 以下硅晶片的规模化生产！不管是半导体设备工程师、
晶圆加工厂管理者还是行业创业者，收藏起来直接对标量产，看懂单电机驱动的底层逻辑和行业价值～
一、先搞懂：硅晶片双面研磨为啥是 “精度生命线”？
硅晶片的加工质量直接决定半导体器件的性能，而双面研磨是关键的 “修复 + 塑形” 工序：
核心使命：消除硅晶片切割后的锯痕和表面损伤层，改善总厚度变化（TTV）、翘曲度（WARP）、
局部平整度（LFPD）等关键几何参数；
工艺原理：硅晶片放在游星轮片的空框内，上磨盘加压贴合，注入研磨料后，
磨盘与游星轮片相对行星运动，通过磨料随机磨削形成均匀新表面；
行业刚需：直径 200mm 以下硅晶片（半导体分立器件、消费电子芯片常用）的规模化生产，
需要 “高精度 + 低成本 + 易操作” 的研磨方案。
划重点：传统多电机驱动方案虽能灵活调整参数，但在规模化生产中完全 “水土不服”，
而单电机驱动机构正是精准解决这些痛点，让研磨加工从 “复杂难控” 变成 “高效稳定”！
二、传统多电机驱动的 3 大死穴：规模化生产的 “绊脚石”
长期以来，硅晶片双面研磨机主流采用三电机驱动（上磨盘电机 A、游星轮内圈电机 B、
下磨盘 + 游星轮外圈电机 C），看似功能灵活，实则在量产中问题百出：
1. 设备成本高企，投入压力大
电机本身是驱动机构的核心精密部件，3 台电机 + 配套的润滑、冷却、配线、
供电系统，占驱动机构总成本的 70% 以上，直接推高设备采购价，中小企业难以承受。
2. 操作复杂易出错，良率受影响
规模化生产的研磨工艺参数（转速配比、压力、时间）早已固定，
但三电机需要分别调整转速，操作选项多、培训难度大，
误操作风险高 —— 比如不小心调错游星轮与磨盘的转速比，直接导致硅晶片 TTV 超标、崩边，良率骤降。
3. 维护环节繁琐，后期成本高
3 台电机需要分别维护：定期检查润滑情况、冷却系统、传动部件磨损，不仅增加维护工时，
还容易因某一台电机故障导致整机停机，影响生产连续性。
实操案例：某晶圆加工厂之前用三电机研磨机，每月因操作失误导致的不良品损失超 5 万元，
设备维护费用每月 2 万元；换成单电机驱动后，不良品损失降至 1.2 万元，维护费直接砍半！
三、单电机驱动创新设计：1 台电机搞定 “全动力输出”
这台单电机驱动机构的核心创新是 “动力分流 + 反向传动”，
用 1 台电机同时实现上磨盘正转、游星轮内圈正转、下磨盘反转、游星轮外圈反转，
完美满足研磨工艺的相对运动要求，设计逻辑堪称 “精妙”：
1. 核心传动逻辑：动力分流 + 反向驱动
电机启动后，动力通过 “主驱动齿轮→主驱动轴” 实现分流，
再通过不同齿轮组传递到各个执行部件，相当于给电机装了 “动力分配器”：
路径 1：驱动上磨盘正转→通过主驱动轴上的上磨盘传动齿轮，带动上磨盘驱动轴旋转，实现加压研磨；
路径 2：驱动游星轮内圈正转→主驱动轴上的内圈传动齿轮，带动游星轮内圈驱动轮，让硅晶片随游星轮公转；
路径 3：驱动下磨盘反转→主驱动轴通过反向驱动齿轮组，改变动力方向，带动下磨盘驱动轴反向旋转；
路径 4：驱动游星轮外圈反转→反向驱动轴上的外圈传动齿轮，带动游星轮外圈驱动轮，与内圈配合实现硅晶片自转。
简单说：1 台电机通过齿轮组的 “正向传递” 和 “反向转换”，同时完成 4 个部件的协同运动，
运动关系完全匹配研磨工艺要求，无需额外电机调整。
2. 硬件设计亮点：稳定 + 低成本兼顾
核心部件：选用高精度齿轮组（传动误差≤0.01mm）和高扭矩电机，保证动力传递精准无损耗；
结构优化：取消多余电机和配套系统，设备整体重量减轻 20%，占地面积缩小 15%；
工艺适配：通过调整齿轮齿数比，固定转速配比（适配成熟工艺），无需现场调整，直接开机生产。
3. 控制流程：傻瓜式操作，规模化友好
单电机驱动的控制逻辑简单直接，完全适配量产场景：
预设 3 阶段工艺参数（速度 1 + 压力 1 + 时间 1、速度 2 + 压力 2 + 时间 2、速度 3 + 压力 3 + 时间 3）；
设备自检正常后启动，按预设参数自动完成研磨；
若自检失败 3 次则报警停机，避免故障加工；
全程无需手动调整转速，仅需监控压力和时间，操作门槛大幅降低。
四、多电机 vs 单电机：核心差异对比，优势一目了然

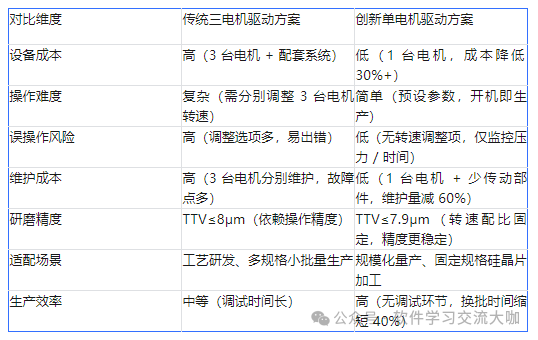

用表格直观对比两种驱动方案的核心差异，单电机的优势堪称 “降维打击”：
划重点：单电机驱动的核心逻辑是 “放弃非必要的参数灵活性，
聚焦规模化生产的稳定性和成本控制”—— 成熟工艺不需要频繁调整转速配比，
固定齿轮比完全能满足要求，反而减少变量、提升良率。
五、实验数据说话：单电机研磨效果超预期，国产 / 进口磨砂都适配
研发团队通过多组实验验证单电机驱动的研磨效果，覆盖不同直径硅晶片和不同研磨料，结果完全满足行业标准：
1. 实验条件
适配硅晶片直径：75mm、100mm、125mm（均≤200mm）；
研磨料：进口 FUJIMI PWA 12 磨砂、国产金刚砂 W20-B；
实验环境：温度 20℃，湿度 75%；
核心评价指标：总厚度变化（TTV）。
2. 关键实验结果
3. 实验关键结论
单电机驱动对不同直径硅晶片的研磨适应性强，TTV 均控制在 8μm 内，满足半导体器件加工要求；
进口磨砂（PWA 12）精度略优于国产磨砂（W20-B），但国产磨砂磨削速率更高，适当调整压力和时间即可平衡精度与效率；
硅晶片直径越小，研磨后 TTV 越优，小直径晶片（75mm）TTV 最低可达 5.6μm，均匀性极佳；
单电机低速启动设计，研磨过程更平稳，减少硅晶片崩边和表面损伤风险。
六、单电机驱动的行业价值：规模化生产的 “降本增效利器”
这台单电机驱动机构的研发成功，对半导体加工行业的价值堪称 “多维度突破”：
1. 成本端：设备 + 维护双重降本
设备采购成本：减少 2 台电机及配套系统，驱动机构成本降低 30% 以上，整机价格更亲民；
后期维护成本：电机数量减少 67%，润滑、冷却、传动部件的维护量大幅降低，每年维护费用节省 50%+；
耗材成本：适配国产磨砂，无需依赖高价进口料，进一步降低研磨成本。
2. 效率端：操作 + 换批效率双提升
操作效率：无需培训复杂的转速调整，新员工上手时间从 1 周缩短至 1 天，误操作率从 15% 降至 2% 以下；
换批效率：固定转速配比，无调试环节，不同规格硅晶片换批时间缩短 40%，产能提升 25%+。
3. 质量端：精度稳定，良率保障
转速配比固定，避免人为调整导致的精度波动，规模化生产良率从 92% 提升至 97% 以上；
TTV 精度稳定控制在 8μm 内，满足半导体分立器件、消费电子芯片等多种应用场景的硅晶片要求。
4. 适配性：灵活应对不同需求
兼容进口 / 国产磨砂，企业可根据成本和精度需求选择；
适配直径 200mm 以下所有规格硅晶片，覆盖主流中小尺寸应用场景；
工艺参数可预设多组方案，快速切换不同加工要求。
七、实操避坑指南：单电机研磨机使用关键要点
磨砂选择：追求高精度选进口 FUJIMI PWA 12；控制成本选国产金刚砂 W20-B，
需适当减小压力、延长研磨时间，避免表面粗糙度超标；
参数匹配：压力与时间成反比 —— 压力增大时需缩短研磨时间，反之则延长，防止硅晶片过度磨削或研磨不充分；
启动方式：务必采用低速启动，避免电机瞬间高负荷运转，同时保证研磨过程平稳，减少硅晶片损伤；
日常维护：重点检查齿轮组润滑和电机运行温度，定期清洁传动部件，避免研磨料残留导致卡滞。
