【高斯摩分享】 划片不丢片 + 刀片寿命翻倍！UV 固化工艺终极指南：自制设备成本省 80%，粘附力精准可控，芯片拾取零残留
在半导体划片生产中是不是总被这些噩梦缠绕？小芯片被冷却水流冲走、UV 膜粘附力太强导致拾取困难、
刀片被掉落芯片砸裂报废、进口 UV 固化设备动辄 10 万 + 天价？作为划片后 UV 膜处理的核心工序，
UV 固化的本质是 “精准降低膜的粘附力”—— 既要保证划片时芯片不脱落，
又要让后续装片时能顺畅拾取，这道工序直接决定产能、良率和设备损耗。
今天拆解的这篇干货，堪称划片生产的 “避坑神器”—— 从工艺原理到参数优化，
从设备自制到实操案例，全流程揭秘 UV 固化的底层逻辑，不仅能解决芯片脱落、残留难题，
还能自制设备（成本仅 5000 元）替代 10 万 + 进口设备，适配硅片、石英、
陶瓷等多种材料，划片良率飙升至 99%+！不管是半导体划片厂管理者、设备工程师还是行业创业者，
收藏起来直接对标量产，看懂 UV 固化的 “降本增效密码”～
一、先搞懂：UV 固化为啥是划片生产的 “保命工序”？
划片后 UV 膜的粘附力控制是行业公认的 “两难问题”：粘附力太弱，
划片时芯片被水冲掉；粘附力太强，装片时拾取困难还易留残胶。而 UV 固化的核心使命，就是解决这个矛盾：
1. 核心作用：精准调控 UV 膜粘附力
UV 膜由 “透明基膜 + 半透明粘附层” 组成，基膜不吸收紫外线，粘附层能选择性吸收 UV 光并发生变性 —— 经过 UV 照射后，
粘附力会从 “划片所需的高强度” 降至 “拾取所需的低强度”，完美平衡 “固定” 与 “脱离” 的需求。
2. 解决的 3 大行业痛点
痛点 1：小芯片脱落→划片时（尤其第二方向切割），小面积芯片因粘附力不足，被高速水流冲走，造成原材料浪费；
痛点 2：刀片报废→UV 膜与晶圆间有气泡，划片时芯片掉落，高速旋转的薄刀片被砸裂、砸出孔洞，单刀成本损失数百元；
痛点 3：拾取困难→高粘度 UV 膜未固化或固化不充分，粘附力太强，芯片拾取时易变形、留残胶，装片效率骤降。
划重点：传统解决方案（双轴分两次划片、降低划片速度）要么成本高，要么效率低，
而 UV 固化工艺是目前最经济高效的选择，尤其适配小芯片、硬质材料（石英、陶瓷）划片！
二、UV 固化工艺核心参数：3 个关键指标 + 4 大避坑点，直接抄作业
UV 固化的效果好不好，全看参数能不能精准匹配 UV 膜和划片材料，这 3 个核心参数必须记牢，每个参数都藏着实操细节：
1. 紫外线波长：365nm 是 “黄金波长”
原理：UV 膜的粘附层对特定波长的 UV 光吸收最强，波长偏差会导致固化效率暴跌；
最优选择：365nm 波长（吸收峰），这个波段能最快让粘附层变性，粘附力降幅最大；
避坑提醒：别用 200-300nm 的杀菌紫外灯！这类灯固化 UV 膜需要 15 分钟以上，
且易损伤芯片，必须选光谱集中在 300-400nm 的萤光紫外灯（低电压、发热少、寿命长）。
2. 紫外光强：30-120mW/cm² 是安全区间
核心要求：光强必须足够且均匀（均匀度 ±5% 以内），才能让粘附层快速、均匀变性；
光强不足的危害：表层胶先变性，会阻隔后续 UV 光，导致内层胶粘性无法完全去除，芯片拾取时仍有残留；
光强过强的危害：设备温升过高（超过 15℃），会破坏 UV 膜和芯片表面，还增加安全风险；
实操建议：根据 UV 膜厚度调整 —— 薄膜选 30-60mW/cm²，厚膜（硬质材料用）选 80-120mW/cm²。
3. 照射时间 + 距离：精准匹配才有效
照射时间：光强固定时，时间越长，粘附层接收的能量越多，
但并非越长越好 —— 一般控制在几秒到几十秒（薄膜短、厚膜长），过长会导致膜层老化；
照射距离：最佳距离是 “5-10 倍灯管直径”！根据球面波能量原理，
距离越近，UV 膜接收的能量越高（能量与距离四次方成反比），同时要保证能量分布均匀，尽量选小直径灯管；
适配原则：先试薄 UV 膜→再试厚膜；先试小芯片→再试大芯片；先试硅片→再试石英 / 陶瓷（透明材料需调整参数）。
4. 安全防护：必做的 “保命措施”
UV 光对人体危害极大：短期刺激眼睛导致红肿，长期照射皮肤可能诱发癌变，设备必须满足 2 个安全要求：
全密封设计：用不锈钢薄板做防护罩，焊缝氢弧焊密封，缝隙越小越好，防止 UV 光泄漏；
联动断电功能：UV 灯未关闭时，强行打开防护罩会自动切断电源，避免人体接触。
三、设备选型：自制 vs 进口，5000 元干翻 10 万 + 设备
UV 固化设备的核心需求是 “能量均匀、控制精准、安全可靠”，进口设备虽好但价格离谱，
自制设备完全能满足量产需求，性价比直接封神：

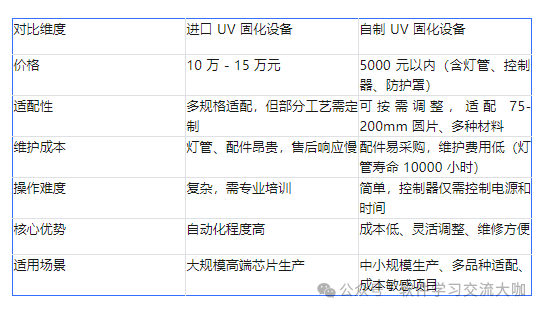

1. 进口 vs 自制设备核心对比
2. 自制设备核心部件选型（直接抄清单）
自制设备不用复杂设计，核心由 3 部分组成，零件选型直接决定效果：
紫外灯：选波长峰值 365nm、光强 30-120mW/cm² 的萤光紫外灯，
工作电压 220V/50Hz（无需额外电源变换），有效寿命 10000 小时以上；
控制器：无需复杂功能，只需满足 “计时精准（误差≤1 秒）、安全可靠、能控制电源开关”，可直接采购简易工业控制器；
密封防护罩：不锈钢薄板制作（抗 UV 老化、耐温），内置圆片架（避免芯片表面接触划伤），
顶部可通过挡板调整适配不同尺寸圆片；
辅助设计：接地防触电、散热结构（保证温升＜15℃）、防 UV 泄漏槽，细节拉满。
3. 设备安装调试关键步骤
先安装内部灯座，再固定外部元件，所有连接用金属螺钉，减少 UV 光泄漏；
每根灯管配独立电子镇流器，方便判断单灯工作状态，坏了可单独更换，不影响整体；
调试时严禁用肉眼直视 UV 灯，可通过 UV 膜粘附力变化判断灯是否正常启动；
反复调整灯管与 UV 膜的距离（5-10 倍灯管直径），确保能量分布均匀，无局部固化不充分。
四、实操案例 + 避坑指南：99% 的人会踩的 5 个雷区
1. 真实生产案例：自制设备的实战效果
某半导体厂用自制 UV 固化设备（成本 5000 元），适配 200μm 以下硅片和 450μm 厚石英片划片：
划片时：UV 膜粘附力充足，芯片无脱落，刀片未再出现被砸裂情况，刀片寿命从 500 片 / 刀提升至 1200 片 / 刀；
拾取时：UV 固化后粘附力精准降低，芯片拾取顺畅，背面零残胶，装片效率提升 30%；
良率：划片良率从 92% 提升至 99.3%，每月减少芯片浪费损失超 3 万元。

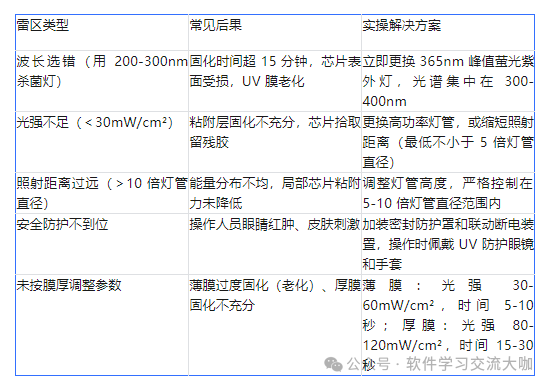

2. 5 个高频雷区 + 解决方案（直接避坑）
3. 不同材料适配技巧
硅片（不透明）：UV 光无法穿透，直接照射 UV 膜即可，推荐光强 60-80mW/cm²，时间 10-15 秒；
石英 / 玻璃（透明）：UV 光会穿透材料，需适当延长照射时间（15-25 秒）或提高光强（80-100mW/cm²），确保粘附层充分变性；
陶瓷片（半透明）：根据透明度调整，一般光强 70-90mW/cm²，时间 12-20 秒，先小批量试产再规模化。
五、总结：UV 固化的 “降本增效密码”
UV 固化工艺的核心逻辑是 “精准匹配参数 + 低成本设备”—— 不用追求高价进口设备，
自制设备就能满足量产需求；不用盲目延长照射时间，选对波长和光强才是关键。
它不仅能解决芯片脱落、拾取困难、刀片报废的行业痛点，
还能让划片良率、设备寿命、生产效率同步提升，堪称划片生产的 “隐形利润中心”。
未来随着芯片尺寸越来越小、硬质材料应用越来越广，UV 固化的重要性会愈发凸显，
掌握工艺参数优化和设备自制技巧，就能在激烈的行业竞争中抢占成本优势！
