【高斯摩分享】 回流焊炉温曲线设置封神指南！四阶段精准参数 + 缺陷速查，告别锡珠 / 空洞 / 墓碑，单焊点成本降 50%
在 SMT 生产中是不是总被这些问题逼疯？锡珠遍地、焊点空洞、元件墓碑歪斜、PCB 板变色，
不良率居高不下；更扎心的是，中国工厂单焊点回流焊成本竟是德国的 4 倍、
日本的 2 倍多！作为 SMT 制程的 “灵魂工序”，回流焊炉温曲线的设置直接决定焊点质量、
生产效率和综合成本 —— 设得好，零缺陷 + 低成本；设不好，返工不断 + 利润缩水。
今天这篇干货把 SMT 回流焊炉温曲线的设置逻辑、四阶段核心参数、
缺陷对应方案、成本优化技巧拆得明明白白，还附上 “不良缺陷 - 曲线问题” 速查表，
不管是 SMT 工艺工程师、产线管理者还是新手小白，
收藏起来直接对标量产，从 “凭经验试错” 变成 “精准设置”，不良率骤降 90%+，单焊点成本直砍一半！
一、先搞懂：回流焊为啥是 SMT 的 “生死线”？
表面贴装技术（SMT）能实现电子产品 “轻、薄、小、高性能”，
回流焊是其中最关键的一环 —— 电子元器件通过焊膏融化与 PCB 板刚性连接，而炉温曲线就是焊膏的 “融化指南”：
核心使命：让焊膏从 “膏状” 到 “熔融” 再到 “固化”，形成牢固焊点，同时避免元件、PCB 板因温度不当损坏；
行业痛点：90% 的 SMT 不良（锡珠、空洞、虚焊等）都和炉温曲线有关；
更可怕的是，多数工厂要么不做测温认证，要么懂测温却不会优化，导致电费浪费、良率低迷、成本高企；
关键认知：炉温曲线不是 “一成不变”，要根据锡膏特性、PCB 板厚度、元件大小动态调整，没有万能参数，但有 “万能逻辑”。
划重点：华为、中兴等头部企业能实现回流焊 “零缺陷 + 低成本”，
核心就是把炉温曲线玩到极致 —— 精准控温 + 闭环管理，这也是我们今天要拆解的核心！
二、回流焊炉温曲线四阶段：每个参数都藏着 “零缺陷密码”
回流焊炉温曲线分为预热区→恒温区（活性区）→回流区→冷却区四个阶段，
每个阶段的温度、时间、升温速率都有严格标准，一步错就可能导致全批次不良：
1. 预热区（升温区）：平稳升温，杜绝 “暴力加热”
核心作用：让 PCB 板和元件从常温逐步升温，挥发焊膏中的溶剂，避免因温差过大产生热应力；
关键参数：
温度范围：150-180℃；
升温速率：2-4℃/s（常温→预热开始）、2-3℃/s（预热终点→回流区）；
持续时间：80 秒左右；
常见误区：升温太快（＞4℃/s）→ 溶剂快速挥发，带着锡膏飞溅形成锡珠，
还可能导致元件 “墓碑效应”；升温太慢（＜2℃/s）→ 焊膏过度氧化，助焊剂活性下降，出现润湿不良。
2. 恒温区（活性区）：均匀受热，激活助焊剂
核心作用：让 PCB 板上不同大小、不同材质的元件温度趋于一致（温差 ΔT 最小），助焊剂充分活化，去除焊接表面的氧化物；
关键参数：
温度范围：150±10℃（围绕锡膏活性温度设定）；
持续时间：60-120 秒；
核心要求：曲线形态接近水平，避免温度波动；
常见误区：时间太短→ 助焊剂未完全激活，焊点易氧化、空洞；时间太长→ 焊膏过度氧化，飞珠增多、焊点灰暗。
3. 回流区（熔融区）：精准控温，让焊膏充分润湿
核心作用：焊膏完全融化，润湿 PCB 焊盘和元件引脚，形成可靠焊点；

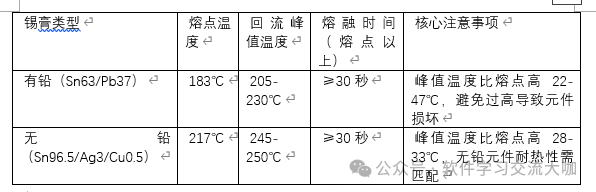

关键参数（分有铅 / 无铅锡膏，重中之重！）：
常见误区：峰值温度过低→ 冷焊、润湿不良、虚焊（枕头效应）；峰值过高→ PCB 板变色、
元件损坏、焊点脆性增加；熔融时间不足→ 焊膏未完全润湿，焊点不牢固。
4. 冷却区：快速固化，锁定焊点强度
核心作用：让熔融的焊膏快速冷却固化，形成致密、牢固的焊点，避免焊点结晶粗大导致强度不足；
关键参数：
冷却速率：建议 3-5℃/s（快速但不骤冷）；
终点温度：冷却至室温或≤100℃；
常见误区：冷却太慢→ 焊点灰暗、强度低，易出现焊点断开；冷却太快→ 产生热应力，导致 PCB 板变形、焊点开裂。
实操案例：某消费电子厂之前用 “凭感觉设曲线”，无铅锡膏峰值温度设 235℃，
熔融时间 25 秒，空洞率达 12%；按上述参数调整为峰值 248℃、
熔融时间 35 秒，冷却速率 4℃/s，空洞率直接降至 0.8%，良率从 88% 升至 99.2%。
三、SMT 不良缺陷速查：曲线问题对应方案，一看就会

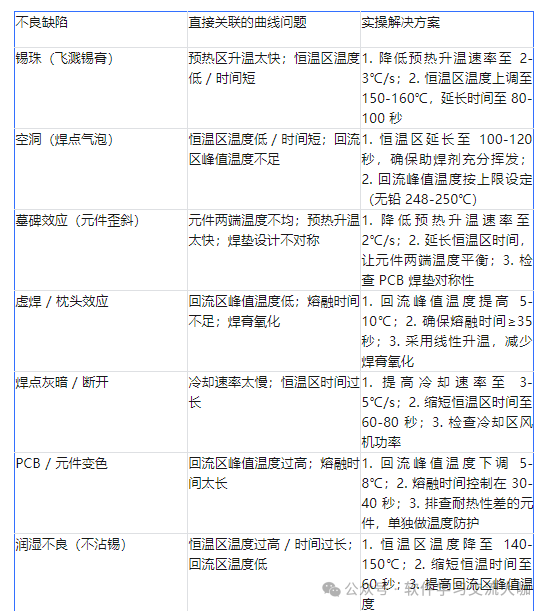

90% 的 SMT 不良都能在炉温曲线上找到原因，这份 “不良缺陷 - 曲线问题 - 解决方案” 速查表，帮你快速定位、精准整改：
避坑提醒：某工厂曾出现批量 “锡珠缺陷”，排查了焊膏、丝印都没问题，
最后发现是预热区升温速率达 5℃/s，调整为 2.5℃/s 后，锡珠缺陷直接清零 —— 很多时候，
不良不是材料问题，而是曲线设置没踩准！
四、炉温曲线精准设置四步法：从 “试错” 到 “一次成功”
不用再靠 “凭经验调温度、反复试错”，按这四步走，快速设置出适配自家产品的炉温曲线：
第一步：摸清 “三大核心要素”，不做无用功
设置前必须搞清楚这 3 件事，否则都是瞎忙活：
锡膏特性：是有铅还是无铅？熔点多少？活性温度范围（可查锡膏 datasheet）；
PCB 板情况：厚度（厚板需延长加热时间）、板材（是否耐高温）、元件分布（有无大型元件 / 耐热性差的元件）；
设备参数：回流焊炉温区数量（常见 8 热 2 冷）、加热区有效长度、传送带速度范围、热风系统功率。
第二步：安装热电偶，精准测温（关键步骤！）
很多工厂跳过这步直接设温度，导致 “炉温显示值≠PCB 实际温度”：
热电偶安装：确保测试点无短接，极性与测试设备一致（温度转电动势有方向要求）；
测试点选择（至少 3 个，覆盖高 / 中 / 低温区）：
高温点：PCB 无元件边缘中心（温度最高）；
低温点：PCB 中心大型元件的焊点处（PLCC、QFP 等，温度最低）；
特殊点：耐热性差的元件表面（如连接器、敏感芯片）、客户指定测试点。
第三步：按四阶段初设参数，再微调优化
根据第一步的 “三大要素”，结合前文四阶段核心参数，先设初步曲线，再通过测温结果优化：
例：无铅锡膏（熔点 217℃）+ 1.2mm 厚 PCB + 常规元件 → 初步参数：
预热区：室温→170℃，升温速率 3℃/s，时间 80 秒；
恒温区：150℃，时间 100 秒；
回流区：峰值 248℃，熔融时间 35 秒；
冷却区：冷却速率 4℃/s，冷却至 100℃以下。
微调原则：低温点没达到活性温度→ 延长恒温时间 / 提高恒温温度；高温点超元件耐热→ 降低回流峰值 / 缩短熔融时间。
第四步：固化参数，定期校验
参数固化：优化后的数据保存为 “产品专属配方”，避免后续误改；
定期校验：每 15 天或更换锡膏 / PCB 批次时，重新测温校准，确保曲线稳定。
五、成本优化秘诀：从 “高耗低效” 到 “零缺陷低成本”
中国工厂回流焊成本高的核心原因：参数不当导致的返工、能耗浪费、设备损耗。
学华为等头部企业的 3 个成本控制技巧，单焊点成本直降 50%：
1. 闭环控制，杜绝返工
安装在线测温系统，实时监控炉温曲线，偏离设定范围自动报警；
定期培训工艺人员，建立 “缺陷 - 曲线” 快速响应机制，避免批量不良。
2. 优化设备，降低能耗
合理规划炉温：避免 “为了保险设高温”，按锡膏、元件耐受温度的 “下限 + 安全裕度” 设置，减少电费浪费；
定期保养设备：清理加热管、检查热风系统，保证加热效率，避免设备 “超负荷工作”。
3. 工艺稽查，延长设备寿命
定期对回流焊炉做 “全面体检”：检查加热区温差、传送带速度稳定性、冷却区风机功率；
培育工艺专家群：针对性解决复杂产品曲线设置问题，避免因曲线不当导致设备过度损耗。
实操案例：某中小型 SMT 厂按上述技巧优化后，单焊点成本从 0.8 元降至 0.4 元，
每月生产 100 万焊点，直接节省成本 40 万元；同时设备稼动率从 85% 提升至 98%，寿命延长 2 年。
六、总结：回流焊设置的 “核心逻辑”
回流焊炉温曲线设置的本质，是 “平衡焊膏需求、元件耐受、成本控制”：
焊膏需求：足够的温度和时间让其熔融、润湿；
元件耐受：不超过其最高耐热温度，避免损坏；
成本控制：精准设置减少返工、能耗浪费。
记住：没有 “万能参数”，但有 “万能方法”—— 先摸清三大要素，再按四阶段初设，
最后通过测温优化 + 缺陷整改，就能实现 “零缺陷 + 低成本”。
未来 SMT 的发展方向是 “无人化闭环控制”，提前掌握精准设置技巧，才能在行业竞争中占据优势！
