【高斯摩分享】 封装界双雄对决！芯片尺寸封装（CSP）vs 倒装焊接：谁是小型化时代的终极选择？

现在的电子设备越来越 “迷你”—— 手机越做越薄、智能穿戴设备小巧精致、

汽车电子和军事航天设备对性能和尺寸的要求更是严苛到极致。这背后，芯片封装技术是关键中的关键！

今天拆解的「芯片尺寸封装（CSP）」和「倒装焊接技术」，

堪称封装界的 “双雄”—— 一个以 “小尺寸 + 高兼容性” 出圈，一个靠 “高性能 + 高密度” 封神，这篇干货把两者的核心原理、

优势对比、应用场景和行业痛点拆得明明白白，不管是半导体从业者、

电子工程师还是行业观察者，收藏起来直接对标技术选型，再也不用在 “选 CSP 还是倒装” 之间纠结！

一、先搞懂：为什么这两种技术能成为封装界主流？

随着集成电路向 “高密度、多功能、小型化” 发展，传统封装（比如引线键合）

的短板越来越明显：封装面积大、引线长导致电学性能差、热 dissipation 不足。

而芯片尺寸封装（CSP）和倒装焊接技术，正是针对性解决这些问题，

成为消费电子、汽车电子、军事航天等领域的核心封装方案：

核心需求：封装面积最小化、I/O 数最大化、电学 / 热学性能最优、成本可控；

技术定位：CSP 是 “封装界的小而美”（封装面积≈芯片面积），倒装焊接是 “技术硬核担当”（无引线直接互连）；

应用场景：CSP 适配中低端高产量产品（如传感器、普通芯片），倒装焊接适配高端高密度产品（如 AI 芯片、大功率器件）。

二、芯片尺寸封装（CSP）：封装界的 “紧凑王者”

1. 定义：封装面积≈芯片面积，紧凑到极致

CSP 的核心定义是 “封装面积与芯片面积之比≈1”，简单说就是 “封装几乎和芯片一样大”，

彻底打破传统封装 “芯片小、封装大” 的痛点。比如一颗 1mm×1mm 的芯片，

CSP 封装后可能只有 1.2mm×1.2mm，比传统封装小 50% 以上。

2. 4 大主流类型：适配不同场景

文档中提到 CSP 主要有 4 种典型类型，每种都有专属优势和应用：

3. 核心优势：5 大亮点征服量产市场

CSP 能成为主流，关键在于它平衡了性能和实用性：

好芯片测试：封装前可对裸芯片进行全面测试，避免封装后不良品浪费，降低成本；

标准化程度高：封装形式统一，互换性强，适配现有生产线，不用大规模改造设备；

可修复性强：出现故障后可返工，不像倒装焊接那样难以维修；

芯片保护到位：树脂封装提供良好的保护环境，抗冲击、抗污染；

成本可控：工艺接近传统封装，无需专门新增高端设备，适合大批量生产。

4. 应用场景：哪里需要 “小而可靠”，哪里就有 CSP

消费电子：手机芯片、蓝牙耳机芯片、智能穿戴传感器；

汽车电子：普通传感器、控制芯片；

通用电子：中低端集成电路、物联网模块。

三、倒装焊接技术：封装界的 “性能天花板”

1. 原理：芯片 “倒扣” 互连，不用引线更高效

倒装焊接（Flip Chip）的核心逻辑特别好懂 —— 传统引线键合是 “芯片正面朝上，

用引线连接基板”，而倒装焊接是 “芯片正面朝下，在芯片焊盘上生长金属凸点（如金凸点），

直接倒扣焊接在基板上”，相当于芯片和基板 “面对面” 连接，省去了引线环节。

2. 3 大关键工艺：缺一不可的技术核心

倒装焊接的性能优势，依赖三大关键工艺的成熟：

凸点形成技术：在芯片焊盘上生长金属凸点（金、锡等），凸点是连接芯片和基板的 “桥梁”，要求尺寸均匀、导电性好；

倒装焊接技术：将芯片精准倒扣在基板上，保证凸点与基板焊盘精准对齐，焊接牢固；

下填充技术：焊接后在芯片和基板之间填充专用树脂，增强机械强度、散热性和可靠性，避免凸点受力损坏。

3. 核心优势：碾压传统技术的 5 大亮点

和传统引线键合、甚至 CSP 相比，倒装焊接的性能优势堪称 “降维打击”：

封装尺寸最小：无引线、无引线框架，封装面积≈芯片面积，比 CSP 还紧凑；

适配高 I/O 数：凸点可分布在芯片任意位置，数量远超传统引线键合，满足高端芯片（如 AI 芯片、CPU）的高引脚需求；

电学性能最优：凸点长度远短于引线，电感、电阻更小，信号传输更快、损耗更小；

热学性能更好：芯片直接与基板连接，散热路径短，能有效解决大功率器件的散热难题；

可靠性更高：无引线断裂风险，下填充树脂增强稳定性，失效焊点少。

4. 应用场景：高端领域的 “不二之选”

高端电子：AI 芯片、CPU、GPU；

汽车电子：大功率控制芯片、自动驾驶传感器；

军事航天：高可靠性、高性能器件；

传感器：需要小型化、高灵敏度的传感器封装。

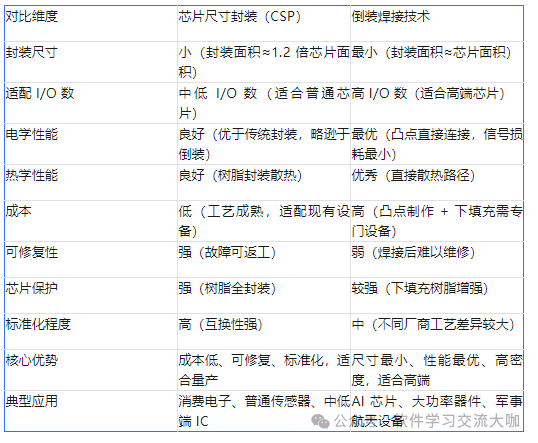

四、双技术终极对比：一张表看清谁更适合你

很多人纠结 “选 CSP 还是倒装焊接”，核心看需求 —— 是优先成本和可修复性，还是优先性能和高密度？一张表直接对比：

五、行业痛点与发展趋势：未来谁能更胜一筹？

虽然 CSP 和倒装焊接都是主流，但目前仍有技术瓶颈：

1. 现有痛点

倒装焊接：成本高（凸点制作和下填充设备昂贵）、工艺复杂（对齐精度要求高）、维修困难；

芯片尺寸封装：封装面积略大于倒装、高 I/O 数适配性不足，难以满足高端芯片需求。

2. 发展趋势

需求持续上升：随着电子设备小型化、高性能化，

两者的市场需求都在增长（全球 CSP 年消耗从亿块级增长，倒装焊接成为高 I/O 数封装主流）；

技术持续完善：倒装焊接的成本逐渐下降，下填充设备国产化推进；CSP 向高密度方向发展，适配更多中高端场景；

互补共存：未来不会是 “非此即彼”，而是 “按需选择”—— 中低端量产用 CSP，

高端高密度用倒装焊接，共同支撑电子产业发展。
