半导体检测中 Eagle 系列设备（搭配 CAL 1/CAL 2）堪称 “精度担当”！
但从开箱安装到软件操作、3D 扫描、OCR 识别，流程复杂还容易踩坑？
这份整合了 6 份官方文档的超全攻略，把硬件安装、软件配置、作业实操、
避坑技巧拆得明明白白，不管是新手入门还是老手查缺补漏，收藏起来直接用！
一、先搞懂：Eagle 设备的核心定位
Eagle 系列是 Camtek 旗下半导体检测核心设备，主打晶圆 / 芯片的 2D/3D 缺陷检测、
尺寸测量、OCR wafer ID 识别，搭配 CAL 1/CAL 2 自动化模块，
实现从上料、扫描到验证的全流程自动化，广泛用于封装测试、
晶圆检测等场景，核心优势是 “高精度 + 高自动化”，但操作门槛较高，规范流程是关键！
二、核心硬件：CAL 1 vs CAL 2 关键差异（收藏级表格）

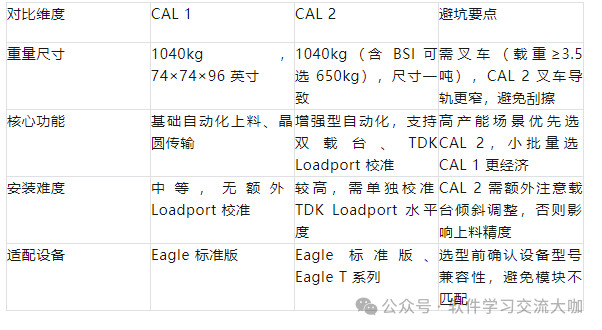

Eagle 设备主要搭配 CAL 1 和 CAL 2 自动化模块，两者核心差异一眼分清，选型不踩雷：
三、安装流程：4 大阶段 + 关键节点（新手必看）
Eagle 设备安装核心是 “安全 + 精准”，分 4 个阶段，每个节点都不能省：
1. 开箱与搬运（安全第一！）
必备工具：叉车（载重≥3.5 吨）、内六角扳手（M4/M5）、开口扳手（17mm/32mm）、水平仪
关键步骤：
检查包装箱：查看冲击传感器（有异常立即拍照联系厂商）、外观无破损；
开箱清洁：用 IPA 喷雾 + 无尘布擦拭设备，避免粉尘影响光学组件；
搬运注意：保留 X/Y/Z 轴运输支架（黄色），移动时抬起绿色支撑腿，避免磕碰导轨。
2. 定位与固定（精度基础）
环境要求：洁净室距离墙壁≥60cm，前后左右预留≥60cm 操作空间；
核心操作：
粗调水平：调整设备腿高度，使工作台距地面 110mm，轮子离地；
精准调平：用 32mm 扳手校准 X/Y 轴水平度，误差≤0.02°；
固定防护：安装防震支架、接地端子，CAL 2 需额外校准 TDK Loadport 倾斜度。
3. 接线与通气（通电前必查）
接线要求：
电源：230VAC，接地电阻≤4Ω，用万用表检测电压稳定性；
气源：气压 5.5-6.5bar，过滤精度≥2μm，露点＜4℃；
真空：AOI 端 - 0.9bar（10mm 管路），CAL 端 - 0.3bar（6mm 管路）；
避坑要点：接线前关闭总电源，气管接口拧紧，避免漏气导致设备报错。
4. 校准与验收（关键一步）
核心校准：
光学校准：安装光学头盖，用激光治具校准相机中心与光轴对齐；
机器人校准：移除 CAL 机器人运输支架，验证 X/Y/Z 轴运动顺畅；
软件校准：运行 FalCal 软件，初始化传感器（显示绿色为正常）；
验收标准：试扫描晶圆，2D 缺陷检测精度≤1μm，3D bump 高度测量误差≤2μm。
四、软件操作：GUI 导航 + 作业创建 + 扫描验证（实操干货）
Eagle 软件（Version 5.9.0）功能强大但不难，核心流程拆成 3 步：
1. 界面导航（5 分钟上手）
核心工具栏：
导航栏：Job Select（选作业）→ Setup（配置）→ Scan（扫描）→ Verify（验证）；
快捷工具：缩放（Zoom In/Out）、十字准星、自动对齐（Alignment）、缺陷地图（Defect Map）；
新手技巧：按 Ctrl + 双击可自定义快捷键，常用功能（如扫描启动）设为热键，提升效率。

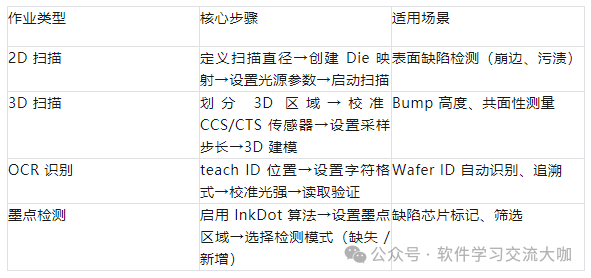

2. 作业创建（2D/3D/OCR 全覆盖）
3. 扫描与验证（数据精准不踩坑）
扫描设置：在 Recipe Editor 中定义扫描范围（全扫 / 随机抽样）、缺陷阈值；
验证流程：扫描后进入 Verify 界面，通过 “Set Good/Bad” 分类缺陷，支持批量重分类；
报告生成：自动生成 wafer map、缺陷统计报告，支持导出 Excel/HTML 格式。
五、避坑技巧：安装 + 操作 10 大常见问题（90% 新手会踩）
安装时忘记移除运输支架→导致轴运动卡顿，安装后对照 “约束移除清单” 逐项检查；
气源露点不达标→光学组件结露，提前确认气源过滤和干燥设备；
软件校准未完成就扫描→精度偏差，必须等 FalCal 所有元素显示绿色再启动；
3D 扫描步长设太小→效率低下，根据精度需求选择（常规 0.5-1μm）；
OCR 识别失败→检查光强（25-50%）和字符区域定义，确保无遮挡；
墨点检测漏检→启用 “Verify Ink Marking” 选项，二次验证墨点完整性；
设备接地不良→产生静电干扰，接地电阻必须≤4Ω；
扫描速度慢→关闭不必要的彩色抓拍，减少图像存储量；
CAL 2 载台倾斜→用水平仪校准 TDK Loadport，调整倾斜旋钮至误差≤0.01°；
报告导出失败→检查存储路径权限，确保 C 盘有足够空间。
六、维护保养：设备稳定运行的 3 个关键
日常维护（每周 1 次）：
清洁光学镜头（用无尘布蘸 IPA 轻轻擦拭）；
检查气管接口无漏气，电源线路无破损；
清理设备内部粉尘（用压缩空气吹扫）。
定期校准（每月 1 次）：
重新运行 2D 光学校准，确保相机中心对齐；
验证机器人运动精度，调整伺服参数；
检查光源强度，衰减超过 30% 及时更换。
长期存放：
断电前清洁设备，套上防尘罩；
定期通电（每月 1 次），避免组件老化。
