一块指甲盖大小的芯片，能承载百亿级晶体管，驱动手机、电脑、
汽车等千万种设备 —— 这背后是一套横跨 “微米到纳米”“化学与物理”“精密机械与材料科学”
的复杂制造体系。从光秃秃的硅晶圆，到能实现复杂运算的芯片，
需要经历 “前段造芯、后段封身” 两大阶段，数十道核心工艺，
每一步误差都不能超过头发丝直径的万分之一。今天，我们就完整拆解半导体制造的全流程，揭开芯片诞生的秘密。
一、芯片制造的 “前后分工”：前段造 “芯”，后段封 “身”

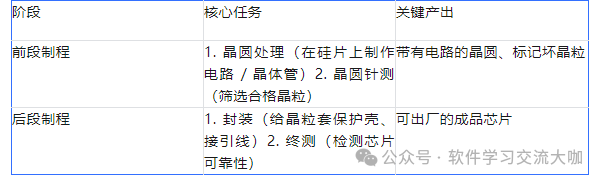

半导体制造并非 “一步到位”，而是清晰分为前段（Front End）
和后段（Back End） 两大环节，就像 “先打造芯片内核，再给它穿上保护衣”。
关键特点：前段是 “技术密集型”，依赖光刻机、刻蚀机等千万级设备；
后段是 “制造密集型”，注重封装效率与可靠性 —— 两者缺一不可，共同决定芯片的性能与成本。
二、前段制程：在硅晶圆上 “雕刻” 电路，每一步都是 “纳米级手术”
前段的核心是 “晶圆处理”，相当于在硅晶圆（类似 “蛋糕胚”）上逐步制作晶体管、
电阻、电容等元件，再连成电路。整个过程需重复 “清洗 - 氧化 - 光刻 - 刻蚀 - 掺杂” 等步骤，少则几十道，多则上百道。
1. 第一步：晶圆预处理 —— 给 “蛋糕胚” 做清洁
衬底选择：用高纯度单晶硅晶圆（9 个 9 纯度），晶向需匹配器件类型（双极器件用 <111>，MOS 器件用 < 100>）；
清洗：去除表面颗粒、金属杂质、有机物，常用 “RCA 清洗法”：
RCA1#（碱性，NH₄OH:H₂O₂:H₂O）：除颗粒与有机物；
RCA2#（酸性，HCl:H₂O₂:H₂O）：除重金属；
稀 HF：去自然氧化层，露出 “干净硅表面”。
为什么要洗这么干净？一个 0.1μm 的颗粒（约细菌大小），就可能导致晶体管短路失效。
2. 核心工艺：“画图 - 雕刻 - 改性格 - 叠层” 四步循环
（1）光刻：给晶圆 “画电路图案”
作用：将掩膜版（类似 “印章”）上的电路图形，转移到晶圆表面的光刻胶上；
步骤：涂胶（均匀涂光刻胶）→ 烘烤（固化）→ 曝光（紫外线 / 电子束照射，
让光刻胶感光）→ 显影（溶解未曝光部分，留下图案）；
关键指标：最小可分辨尺寸（如 3nm 工艺）、
聚焦深度 —— 这是芯片制程突破的核心（比如 EUV 光刻机就是为了实现更小尺寸的光刻）。
（2）刻蚀：按 “图案” 雕刻晶圆
作用：将光刻胶上的图案 “刻” 到下方的氧化层 / 硅层上，分为 “湿刻” 和 “干刻”；
湿刻：用化学溶液（如 HF 刻蚀 SiO₂，KOH 刻蚀 Si），成本低但精度低；
干刻（等离子刻蚀）：用离子化气体 “轰击” 晶圆，精度达纳米级，是现在的主流；
比喻：如果光刻是 “在蛋糕上画花纹”，刻蚀就是 “按花纹挖掉多余的奶油”。
（3）离子注入：给硅 “改性格”
作用：将磷（N 型）、硼（P 型）等杂质离子加速，注入硅中，改变局部导电性，形成晶体管的源极、漏极、基区；
控制：注入深度由离子能量决定，杂质浓度由离子束电流决定 —— 比如要做 NPN 晶体管，
就需在 P 型硅中注入磷，形成 N 型区域。
（4）薄膜沉积：给电路 “叠层”
目的：制作绝缘层（如 SiO₂）、导电层（如铝、铜）、半导体层（如多晶硅），常用两种技术：
CVD（化学气相沉积）：用气体反应生成薄膜（如 SiCl₄+H₂→Si，制作多晶硅），可做氧化层、氮化硅；
PVD（物理气相沉积）：用物理方法（如溅射、蒸发）沉积金属（如铝、铜导线），
比如用氩离子轰击铝靶，让铝原子沉积到晶圆上；
补充：CMP（化学机械研磨）：沉积后用 “研磨 + 化学腐蚀” 让晶圆表面平坦化，
避免后续光刻聚焦偏差 —— 相当于 “给蛋糕表面抹平整”。
3. 晶圆针测：筛选 “坏晶粒”
晶圆处理完成后，晶圆上会形成数百个 “晶粒”（Die，每个都是独立的小芯片）。用探针逐一测试每个晶粒的电学性能，
不合格的晶粒会被标上 “墨点”，后续切割时会被剔除 —— 这一步是为了避免后续封装 “浪费成本”。
三、后段制程：给 “裸芯” 穿 “保护衣”，确保可靠能用
前段做好的 “裸晶粒” 脆弱易损，后段制程的核心是 “封装保护” 和 “可靠性测试”，
让芯片能适应实际使用环境（如高温、震动）。
1. 封装：从 “裸芯” 到 “成品芯片” 的 6 步流程
封装就像 “给裸芯穿盔甲 + 接引线”，步骤清晰且环环相扣：
晶片切割：将晶圆按晶粒分割，用金刚石锯切割，切割后晶粒整齐排列在胶带上；
黏晶：将合格的晶粒粘在导线架（或基板）上，用银胶固定，确保散热与导电；
焊线：用金线 / 铜线将晶粒的电极与导线架的引脚连接（如金线直径仅 25μm），这是芯片与外界电路的 “桥梁”；
封胶：用环氧树脂包裹晶粒与导线，防止湿气、灰尘侵入，同时散热；
剪切 / 成形：将导线架上的多余部分剪掉，把引脚压成预设形状（如直插、贴片），方便后续焊在电路板上；
印字：在胶壳上印上芯片型号、厂商、生产日期，方便识别。
2. 封装类型：不同芯片 “穿不同衣”

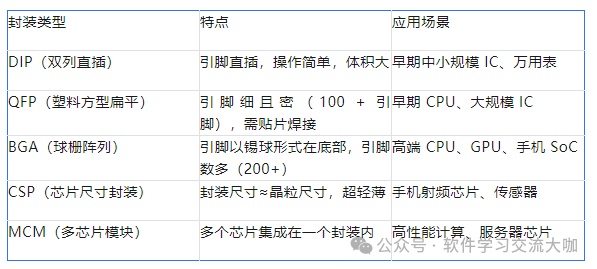

封装技术随芯片需求迭代，从早期的 “直插” 到现在的 “球栅阵列”，适配不同场景：
3. 终测：给芯片 “体检”，确保可靠
封装完成后，芯片需经过多轮 “严刑峻法” 测试，筛选出不合格产品：
电性能测试：测电压、电流、频率，确保功能正常；
环境测试：高低温循环（-55℃~125℃）、离心测试、渗漏测试，模拟实际使用环境；
老化测试：高温高压下长时间运行（如 125℃烤 1000 小时），淘汰早期失效的芯片；
外观检测：检查引脚平整度、胶壳有无破损、印字是否清晰。
四、芯片制造的 “隐形门槛”：工艺分类与超净环境
除了流程，芯片制造还依赖 “工艺选择” 和 “洁净环境”，这是容易被忽视的关键。
1. 工艺分类：不同芯片 “选不同技术”

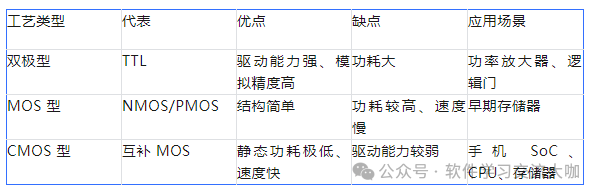

根据器件类型，半导体工艺主要分为三类，各有优劣：
现在主流是CMOS 工艺，因为它兼顾低功耗与高性能，是数字芯片的 “标配”。
2. 超净环境：芯片的 “无菌病房”
芯片电路尺寸已达纳米级（如 3nm 工艺，相当于头发丝直径的 1/20000），
任何微小颗粒都可能导致失效，因此制造必须在 “超净间” 中进行：
洁净等级：按每立方米空气中的颗粒数划分，
核心区域需达到 “1 级”（每立方米＞0.1μm 的颗粒≤35 个），比手术室洁净 1000 倍；
污染源控制：人员需穿全套超净服（只露眼睛），风淋室去除颗粒；设备、
化学品、水（去离子水，纯度 18MΩ・cm）都需超纯。
五、行业趋势：从摩尔定律到技术突破
芯片制造的进步，离不开 “摩尔定律” 的推动 —— 集成电路集成度每 3 年提高 4 倍，
特征尺寸缩小。从 1971 年 Intel 4004（2250 个晶体管，8μm 工艺），
到 2002 年 Pentium IV（5.5 亿个晶体管，0.13μm 工艺），
再到如今 3nm 工艺（数百亿个晶体管），每一步都依赖制造工艺的突破。
但随着尺寸逼近物理极限，芯片制造也面临挑战：光刻需 EUV 光刻机，
封装需 3D IC（堆叠芯片），测试需更精密的仪器 —— 这也让半导体制造成为 “全球技术密度最高” 的产业之一。
结语：芯片制造，一场 “微米级的精密交响乐”
从硅砂提纯为晶圆，到光刻刻蚀制作电路，再到封装测试确保可靠，
芯片制造是一场 “多学科协同的精密交响乐”：化学负责清洗与沉积，
物理负责光刻与刻蚀，机械负责精准控制，材料科学负责衬底与薄膜。
每一块芯片的诞生，都是人类对 “精度” 与 “可靠性” 的极致追求 —— 它不仅是信息技术的核心，
更是一个国家工业实力的 “试金石”。理解这份复杂，才能更懂芯片产业的价值与不易。
