【高斯摩分享】 半导体制造的 “工业神器”：从单晶到封装，20 种关键设备拆解
一块 7nm 芯片的诞生，离不开上百台 “高精尖设备” 的协同 —— 它们能拉制直径 12 英寸的单晶硅锭，
能在晶圆上雕刻纳米级电路，能给芯片 “抛光” 到原子级平整。
这些半导体专用设备，是半导体制造的 “肌肉与骨骼”，没有它们，
再先进的芯片设计也只是图纸。今天，我们就按 “前道造芯、后道封芯” 的逻辑，拆解这些决定芯片命运的 “工业神器”。
一、先搞懂分类：半导体设备的 “前后分工”

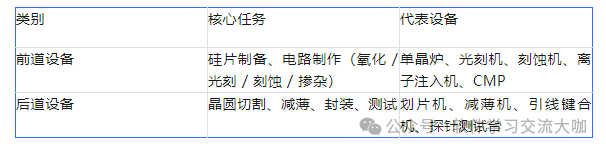

半导体设备按制造流程，核心分为前道设备（晶圆制造，相当于 “盖芯片内核”）
和后道设备（封装测试，相当于 “给芯片穿保护衣”），两类设备各司其职，缺一不可：
二、前道设备：“造芯” 的核心，每台都是 “技术天花板”
前道设备决定了芯片的 “先天体质”，尤其是光刻机、刻蚀机等，堪称半导体产业的 “卡脖子” 关键。
1. 单晶炉：芯片 “地基” 制造机
作用：将多晶硅拉制成单晶硅锭（芯片的 “原材料胚子”），主流采用直拉法（CZ 法）。
原理：把多晶硅和掺杂剂（硼、磷）装入石英坩埚，加热到 1420℃熔化，
再用籽晶 “引导” 硅原子有序结晶，通过 “引晶 - 缩颈 - 放肩 - 等径生长”，拉出 N 型或 P 型单晶锭。
关键参数：可拉制直径 3~12 英寸（最大 450mm），炉温控制精度 ±0.5℃，籽晶拉速 0.1~10mm/min。
趋势：国产 300mm 单晶炉已量产，450mm 设备是下一代重点（适配 22nm 及以下制程）。
2. 光刻机：“纳米级打印机”，芯片制造的 “明珠”
作用：将掩膜版上的电路图形，投影到涂胶晶圆上，是决定芯片制程的核心设备。
原理：分 “步进重复” 和 “步进扫描” 两类，用紫外光（或极紫外光）
通过投影透镜缩小图形（通常 4~5 倍），逐片曝光晶圆。比如 193nm ArF 光刻机，靠浸没式技术可实现 32nm 分辨率。
关键参数：300mm 晶圆每小时可曝光 70~100 片，套准精度 25~45nm（相当于头发丝直径的 1/2000）。
现状与趋势：EUV（极紫外）光刻机是 7nm 及以下制程的核心，但技术壁垒极高；
193nm 浸没式光刻机仍是主流，国产 28nm 光刻机已突破。
3. 刻蚀机：“电路雕刻刀”，干法刻蚀是主流
作用：按光刻图案 “挖掉” 多余材料，形成晶体管、导线等结构，分干法（等离子体）和湿法（化学溶液），干法刻蚀占主导。
核心类型：
RIE（反应离子刻蚀）：物理溅射 + 化学反应，适合亚微米线条，刻蚀选择比＞7:1；
ICP（感应耦合等离子体刻蚀）：双射频电源，离子浓度和轰击强度分开控，深宽比可达 30:1（适合高深宽比通孔）。
趋势：向 300mm 晶圆、多腔集成发展，金属与介质刻蚀工艺融合。
4. 离子注入机：“给芯片改性格” 的掺杂神器
作用：将磷、硼等杂质离子注入硅片，改变局部导电性（形成 N/P 区），替代传统扩散法。
原理：离子源电离杂质→磁分析器筛选离子→加速管加速→扫描注入晶圆，注入角度偏离法线 7° 防 “沟道效应”。
关键参数：能量 5~1000KeV，束流 100μA~3.5mA，掺杂均匀性 ±0.5%。
趋势：适配超浅结（45nm 及以下），发展低能大束流、大角度注入机。
5. CMP（化学机械抛光机）：“芯片美容师”，全局平坦化关键
作用：通过 “化学腐蚀 + 机械研磨”，让晶圆表面达到原子级平整（避免后续光刻聚焦偏差）。
原理：转盘带动抛光垫旋转，磨头吸附晶圆下压，喷洒含硅胶颗粒的磨料，
同时发生化学反应（如硅与 KOH 生成可溶性物质），实现平坦化。
关键参数：主轴转速 0~700r/min，抛光压力 5~700MPa，300mm 晶圆生产率 40~70 片 / 小时。
趋势：适配铜互连工艺，提升终点检测精度，解决研磨缺损问题。
三、后道设备：“封芯” 的保障，让芯片能用、耐用
后道设备的核心是 “保护芯片 + 测试筛选”，确保芯片能适应实际使用环境。
1. 晶片减薄机：“给芯片瘦身”，利于散热与封装
作用：将前道厚晶圆（250~780μm）减薄到 200μm 左右，减少热应力、方便划切。
原理：晶圆正面贴减薄膜，吸附在承片台，高速磨轮（粗磨 + 精磨）垂直进给磨削，在线厚度检测控精度。
趋势：减薄 + 抛光一体化，适配超薄芯片（＜100μm）。
2. 晶圆划片机：“芯片分割师”，把晶圆切成小芯片
作用：将晶圆按晶粒分割，主流用金刚砂轮划切，激光划切是新方向。
原理：主轴带动刃具高速旋转（3000~40000rpm），工作台带动晶圆水平移动，划切深度达晶圆厚度 90%（避免直接断裂）。
关键参数：X/Y 轴定位精度 ±5μm，切割速度 0.1~（未标注，文档提适配 300mm 晶圆）。
趋势：适配 300mm 超薄晶圆，激光划切替代砂轮（减少碎屑）。
3. 引线键合机：“给芯片接电线”，连通内外电路
作用：用金线 / 铜线将芯片压焊点与引线框架连接，是芯片与外界的 “桥梁”。
原理：热超声球键合为主 —— 电火花熔金丝成球→热 + 超声能量使球与压焊点键合→拉金线到引线框架形成楔焊。
关键参数：键合速度 8~15 线 / 秒，精度 ±3~5μm，引线直径 15~50μm。
趋势：适配圆片级封装，提升精度（焊盘间距 45μm 下精度 ±3μm）。
4. 探针测试台：“芯片质检员”，筛选合格晶粒
作用：封装前测试每个晶粒的电学性能，不合格的打墨点标记（后续剔除）。
原理：晶圆吸附在承片台，探针卡接触压焊点，测试仪输入信号，反馈合格与否。
关键参数：X/Y 工作台重复精度 ±1μm，Z 向重复精度 ±1μm。
趋势：探针数量超 25000 支，与芯片内置自测系统融合。
四、半导体设备的三大发展趋势
无论前道还是后道，设备都朝着 “更大、更精、更智能” 进化：
大直径适配：从 200mm 向 300mm 主流迈进，450mm 设备研发中（提升单晶圆产出）；
高度自动化与集成：多腔集成（如 PECVD 集成 12 个淀积台）、“干进干出”（减少污染）；
高精度与专用化：定位精度达亚微米级，设备适配细分场景（如功率器件专用刻蚀机）。
结语：设备是半导体产业的 “硬件基石”
从拉制单晶的 “熔炉”，到雕刻电路的 “刻刀”，再到封装的 “针线”，
半导体设备的每一次技术突破，都推动着芯片向更小、更快、更密进化。
今天国产设备已在 300mm 单晶炉、28nm 光刻等领域实现突破，但在 EUV、
高端刻蚀等领域仍需攻坚。这些 “工业神器” 的实力，不仅是企业技术的比拼，
更是一个国家半导体产业 “硬实力” 的象征 —— 毕竟，没有好设备，就没有好芯片。
