【高斯摩分享】半导体切割 “隐形帮手”！UV 膜材料特性 + 操作攻略全解析，新手也能避坑！

在半导体晶圆、芯片切割等精密加工中，UV 膜是不可或缺的 “辅助神器”—— 既能牢固固定元件，

又能通过紫外线照射轻松剥离，还能避免静电、

崩边等问题。今天就从结构、特性到操作注意事项，全方位拆解 UV 膜，帮你快速掌握它的核心知识点！

一、先懂结构：UV 膜的 “三层架构”

UV 膜看似简单，实则由三部分精准配合，每一层都有关键作用：

基材（Backing Film）：核心支撑层，决定 UV 膜的基础性能（如柔软度、耐温性）；

UV 压敏胶（Adhesive）：核心功能层，UV 照射前后粘着力变化是关键；

底材（Liner Film）：保护胶层的透明离型膜，使用时撕去即可。

二、基材分类：不同场景选对 “底子” 很重要

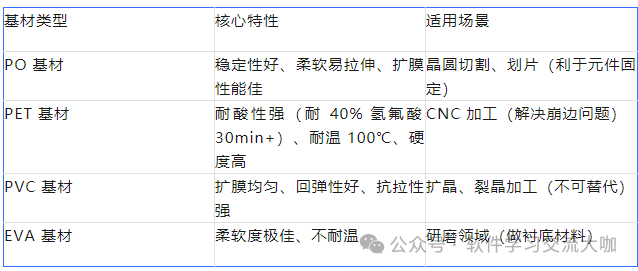

基材材质直接影响 UV 膜的适用领域，四种常见类型对应不同需求：

三、防静电分类：精密元件的 “静电护盾”

在对静电敏感的半导体加工中，防静电 UV 膜能避免元件受损，分三类适配不同需求：

单面防静电：基材或胶水其一做防静电处理，满足基础防静电需求；

双面防静电：基材和胶水都做处理，防静电效果更全面；

三面防静电：基材、胶水、底膜全处理，适配高静电敏感场景（如精密硅片切割）。

四、核心特性：UV 膜的 “神奇能力”

UV 膜之所以成为精密加工宠儿，全靠这四大核心特性：

高初始粘着力：未照 UV 时粘着力达 1-20N/25mm，牢牢固定元件，制程中不脱落；

低剥离粘着力：UV 照射后粘着力降至 0.2N/25mm 以下，轻松剥离，不损伤元件；

胶层厚度可定制：≥5μm 的胶层能减少背崩、飞料，稳定加工制程；

强粘结适应性：对 EMC 等难粘结材料也能优质粘合，适配 LED 等行业需求。

五、操作注意事项：这些坑千万别踩！

UV 膜的效果好坏，操作细节是关键，这 6 点一定要记牢：

★ 全程避光使用：拆包装、操作时避开太阳光和自然光，仅对 600nm 以上照明光线不敏感；

★ 均匀用力贴膜：用 3-5kg 力度贴平整，避免气泡（气泡会导致切割飞料）；

★ 贴膜后静置：贴完后静置 15-20 分钟，让 UV 膜与产品粘结更牢固；

★ 精准 UV 照射：选择 365-420nm 波长，照射剂量控制在 300-400MJ/cm²；

★ 及时解胶：切割完成后尽量当天解胶，贴附时间不超过 12 小时，避免残胶；

★ 规范储存：在 25℃/55% RH 环境下避光运输储存，保质期 1 年。
