你手机里的加速度计、智能手表的心率传感器、汽车的胎压监测模块，背后都藏着 MEMS（微机电系统）技术 —— 这些 “指甲盖大小的器件”，
靠的是一套精细到纳米级的半导体工艺。这份来自中北大学的 MEMS 工艺 PPT，把从 “硅片改性” 到 “器件封装” 的 7 大核心技术讲得明明白白，
今天用通俗的话拆解，带你看懂 “微型器件” 是怎么靠半导体工艺造出来的～
一、先懂大背景：MEMS 工艺 =“半导体技术 + 微型化设计”
MEMS 的核心是 “把机械结构和电路集成在硅片上”，比如一个 MEMS 加速度计，
既有可动的微型质量块（机械部分），也有检测位移的电路（半导体部分）。
而实现这一切的基础，就是半导体工艺 —— 从掺杂、薄膜生长到光刻、刻蚀，每一步都在 “给硅片做精细加工”。
二、核心技术 1：掺杂与退火 —— 给硅片 “定制” 电学性质
纯硅不导电，要让它变成能做电路的材料，得靠 “掺杂”—— 人为加入杂质（如硼、磷），
改变它的导电特性；而 “退火” 是掺杂后的 “善后工作”，修复损伤、激活杂质。

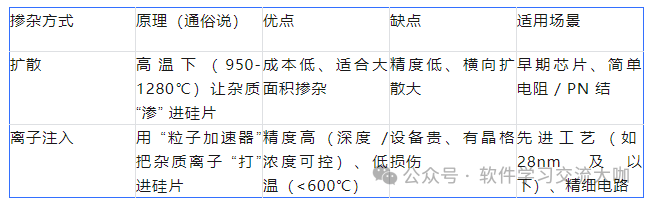

1. 两种掺杂方式：扩散 vs 离子注入，各有擅长
举个例子：做 PN 结时，用硼（P 型杂质）扩散形成 P 区，用磷（N 型杂质）
离子注入形成 N 区，两者交界就是 PN 结，是二极管、晶体管的核心。
2. 退火：给硅片 “做修复”
离子注入会把硅的晶格 “撞乱”，退火就是 “高温修复”：
目的：激活杂质（让杂质原子跑到晶格空位，真正起导电作用）、消除晶格损伤、释放内应力；
方式：
普通退火：用管式炉，900℃保温 20-30 分钟，适合简单修复；
快速退火：用激光 / 红外光，3 秒内升温到 1000℃，避免杂质扩散，适合先进工艺。
三、核心技术 2：表面薄膜技术 —— 在硅片上 “长” 功能层
MEMS 器件需要不同功能的薄膜（如绝缘层、导电层、结构层），靠 3 种技术实现：
1. 氧化：给硅片 “镀” 绝缘层
把硅片放在高温炉里，通氧气或水蒸气，硅表面会生成 SiO₂（二氧化硅）薄膜，像 “给硅片穿了层绝缘衣”：
作用：做 MOS 管的栅绝缘层、杂质扩散的掩膜（挡住杂质不扩散）、器件表面保护；
类型：
干氧氧化：生成的 SiO₂致密，适合做绝缘层，但速度慢；
湿氧氧化：速度快，但薄膜疏松，适合做临时保护层；
实际常用 “干氧 - 湿氧 - 干氧” 组合，平衡速度和质量。
2. CVD（化学气相淀积）：用气体 “长” 薄膜
靠气态物质在硅片表面化学反应，“长” 出需要的薄膜（如多晶硅、氮化硅），像 “用雾气在玻璃上凝结成膜”：
分类：
常压 CVD（APCVD）：简单、速度快，适合做 SiO₂；
低压 CVD（LPCVD）：均匀性好、纯度高，适合做多晶硅（MOS 管栅极）、氮化硅（钝化层）；
等离子体 CVD（PECVD）：低温（200-350℃），适合给已经做好的电路 “补” 薄膜，不损伤现有结构；
应用：比如 MEMS 传感器的 “可动电极”，常用 LPCVD 生长多晶硅制作。
3. 外延：在硅片上 “长” 单晶层
在单晶硅衬底上，“长” 出和衬底晶向一致的单晶薄膜（如硅外延层），像 “在苹果上接出同品种的枝”：
作用：做高压器件（外延层电阻率高，耐高压）、异质结器件（如 GaAs 外延层做射频电路）；
常用技术：气相外延（VPE），用 SiH₄（硅烷）在 1000℃左右分解，在硅片上 “长” 硅层。
四、核心技术 3：光刻 —— 给硅片 “画图纸”
MEMS 器件的微型结构（如可动梁、电极），要靠 “光刻” 先在硅片上 “画出来”—— 相当于 “用光敏胶和紫外线，在硅片上印图案”。
1. 光刻流程：8 步走，错一步全白费
备片清洗：洗去硅片表面的油污、颗粒，避免影响光刻胶附着；
甩胶：硅片高速旋转，光刻胶（光敏材料）均匀涂在表面，厚度几微米；
前烘：低温烘干光刻胶，增强附着力；
曝光：掩膜版（带图案的 “模板”）盖在硅片上，紫外线照射 —— 光刻胶曝光部分会变脆（正胶）或变硬（负胶）；
显影：用化学溶液洗掉曝光 / 未曝光的光刻胶，露出需要加工的区域；
坚膜：高温烘烤，让剩下的光刻胶更牢固，成为后续加工的 “掩膜”；
刻蚀：按光刻出的图案，刻掉露出的硅或薄膜（后面会讲刻蚀）；
去胶：刻蚀后洗掉残留的光刻胶，留下加工好的图案。
2. 曝光方式：精度决定器件大小
接触式曝光：掩膜版直接贴硅片，精度低（≥0.5μm），易刮坏模板，早期用；
投影式曝光：用透镜把掩膜版图案缩小投影到硅片上，精度高（可达 7nm），现在主流；
电子束曝光：用电子束 “画” 图案，精度极高（≤0.1μm），适合实验室做超微型器件。
五、核心技术 4：金属化 —— 给芯片 “接电线”
MEMS 器件的电路需要金属连线（如电极、互连线），靠 “物理气相淀积（PVD）” 实现，主要分两种方式：
1. 蒸发：把金属 “烤化” 淀积
在真空室里，用电热丝 / 电子束加热金属（如铝、金），让金属蒸发成蒸汽，
落在硅片上形成薄膜，像 “冬天窗户上的水汽凝结成霜”：
优点：金属纯度高、速度快；
缺点：台阶覆盖差（硅片上有凸起时，凸起侧面可能没金属）；
应用：做简单的电极（如 MEMS 电阻的引出端）。
2. 溅射：用离子 “打” 出金属膜
真空室里充氩气，高压下氩气电离成离子，高速轰击金属靶（如铝靶、铜靶），
把靶上的金属原子 “打” 下来，落在硅片上形成薄膜，像 “用沙子打墙，墙灰落在纸上”：
优点：台阶覆盖好、能淀积合金（如 Al-Cu 合金，抗电迁移）、适合难熔金属（如钨）；
缺点：速度比蒸发慢（磁控溅射能提速）；
应用：做复杂的互连线（如 MEMS 传感器的多层金属线）。
关键步骤：合金化
金属淀积后，要在 500-600℃下 “合金化”：让金属（如铝）
和硅接触处形成低电阻的 “欧姆接触”，避免接触电阻太大影响电路性能。
六、核心技术 5：刻蚀 —— 按 “图纸” 挖材料
光刻出图案后，要靠 “刻蚀” 把不需要的部分 “挖掉”，比如刻掉多余的硅、薄膜，形成 MEMS 的微型结构（如可动梁、凹槽）。

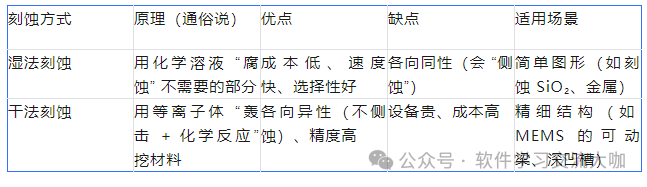

1. 两种刻蚀方式：湿法 vs 干法，按需选择
干法刻蚀的 “明星技术”：反应离子刻蚀（RIE）
靠 “离子轰击（物理）+ 化学反应（化学）” 结合，既能精准刻蚀（不侧蚀），
又能保证选择性（只刻目标材料），是 MEMS 深结构刻蚀的核心技术，比如刻蚀 MEMS 加速度计的 “微型质量块凹槽”。
七、核心技术 6：净化与清洗 —— 给芯片 “洗澡”
MEMS 器件的结构太精细（比如 1μm 的可动梁），一点灰尘、杂质就会导致失效，所以 “净化” 和 “清洗” 是贯穿全程的关键：
1. 清洗：去除硅片上的 “脏东西”
不同阶段用不同清洗方案：
去有机物：用硫酸 + 双氧水（强氧化剂），烧掉油脂、光刻胶残留；
去金属杂质：用盐酸 + 双氧水，溶解钠、铁等金属离子；
去自然氧化层：用稀释的氢氟酸（HF），洗掉硅表面的氧化膜；
经典方案：RCA 清洗（分碱性和酸性），能全方位去除杂质，是半导体工艺的 “标准洗澡流程”。
2. 净化：保证加工环境干净
洁净室：按灰尘数量分级，MEMS 工艺至少要 “万级洁净室”（每立方米空气中≥0.5μm 的灰尘≤1 万个）；
防护措施：工作人员穿无尘服、戴手套，硅片传递用密封箱，避免人为污染。
八、核心技术 7：键合、装配与封装 —— 给器件 “穿保护衣”
MEMS 器件加工完后，要经过 “键合 - 划片 - 封装”，才能变成能使用的产品：
1. 键合：把 “零件” 拼起来
比如 MEMS 压力传感器，需要把 “带敏感膜的硅片” 和 “带腔体的玻璃片” 键合在一起，形成密封的压力腔：
常用技术：阳极键合（硅 - 玻璃键合，靠高压和高温让硅和玻璃粘在一起）、共晶键合（金属 - 金属键合，如金 - 锡合金）。
2. 划片与分选：把硅片 “切开”
一片 8 英寸硅片上能做几百个 MEMS 器件，用金刚石划片机把硅片切成单个 “裸芯”，再测试分选，筛掉不合格的。
3. 封装：给器件 “保驾护航”
封装的核心是 “保护 + 引出”：
作用：防止器件被潮气、灰尘损坏，引出电极方便焊接到电路板上，帮助散热；
常见封装类型：
金属封装：密封性好，适合高精度器件（如军用 MEMS 传感器）；
塑料封装（如 QFP、BGA）：成本低、适合量产（如消费级传感器）；
陶瓷封装：耐高温、绝缘好，适合工业级器件。
注意：MEMS 封装成本常占器件总成本的 80% 以上 —— 毕竟 “微型结构太脆弱，保护成本高”。
