【高斯摩分享】 芯片里的 “薄膜魔法”：从氧化到 CMP，3 大技术让硅片变 “多功能面板”

你手机里的芯片，看似一块纯色硅片，其实表面藏着多层 “隐形薄膜”—— 有的是绝缘层（防止短路），

有的是导电层（传递信号），还有的是保护层（隔绝潮气）。

这些薄膜虽薄（最薄只有几纳米），却是芯片实现功能的关键。这份半导体芯片制造文档，

把薄膜制备的核心技术讲得明明白白，今天用通俗的话拆解，带你看懂 “硅片怎么靠薄膜变身多功能器件”～

一、先懂基础：芯片需要哪些薄膜？各有神通

芯片里的薄膜不是 “一层通用”，而是按功能分 4 类，每类都有专属材料和用途：

简单说：没有这些薄膜，芯片就是一块不导电的硅石头，啥功能也实现不了。

二、核心技术 1：氧化法 —— 给硅片 “镀” 绝缘层，最基础也最常用

氧化法主要用来做 SiO₂（二氧化硅）薄膜，相当于 “给硅片穿绝缘衣”，靠硅和氧气 / 水蒸气在高温下反应生成，

分 3 种方式，各有优劣：

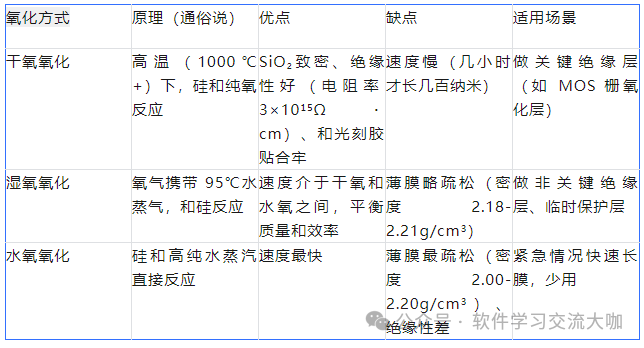

1. 三种氧化方式：干氧慢但好，湿氧快但糙

实际生产中常用 “干氧 - 湿氧 - 干氧” 组合：先用干氧长一层致密底层，再用湿氧快速长厚度，最后用干氧长致密顶层，既快又好。

2. 怎么判断 SiO₂膜好不好？2 个关键检测

厚度测量：

比色法：靠薄膜反射光的颜色判断（比如 7000Å 厚的 SiO₂呈红色），简单但误差大，适合粗略估算；

椭偏光法：用椭圆偏振光照射，测反射光变化，精度能到 1 纳米，是现在主流方法；

缺陷检查：看有没有针孔（会漏电）、钠离子污染（导致电路失效），靠化学腐蚀或电学测试排查。

三、核心技术 2：CVD—— 用气体 “长” 薄膜，啥膜都能做

CVD（化学气相沉积）是 “万能薄膜机”，靠气态物质在硅片表面化学反应生成薄膜，

像 “用雾气在玻璃上凝结成图案”，分 3 种主流类型，覆盖从低温到高温的需求：

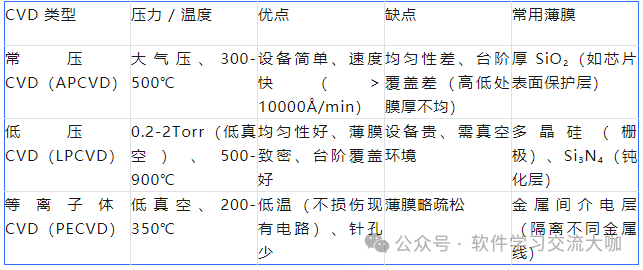

1. 按激活方式分：常压、低压、等离子体，按需选

举个例子：做 Si₃N₄（氮化硅）薄膜，用 LPCVD 在 750-800℃下，

让硅烷（SiH₄）和氨气（NH₃）反应，生成的 Si₃N₄能挡住钠离子和潮气，是芯片的 “防潮衣”。

2. CVD 能做哪些关键薄膜？3 个高频应用

SiO₂薄膜：用硅烷（SiH₄）和氧气反应，低温（400℃左右）沉积，适合给已做好的电路 “补绝缘层”；

多晶硅薄膜：600-650℃下硅烷热分解，生成的多晶硅导电性可控，

用来做 MOS 管栅极，还能实现 “自对准离子注入”（提高集成度）；

Si₃N₄薄膜：隔绝潮气和钠离子，做芯片顶层钝化层，防止外界环境损坏电路。

四、核心技术 3：PVD—— 用物理方法 “镀” 金属膜，导线全靠它

PVD（物理气相沉积）主要用来做金属薄膜（如铝、铜、钨），靠物理手段把金属 “搬” 到硅片上，

分 3 种技术，重点是真空蒸发和溅射：

1. 真空蒸发：把金属 “烤化” 镀上去，简单但有局限

原理：在真空室里，用电热丝 / 电子束加热金属（如铝），让金属蒸发成蒸汽，落在硅片上凝结成膜，像 “冬天窗户上的冰花”；

优点：金属纯度高、速度快；

缺点：台阶覆盖差（硅片有凸起时，凸起侧面膜薄）、难镀难熔金属（如钨，熔点 3422℃，烤不化）；

适用场景：简单金属电极（如早期芯片的铝电极）。

2. 溅射：用离子 “打” 出金属膜，现在主流

原理：真空室里充氩气，高压下氩气电离成离子，高速轰击金属靶（如铝靶、铜靶），

把靶上的金属原子 “打” 下来，落在硅片上成膜，像 “用沙子打墙，墙灰落在纸上”；

优点：

台阶覆盖好（高低处膜厚均匀）；

能镀合金（如 Al-Cu 合金，抗电迁移，避免导线断）、难熔金属（如钨）；

膜层致密、附着力强；

适用场景：复杂金属连线（如现在芯片的铜互连线）、电极。

3. 分子束外延（MBE）：精度天花板，专做高端膜

在超高真空（10⁻¹⁰Torr）下，让金属 / 半导体分子按定向束流落在硅片上，能长出原子级平整的单晶膜，

适合做高端器件（如 GaAs 射频芯片、量子芯片），但设备贵、速度慢，只用于科研和高端制造。

五、后续关键工艺：金属化和平坦化，让薄膜 “能用、好用”

薄膜做好后，还要经过两步 “精加工”，才能让芯片正常工作：

1. 金属化：让金属膜和半导体 “好好接触”

金属膜不能直接贴在半导体上，否则会产生 “整流效应”（像二极管一样单向导电），

必须形成 “欧姆接触”（电流双向顺畅），靠 3 种方法：

高掺杂接触：在半导体表面重掺杂（浓度＞10¹⁹/cm³），

让金属和半导体接触处的 “势垒” 变窄，电流能轻松通过，是现在最常用的方法；

低势垒接触：选特定金属（如铂和 P 型硅），金属和半导体的 “功函数” 匹配，接触电阻低；

高复合中心接触：在半导体表面造大量 “复合中心”，让电流靠复合中心传输，接触电阻小。

还要做 “合金工艺”：把金属和硅片在真空里加热到熔点以上，冷却后金属和硅牢固结合，既增强附着力，又降低接触电阻。

2. 平坦化：让芯片表面 “变平”，方便多层布线

芯片集成度高了，需要多层金属连线（如手机芯片有 5-8 层金属线），

但每层之间的介电层（如 SiO₂）会因下层金属起伏而不平，导致上层光刻模糊、导线短路，

平坦化就是 “把介电层磨平”，4 种主流方法：

反刻法：先沉积 “牺牲层” 填满凹槽，再用干法刻蚀把高处的牺牲层刻掉，让表面变平；

玻璃回流法：用硼磷硅玻璃（BPSG）做介电层，850℃下加热让玻璃流动，填满凹槽，适合局部平坦化；

旋涂膜层法：在硅片上旋涂液体材料（如树脂），烘烤后填满凹槽，简单但精度低；

CMP（化学机械抛光）：现在最主流，靠 “磨料 + 机械力”—— 硅片压在抛光垫上，磨料（如硅胶颗粒）一边化学腐蚀，

一边物理研磨，把高处磨平，精度能到 1 纳米，是高端芯片的 “找平神器”。
