在半导体 IC 制造中，有一道 “隐形防线”—— 清洗。一块指甲盖大的芯片上，
电路线宽已小到 3nm（比 DNA 还细），哪怕一个 0.1μm 的颗粒、一丝金属残留，
都可能导致电路短路、器件失效。数据显示，IC 制程中近 30% 的良品率损失，都和清洗不到位有关。
今天我们就拆解半导体 IC 清洗的核心逻辑：芯片怕什么污染？用什么方法 “洗澡”？湿法和干法各有什么门道？
一、先搞懂：芯片怕什么污染？4 类 “隐形杀手”，肉眼看不见却致命
IC 制程中，污染物主要分 4 类，每一种都能让芯片 “报废”，而且大多肉眼不可见，必须靠专业清洗去除：
1. 颗粒：像 “灰尘进电脑”，卡断电路
来源：空气中的浮尘、光刻胶残渣、蚀刻碎屑；
危害：颗粒粘附在硅片表面（靠范德瓦尔斯力吸附），会挡住光刻图案、导致蚀刻不彻底，甚至直接让相邻电路短路；
特点：直径哪怕只有 0.08μm（头发丝的 1/600），都能毁掉 3nm 制程的电路。
2. 有机物：像 “油污盖芯片”，隔绝清洗液
来源：操作人员的皮肤油脂、净化室空气里的碳氢化合物、机械润滑油、光刻胶；
危害：在硅片表面形成一层薄膜，像 “保鲜膜” 一样挡住后续清洗液，导致金属、颗粒等污染物没法去除；
处理优先级：必须先除有机物，否则其他清洗步骤等于白做。
3. 金属污染物：像 “电线乱搭”，导致漏电
来源：金属互连制程（如蒸铝、镀铜）中的残留、设备部件磨损的金属碎屑；
危害：铜、铁、钙等金属离子会渗入硅片，相当于在电路里 “乱搭电线”，导致器件漏电、
寿命缩短（比如钙残留会让 MOS 管漏电流增加 10 倍）；
难处理点：金属离子会和硅形成化学键，普通冲洗根本冲不掉，必须用化学方法 “溶解”。
4. 氧化物：像 “生锈的铁”，影响器件性能
来源：硅片暴露在空气 / 水中，会自动生成 “原生氧化层”；清洗时双氧水也会生成 “化学氧化层”；
危害：氧化层会影响栅极绝缘层的厚度（比如 MOS 管的栅氧层只有 5nm，多一层氧化层就会导致电流失控），必须精准去除；
例外：CVD 沉积的氮化硅、二氧化硅等 “有用氧化物”，清洗时要 “选择性保留”，不能全洗掉。
二、核心清洗方法：湿法 vs 干法，像 “水洗” 和 “干洗”，各有擅长
IC 清洗主要分两大流派 —— 湿法（用化学溶液洗）和干法（用气体 / 等离子洗），
前者像 “给芯片泡澡 + 搓澡”，后者像 “给芯片蒸桑拿 + 消毒”，各有不可替代的场景。
1. 湿法清洗：用化学溶液 “精准除污”，RCA 法是 “行业标杆”
湿法是目前 IC 清洗的主流（占 90% 以上场景），核心是用不同化学溶液 “针对性除污”，就像给芯片 “用不同清洁剂洗澡”。
最经典的是 1965 年 RCA 公司发明的 “RCA 清洗法”，后来的清洗工艺几乎都是它的改进版。
（1）RCA 清洗法：4 种 “清洁剂”，覆盖所有污染

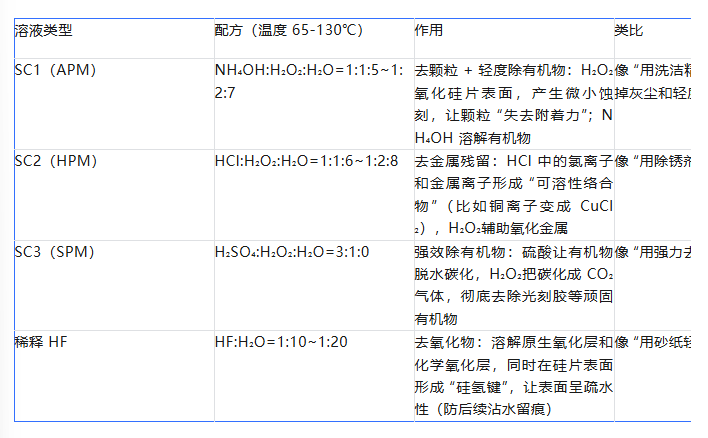

RCA 清洗靠 4 种核心溶液组合，像 “套餐式清洗”，每一步都有明确目标：
关键技巧：清洗后必须用 “超纯水（UPW，电阻 18MΩ）” 冲洗，避免化学残留；
加 “兆声能量（超声波的一种）” 辅助，能减少 80% 的化学品消耗，还能缩短清洗时间。
（2）RCA 的 3 大改进版：更省料、更环保、适配大晶圆
传统 RCA 清洗费化学品、废水多，后来衍生出 3 种改进方法，解决 “成本和环保” 问题：
稀释化学法：把 SC1、SC2 溶液稀释（比如 SC2 从 1:1:6 稀释到 1:1:60），化学品消耗减少 86%，
还能避免颗粒沉淀（控制 pH 值 2-2.5，硅片和颗粒带相同电荷，互相排斥）；
IMEC 清洗法：用 “臭氧化超纯水” 代替硫酸除有机物，减少废水处理难度，
金属残留能降到 0.07×10³ atoms/cm²（比 RCA 更干净），适合环保要求高的工厂；
单晶片清洗：针对 300mm 以上大晶圆（传统槽式清洗没法保证均匀），用 “DI-O₃/DHF 溶液喷淋”，
每片单独洗，避免交叉污染，还能循环利用药液，化学品消耗再降 30%。
2. 干法清洗：用气体 “蒸掉污染”，环保但有局限
干法清洗靠 “气相化学反应” 去除污染物，像给芯片 “蒸桑拿”，不用液体，适合怕水、怕化学腐蚀的场景：
（1）原理：用活性气体 “溶解污染”
热氧化法：在高温炉中通入 Cl 基气体（如 Cl₂、HCl），金属污染物（铁、铜）
会和 Cl 反应生成易挥发的氯化物（如 FeCl₃、CuCl₂），被真空抽走；
等离子清洗法：用微波 / 激光把 O₂、CF₄等气体激发成 “等离子态”（活性粒子），
这些粒子能氧化有机物（变成 CO₂）、蚀刻氧化物（变成 SiF₄气体），还能轰击颗粒使其脱落。
（2）优点：环保、能局部清洗
无废液排放，符合环保要求；
可 “局部清洗”（比如只洗芯片的某块区域），适合精细制程；
蚀刻有 “各向异性”（只上下蚀刻，不左右扩散），不会破坏细线条电路。
（3）致命缺点：不能完全取代湿法
没法 “选择性除金属”：气相化学法会同时和硅反应，可能损伤硅片表面；
低温下部分金属（如钙）挥发性差，没法彻底去除；
对颗粒的去除能力不如湿法（等离子轰击力度有限，细颗粒仍会残留）。
行业共识：现在主流是 “干湿结合”—— 先用干法除有机物、轻度颗粒，再用湿法精准除金属、氧化物，兼顾环保和清洗效果。
三、清洗效果有多重要？数据说话：化学品省 86%，良品率提 20%
不同清洗方法的效果、成本差异很大，选对方法能直接影响 IC 制程的良品率和成本：
成本：传统 RCA 清洗 1 片 300mm 硅片，化学品消耗约 500ml；稀释化学法能降到 70ml（减少 86%），
IMEC 清洗法更省，还能减少 80% 的超纯水消耗；
效果：RCA 清洗后，金属残留能降到 0.2×10³ atoms/cm²；IMEC 清洗法能降到 0.07×10³ atoms/cm²，接近 “无金属残留”；
良品率：某晶圆厂数据显示，改用 “单晶片清洗 + 干法预处理” 后，IC 良品率从 72% 提升到 91%，
主要是颗粒、金属污染导致的废品率减少了 80%。
四、未来挑战：3nm 制程的清洗，比 “洗钻石” 还难
随着 IC 制程向 2nm、1nm 迈进，清洗面临两大新挑战：
更细的电路，更严的污染标准：3nm 制程中，
允许的颗粒直径要小于 0.05μm，金属残留要低于 0.01×10³ atoms/cm²，传统清洗方法快 “跟不上”；
新材料的兼容：比如 Chiplet（芯粒）封装中，不同材料（硅、氮化镓、铜）共存，清洗时要 “不损伤任何一种”，难度翻倍。
现在行业正在研究 “兆声能量精准控制”“原子级清洗” 等新技术，目标是在去除污染物的同时，
不损伤 3nm 以下的电路结构 —— 这相当于 “给蚂蚁洗澡，还不能弄湿它的触角”。
结语：清洗是 IC 制程的 “隐形生命线”
很多人以为芯片制造靠光刻、蚀刻等 “显性功能”，却忽略了清洗这道 “隐形防线”。
从硅片制备到金属互连，IC 制程中要重复清洗 20-30 次，每一次都是对 “精度” 和 “洁净度” 的极致追求。
就像我们戴的手表，机芯越精密，越需要细致的保养；芯片的电路越细，越需要精准的清洗。未来，
随着 IC 制程不断突破物理极限，
清洗技术也将成为 “卡脖子” 领域的关键一环 —— 毕竟，再先进的芯片设计，也得先 “洗干净” 才能实现。
