在半导体工厂里，曾有个让人头疼的问题：手动清洗晶圆时，哪怕操作员手稍微抖一下，或化学药液浓度差一点，整批 25 片晶圆就可能全部报废 —— 毕竟，
3nm 制程的电路，容不下 0.1μm 的颗粒，更忍不了 5×10¹⁰ atoms/cm² 的金属残留。但现在，半导体晶圆自动清洗设备成了 “救星”：它能 24 小时不间断工作，
工艺一致性达 99%，还能避免操作员接触强酸强碱。今天，我们就拆解这台 “晶圆洗澡神器”，看它如何靠模块化设计、精准控制，成为芯片生产的 “洁净防线”。
一、先搞懂：自动清洗设备的 “核心心法”—— 改良版 RCA 工艺
自动清洗设备的 “灵魂” 是清洗工艺，而目前最主流的是改良版 RCA 清洗法—— 这是 1970 年 RCA 公司发明的工艺，经过 50 多年升级，
至今仍是 “清洗界的黄金标准”。它的核心逻辑是 “化学溶解 + 纯水冲洗”，像给晶圆做 “多步骤 SPA”：
改良 RCA 工艺流程图（比传统版更高效）
120℃ SC3 溶液（硫酸 + 双氧水 = 3:1）：先给晶圆 “去油澡”—— 硫酸碳化有机物（如光刻胶残膜、皮肤油脂），
双氧水把碳变成 CO₂吹走，10-15 分钟搞定顽固有机污染；
快排快冲（QDR）：用高纯去离子水快速冲掉残留硫酸，避免晶圆被腐蚀；
90℃ 王水（硝酸 + 盐酸 = 1:3）：给晶圆 “去重金属澡”—— 盐酸和金属离子形成可溶性络合物（比如把铜变成 CuCl₂），煮到溶液棕色变淡，
重金属残留能降到 5×10¹⁰ atoms/cm² 以下；
再 QDR：冲掉王水残留，防止后续工序被污染；
室温稀释 HF（HF: 水 = 1:10~20）：给晶圆 “去氧化层澡”—— 精准溶解自然氧化层（SiO₂），还能在硅表面形成疏水层，避免沾水留痕；
最后 QDR + 干燥：用氮气吹干晶圆，完成整个清洗流程。
为什么改良版更牛？ 传统 RCA 步骤多、耗时久，改良版优化了溶液浓度和温度（比如 SC3 升温到 120℃加速反应），
还增加了 QDR 的次数，既能保证洁净度，又把每批清洗时间缩短了 20%。
二、设备设计逻辑：模块化 + 洁净区 / 灰区，从根源防污染
自动清洗设备能做到 “每批晶圆清洗效果一致”，靠的是两大设计逻辑：模块化组合和分区隔离，像把 “洗澡流程” 拆成独立房间，互不干扰。
1. 模块化设计：给晶圆 “定制洗澡套餐”
设备的核心是 “工艺模块”，每个模块对应一道清洗工序，就像不同功能的 “洗澡间”，可根据污染类型自由组合：
酸槽模块：装 SC1/SC2/SC3 / 王水等，负责化学溶解污染；
QDR 模块：快排快冲槽，负责冲掉残留药液；
HF 模块：装稀释氢氟酸，专门去氧化层；
干燥模块：用 IPA（异丙醇）+ 氮气吹干晶圆，避免水印。
比如清洗光刻后的晶圆（有机污染多），就选 “SC3→QDR→HF→QDR→干燥”；
清洗扩散前的晶圆（金属污染多），就选 “SC2→QDR→HF→QDR→干燥”。
这种设计不仅灵活，还能降低维护成本 —— 哪个模块坏了，单独修就行，不用停整台设备。
2. 洁净区 + 灰区：从根源切断污染
设备把 “影响洁净度的部分” 和 “不影响的部分” 严格分开，像给晶圆打造 “无菌洗澡环境”：
洁净区（百级净化）：放工艺模块（酸槽、QDR）、传动系统（机械手）、
层流系统 —— 这里是晶圆 “洗澡的核心区域”，层流系统会持续吹洁净空气，防止灰尘落入；
灰区：放电气控制箱、自动配酸系统 —— 这些部件会产生热量或微量粉尘，放在外面不会污染晶圆。
这种分区设计，让晶圆从进设备到出设备，全程不接触 “脏空气”，颗粒残留能控制在 30 个（0.25μm）以内。
三、关键部件拆解：4 大核心部件，决定清洗效果的 “细节控”
自动清洗设备的 “精准度”，藏在 4 个关键部件的设计里，每个细节都为了 “不损伤晶圆，又能彻底去污”。
1. 加热酸槽：用石英材质，控温精准到 ±5℃
酸槽是 “化学溶解污染的主战场”，设计上有两个巧思：
材质选石英：石英耐强酸、耐高温（120℃不变形），还不会析出杂质 —— 如果用普通金属槽，金属离子会溶进药液，反而污染晶圆；
内置 PFA 加热器：加热器的加热丝用 PFA（一种耐腐蚀塑料）包裹，既不会被酸腐蚀，
又不会污染药液；还装了液位保护装置 —— 没药液时自动断电，防止干烧。
比如加热 SC2 溶液时，温度能稳定在 80±5℃，保证金属离子溶解效率，又不会因温度太高腐蚀晶圆。
2. QDR 模块：快冲快排，不给氧化层 “生长时间”
QDR（快排快冲槽）是 “清洗效果的关键”，作用是冲掉残留药液，设计上有 3 个 “反常识” 细节：
上下喷淋 + 氮气鼓泡：上喷淋从两侧交叉喷水（避免直接冲晶圆表面产生微粒），下喷淋从底部进水，
同时通氮气鼓泡 —— 气泡既能增加水流冲刷力，又能减少水中氧气，避免晶圆长氧化层；
快注快排：注满水只要 30 秒，排水只要 20 秒 —— 晶圆暴露在空气中的时间越短，
自然氧化层（0.5-1nm）就越薄，后续工序更省心；
无死角覆盖：喷嘴经过多次测试，确保水流能覆盖整个晶圆和片盒，没有冲洗死角 —— 如果有死角，
残留药液会导致局部污染，整批晶圆可能报废。
3. 传动系统：伺服电机 + 双轴控制，比人手稳 10 倍
自动设备能代替手动，靠的是 “智能机械手”，也就是传动系统，它的精度能做到 “毫米级定位”：
双轴运动：X 轴（水平）负责把晶圆送到不同模块，Y 轴（垂直）负责升降晶圆 —— 由伺服电机驱动，
水平 / 垂直速度都≥500mm/s，比人手快 3 倍；
多重保护：装了原点开关和限位开关 —— 比如 X 轴走到头会自动停，防止机械手撞坏模块；
防腐蚀设计：机械手表面镀了耐腐蚀涂层，接触酸雾不会生锈，避免金属碎屑污染晶圆。
有了这套系统，晶圆从进设备到出设备，全程不用人手碰，每批 25 片晶圆的定位误差≤0.2mm，工艺一致性 100%。
4. 电气控制系统：PLC + 触摸屏，设备的 “大脑”
设备能实现 “全自动运行”，靠的是 PLC（可编程控制器）和触摸屏组成的 “控制系统”：
大脑（PLC）：统筹所有模块的时序 —— 比如先让机械手把晶圆放进 SC3 槽，煮 10 分钟后，自动移到 QDR 槽，全程不用人工干预；
操作界面（触摸屏）：操作员只要选 “清洗工艺”（比如 “光刻后清洗”“扩散前清洗”），按下启动键就行，还能实时看温度、时间等参数；
安全保护：有急停按钮和声光报警 —— 比如酸槽温度超了，设备会自动报警，触摸屏显示 “温度过高”，按下急停，所有动作停止，避免事故。

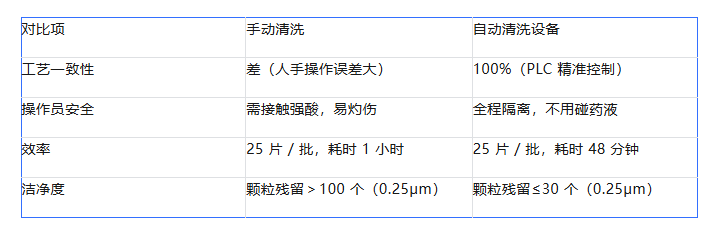

四、自动设备 vs 手动清洗：3 大优势，解决手动的 “痛点”
和传统手动清洗比，自动设备的优势堪称 “降维打击”，直接解决了手动的 3 大痛点：
比如某晶圆厂用自动设备后，清洗工序的废品率从 15% 降到 3%，每年多省了 200 万的材料成本 —— 这就是自动化的价值。
五、国内设备水平：比肩国外，撑起半导体 “洁净防线”
这台由北京七星华创研发的自动清洗设备，性能已经达到国外同类型产品水平：
适用晶圆：4-6 英寸（100-150mm），覆盖国内主流中小尺寸晶圆；
金属残留：≤5×10¹⁰ atoms/cm²，满足 ULSI（超大规模集成电路）的要求；
产能：25 片 / 批，每天能洗 30 批，完全能跟上晶圆厂的生产节奏。
现在，它已经走进国内多家半导体生产线，从 IC 制造到材料加工，都能看到它的身影 —— 这意味着，
国内半导体产业不用再依赖进口清洗设备，从 “洗澡环节” 实现了自主可控。
结语：自动清洗设备，是芯片 “精细化生产” 的基石
随着芯片集成度越来越高（从 7nm 到 3nm），对晶圆洁净度的要求也越来越严 —— 未来，
可能需要控制金属残留到 1×10⁹ atoms/cm² 以下，
颗粒残留到 10 个以内。而自动清洗设备的模块化设计和精准控制，正好为这种 “精细化生产” 提供了可能。
从手动擦澡到智能洗澡，半导体清洗设备的升级，不仅是 “效率的提升”，更是 “半导体产业自主化” 的一小步。毕竟，
能把 “晶圆洗干净”，才能造出更先进的芯片 —— 这就是这台 “洗澡神器” 的真正价值。
