【高斯摩分享】 ADT7100划片机实操圣经！从结构到维修，新手也能稳提良率
做半导体划片的朋友都懂，ADT7100是车间里的“生产力担当”，但它也藏着不少“小脾气”——主轴选不对就崩边、
参数调错就废片、维护不到位就停线，半天停线损失可能就过万。
我深耕划片工艺多年，见过太多新手因摸不透设备而踩坑，也帮不少厂家解决过高频故障。今天就把这份硬核文档扒得明明白白，
从设备结构、操作流程到维护维修，全是能直接落地的干货，不管你是新手上手还是老司机查缺补漏，都能少走弯路！
一、先拆结构：摸清部件“脾气”，故障排查省一半力
很多人遇故障就慌，其实是没搞懂部件作用。ADT7100的核心结构就6部分，记牢就能精准定位问题：
1. 关键部件+核心作用（新手必记）
·
工作台：多孔陶瓷材质，专门放150mm/200mm晶圆，靠真空吸附固定。划重点：
晶圆必须贴蓝膜/UV膜，且绝对不能有气泡，否则切割必移位崩边；
·

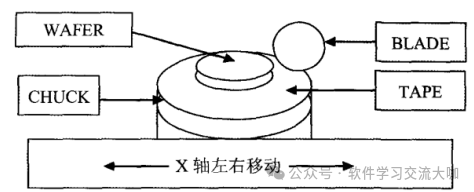

切割示意图
·
运动轴（X/Y/Z/T）：划片精准度的核心，分工超明确：
·
o
X轴：压缩空气（0.45MP）浮撑，0-350mm/s速度带动工作台左右动，管水平切割；
o
o
Z轴：精度±3μm，带主轴、摄像头上下动，控制切割深度；
o
o
Y轴：精度±1.5μm，带着Z轴前后动，调整切割位置；
o
o
T轴：带动工作台旋转，老款靠钢丝绳驱动，新款直驱更稳，精度更高；
o
·
主轴：分两种规格，别用错！4英寸（100mm）主轴2.5kW功率，切割力强，适合厚硬材料；
2英寸（50mm）主轴60kr/min高转速，振动小，切割质量更优；
·
·
视觉+测高系统：CCD+灯光负责找平、看刀痕；测高分接触式（刀片碰台面）和非接触式（光电传感器），
优先用非接触式，不磨损刀片；
·
·
水路：冷却水（降温防刀片损坏）+清洗水（冲碎屑防污染），都得用去离子水，水流位置和流量必须调对；
·
·

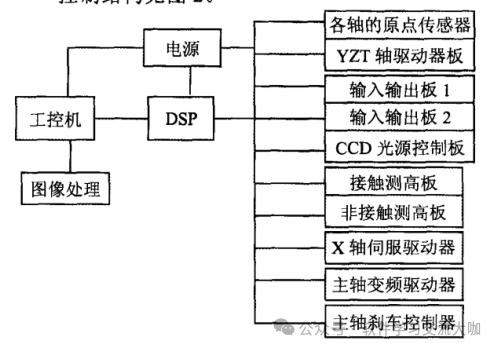

控制结构：核心是工控机+DSP，驱动板、测高板、传感器协同工作，出问题先查线路和板卡。
控制系统图
二、操作流程：4步标准操作，良率不翻车
划片质量好不好，流程对不对是关键。按这个步骤来，崩边、偏切问题直接减少80%：
1.
选刀装刀：硬刀（金属刀）切厚硬材料，软刀（树脂刀）切常规材料；
装完刀一定要调整冷却水和清洗水的位置，确保对准切割区域；
2.
3.
设核心参数：重点调3个值——主轴转速、进给速度（feed）、切割深度（depth），
参数错一步就容易崩边，新手建议先查同类材料的参考参数；
4.
5.
找平对准：用视觉系统手动或自动找平，先编教model，再校准步进index的0°和90°角，确保切割路径精准；
6.
7.
试切微调：先划一刀观察刀痕，调整Y轴偏移（Y.offset）；再划3-5刀，根据崩边情况和切割深度微调参数，没问题再批量切割。
8.
新手必避3个坑
·
刀片曝余量别超标：树脂刀≤10:1、金属烧结刀≤20:1、镍刀≤30:1，超了必影响切割质量；
·
·
装刀前必查缺口：刀片有裂痕还继续用，不仅切坏晶圆，还可能损坏主轴；
·
·
贴膜绝对要平整：哪怕一个小气泡，都可能导致晶圆移位，前功尽弃。
·
三、维护手册：按周期保养，80%故障能避免
ADT7100的故障，大多是“懒”出来的。记好这个维护周期表，设备寿命能延长30%，故障频次直降：
1. 日常维护（每天必做）
·
清洗工作台和防水罩，擦干净切割碎屑，避免划伤晶圆；
·
·
用无尘布轻擦CCD镜头和非接触测高传感器，别用硬纸或酒精，防止刮伤镜片。
·
2. 周期维护（记准时间节点）
·
3个月：拆下工作台做超声清洗，给X/Y/Z/T轴用油枪加润滑脂，别漏了运动轴的衔接处；
·
·
1年：更换压缩空气过滤器滤芯，避免杂质进入气路影响X轴浮撑；
·
·
2年：更换UPS电池，防止突然断电毁设备、废晶圆，别等电池鼓包再换。
·
提醒一句：之前有个客户半年没给运动轴加润滑脂，导致X轴卡顿停线一天，损失近万元。维护看似麻烦，实则是最省钱的操作！
四、维修干货：常见故障速解，不用等厂家
遇到故障别慌，这6个高频问题的解决步骤直接抄，多数情况不用等厂家上门：
1. 水阀/气阀泄漏、响应慢
直接更换对应阀门，比修阀芯省时间，避免故障扩大影响其他部件。
2. 电机不动或工作异常
先换驱动板（Y/Z/T轴驱动板通用，可互换排查），换之前确认板上的匹配电阻、电容和原板一致；
驱动板没问题再换电机，不用盲目换电机浪费成本。
3. T轴故障（不回原点、卡死、精度差）
·
不回原点：更换限位开关；
·
·
电机转工作台不动：步进齿带断裂，换120MXL型号（宁波伏龙可替代进口）；
·
·
卡死/精度差：检查12根钢丝绳（2长10短），磨损或弹簧松就换，绕绳要遵循“左高右低”，第一根长绳从丝杆第六圈绕起；
·
·
转矩变小：更换T轴电机，型号是Ts3l03N5037（日本多摩川）。
·
4. 测高失败、频繁报警
先调测高电路板上的电位器，在GUI界面把Light光强值调到1450；还不行就换测高传感器，
换完用治具调整高度，最后在维护界面校准接触式测高。
5. 主轴转动噪音大
刀盘粘了切割粉尘，用专用治具拆下刀盘清洗干净，噪音直接消失，别硬扛导致主轴磨损。
6. 不能进行接触式测高
按顺序排查：①重新焊接工作台真空吸盘下方的信号线；②更换接触测高控制板；③更换主轴上电刷（磨损会导致信号不良）。
最后：用好ADT7100，就3个关键
懂结构、守流程、勤维护，ADT7100就能稳定输出高质量划片。其实设备就像伙伴，你摸清它的“脾气”、
做好日常呵护，它就不会让你在关键时刻掉链子。
