【高斯摩分享】 产能翻倍秘诀！可快速失粘的UV胶配方全解析，半导体固晶必备
做半导体固晶、小尺寸晶片转移的朋友都懂，最头疼的就是“晶片粘得牢、
取不快”——小尺寸、高密度排布的晶片，用普通UV胶固定后，
紫外照射半天才能失去粘性，不仅拖慢产能，还容易碰伤周边晶片，良率跟着往下掉。
今天就把这份《可快速失去粘性的UV胶配方&UV膜生产技术》文档扒透，从核心配方、组分细节，到UV膜结构、实际应用，
全是能直接落地的干货。不管你是选材料、调工艺，还是找产能突破点，这份总结都能直接用！
一、先搞懂：为啥“快速失粘”是固晶的“产能关键”？
在小尺寸、小间距晶片的转移、挑选操作中，核心需求是“既要粘得牢，又要取的快”：
没照射紫外光时，晶片得牢牢粘在基膜上，避免转移过程中移位；但要剔除特定晶片时，
又得让胶层瞬间失去粘性，快速取下目标晶片，还不能影响周边晶片。
而普通UV胶恰恰卡在“取不快”这个点上——失粘速度慢，直接制约生产效率。这份文档的核心价值，
就是解决这个痛点，给出了能快速失粘的UV胶配方和对应的UV膜方案。
我之前接触过一家做小尺寸芯片的厂家，就是因为UV胶失粘慢，一条生产线一天只能处理8000片晶片，
后来换成这类快速失粘配方后，效率直接提了30%，这就是找对材料的关键！
二、核心干货：可快速失粘的UV胶配方拆解（直接抄作业）
这份配方的优势在于“成分明确、比例清晰，还能灵活替代”，按重量计的核心组分的是固定的，
后续还能根据材料需求调整替代，适配不同生产场景：
1. 基础核心配方（必记）
·
主剂：内聚丙烯酸 100克（核心成膜成分，负责提供基础粘接力，把晶片和基膜粘牢）；
·
·
固化剂：3克（负责让内聚丙烯酸初步固化，提升粘接强度，避免晶片移位）；
·
·
光感剂：5克（关键“开关”，接收紫外光信号后触发胶层失粘）；
·
·
脱落剂：5克（辅助快速剥离，让晶片取下更顺畅，不粘胶、不损伤晶片）。
·
2. 配方细节补充（不同场景适配）
如果生产中没有某类组分，也能找替代方案，文档里明确了适配范围，不用怕“缺材料就没法生产”：
·
固化剂：可选异氰酸酯固化剂、潮固化树脂，或者两者混合用；
·
·
光感剂：选择范围超广，光引发剂1173、184、紫外线吸收剂BP、TPO、光引发剂783、有机胺，任选一种或多种混合都能用；
·
·
脱落剂：有机硅及其衍生物、有机蜡，或者两者搭配；
·
·
主剂替代：内聚丙烯酸可以用丙烯酸酯、聚酯丙烯酸酯、聚氨酯丙烯酸酯、橡胶改性丙烯酸酯等，
甚至多种混合替代，适配不同基膜和晶片材质。
·

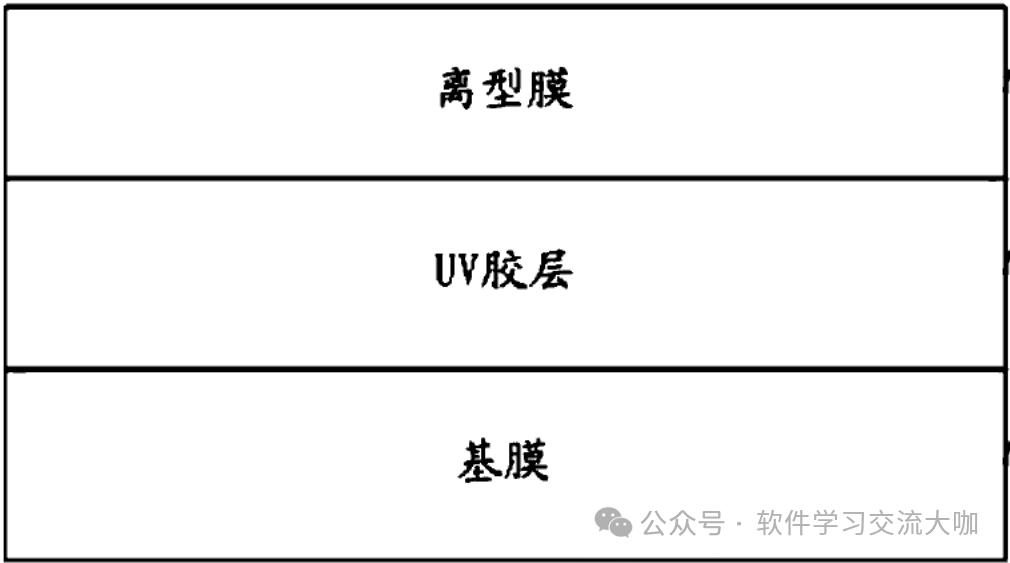

三、UV膜结构解析：三层设计，适配工业化生产
用上面的UV胶配方，能做出专门适配晶片处理的UV膜，核心是“三层结构”，每层都有明确作用，生产时不用额外调整结构设计：
·
基层：透明基膜（支撑作用，还能让紫外光顺利穿透到UV胶层，常见PO、PET、PP等膜材都能适配）；
·
·
中间层：UV胶层（核心功能层，用前面的快速失粘配方制成，负责粘接和快速剥离晶片）；
·
·
表层：离型膜（保护UV胶层，避免生产、运输过程中沾灰、受损，使用时先揭开）。
·
补充个关键参数：UV膜总厚度建议30-100毫米，具体可以根据晶片尺寸、转移设备调整，只要保证胶层厚度均匀就行。
四、核心优势：比普通UV胶强在哪？（生产必看）
这款快速失粘UV胶和UV膜，最核心的优势就是“针对性解决固晶痛点”，对比普通UV胶，这3点最关键：
1.
失粘速度快：在220nm-400nm波长的紫外光照射下，能快速失去粘性，比普通UV胶效率高得多，
直接提升晶片转移、剔除的速度，进而提高产能；
2.
3.
粘接牢固且剥离干净：避光环境下能牢牢粘住晶片，照射后剥离顺畅，不残留胶渍，不会损伤晶片表面，保证良率；
4.
5.
适配性广：既能适配多种基膜（PET、PP、PVC等），又能粘接不同类型的微小工件，
除了半导体晶片，其他需要“先粘后快速分离”的场景也能用。
6
五、实操提醒：这些应用边界要注意（避坑关键）
虽然这款UV胶适配性广，但不是所有场景都能用，文档里特意提到了局限性，生产前一定要核对：
·
不适合重载场景：比如竖向粘接两个板体，如果下方板体重量超过UV胶的粘附力极限，容易脱落；
·
·
不适合高温环境：如果粘接的工件温度过高，会影响UV胶的粘接效果和失粘性能，高温场景要提前测试适配性；
·
·
照射要精准：小尺寸晶片密集排布时，建议用紫外激光精准照射目标区域，避免误照射周边晶片，影响后续操作。
·
最后：快速失粘UV胶，是小尺寸固晶的“产能密码”
对于做小尺寸、高密度晶片处理的厂家来说，选对UV胶就是选对产能——这款可快速失粘的UV胶配方，
不仅解决了普通UV胶失粘慢的痛点，
还能灵活替代组分，适配不同生产需求，性价比和实用性都拉满。
