做半导体的朋友都知道，刚出厂的晶圆都偏厚——12寸晶圆能到775um，6寸也有625um。

但芯片封装要追求轻薄小、强散热，这就需要给晶圆“瘦身”，

而“晶圆研磨”就是这场瘦身的核心工序。今天就把这份晶圆研磨工艺培训文档拆透，

从设备、贴膜、工艺参数到避坑技巧，全是能直接用的干货！

先搞懂：为啥非要做晶圆研磨？4大核心目的

晶圆研磨不是多余步骤，而是直接影响芯片性能和封装效果的关键：一是减小封装体积，适配手机、

电脑等电子产品“轻薄短小”的趋势；二是提升散热效率，薄晶圆能让热

量更快通过衬底散发，避免芯片因过热损坏；三是增强机械性能，降低热应力导致的碎裂风险；

四是优化电气性能，尤其是背面金属镀层的晶圆，变薄后高频性能更优。

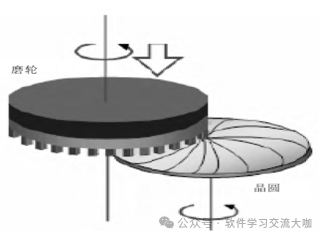

简单说，研磨就是把晶圆背后90%的衬底材料去掉，精准磨到目标厚度，为后续封装铺路。

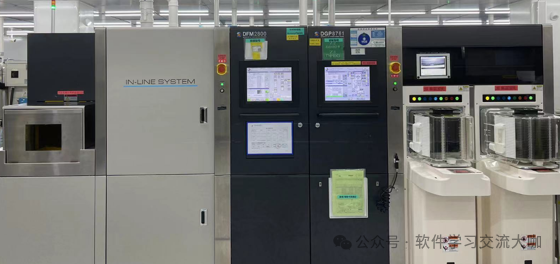

核心设备：DGP8761+DFM2800一体机，12寸晶圆加工主力

现在行业主流的是DGP8761+DFM2800研磨一体机，能一站式搞定12寸晶圆的研磨、抛光、UV照射、贴膜、揭膜，全程自动化，

精度还超高——加工后晶圆的总厚度偏差（TTV）能控制在5um以内（相当于头发丝的1/20）。

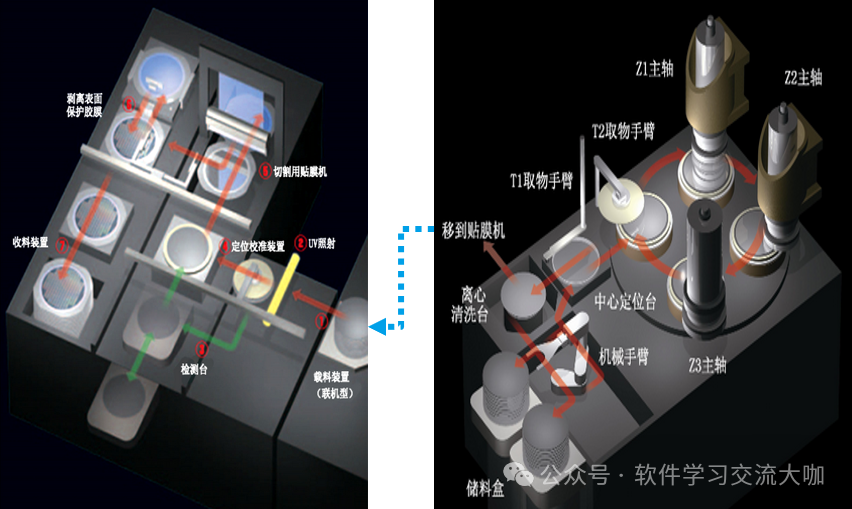

它的工作流程很清晰，一步都不能错：

1. 从料盒取晶圆定位，由T1手臂运到工作台；

2. Z1磨轮粗磨，快速去除大部分衬底；

3. Z2磨轮细磨，修正厚度并消除粗磨损伤；

4. 可选Z3干式抛光（提升表面光滑度）；

5. T2手臂送清洗台，清洗干燥；

6. 送到DFM2800模块做UV照射（用UV膜时）、定位校准；

7. 贴划片膜+片环，剥离表面保护胶膜；

8. 最终收料入盒。

贴膜是关键前提！UV膜vs非UV膜怎么选？

研磨前必须给晶圆正面贴保护胶膜（Taping），不然研磨时会刮伤芯片雏形。目前主流的是UV膜和非UV膜，

核心区别就在胶层——UV膜加了光敏剂，经紫外线照射后粘性会大幅降低，后续揭膜更轻松，不会损伤晶圆。

不同场景选膜有讲究，这几点直接抄作业：

1. FC产品优先选三井的膜，按Bump高度选型号：150um以内选HT-260PG，

250um以内选HT-440HBA，60um以内选HT-170PC；

2. 晶圆翘曲（Warpage）大的，选基材硬的膜，比如Lintec E-8180或三井HT-170PC，能平衡翘曲；

3. 晶圆边缘有台阶、怕渗水崩边的，选胶层厚、UV前粘性强的，比如E-8180或HT-170PC；

4. 超薄芯片（磨后＜90um），同样优先硬基材膜，避免研磨时碎片或厚度偏差；

5. WB类产品、表面有高低差的，选粘性结合性强的，比如SB-170HM、SP-537T。

研磨核心：粗磨+细磨+抛光，磨轮选对才不踩坑

研磨的核心是“分层减薄”，靠不同磨轮配合完成，选对磨轮直接决定研磨质量：

1. 粗磨（Z1）：用大颗粒金刚石磨轮（320#/600#），目的是快速去料，效率优先；

2. 细磨（Z2）：用小颗粒磨轮（目前主流8000#），重点修正厚度、消除粗磨损伤，控制表面粗糙度；

Z1/Z2磨轮

3. 抛光（Z3，可选）：分干式和湿式，我们常用干式DPEG抛光，能进一步消除应力、

提升表面光滑度，注意抛光轮要防潮，沾水汽就报废。

磨轮旋转方向也有讲究：逆时针转自锐性高、排屑好，但边缘容易破损、胶膜易进水；

顺时针转边缘平整、防渗水，但中心可能有划痕、自锐性差，按产品需求选。

4大质量管控重点，误差全在微米级

研磨质量直接影响后续封装良率，这4个指标必须盯紧，标准要记牢：

1. 研磨厚度：按封装要求来，偏差不能超过±15um，不然会影响后续封装和芯片散热；

2. TTV（总厚度偏差）：≤8um，偏差大了会导致切割应力波动，粘片时顶针受力不均；

3. 表面粗糙度（Ra）：不抛光的≤0.030um，抛光的≤0.015um，粗糙度太高会降低芯片强度，划片时容易崩边；

4. 翘曲度：8寸普通晶圆≤5mm，FC产品≤8mm；12寸普通≤12mm，RDL产品≤18mm，

翘曲太大机械手臂吸不住，还会导致划片裂片。

常见失效模式&解决方案，这些坑别踩

研磨时最容易出这几种问题，对应解决方案直接用：

1. 磨纹异常（不均匀、纹路怪）：大概率是磨轮自锐能力不足、磨轮本身有问题，或研磨参数不匹配，换磨轮或调整参数即可；

2. 粗糙度不达标：要么磨轮不行，要么自锐不够，优先检查磨轮状态；

3. 厚度偏差超标：可能是贴错胶膜、用错程序、机台测量异常，或磨轮问题，逐一排查这4点；

4. TTV超标：多是台面有异物、贴膜异常、台面不平整或磨轮问题，先清洁台面，再检查贴膜和磨轮。

3大主流工艺流程，怎么选看需求

研磨后还要配合划片，目前主流3种流程，各有优劣：

1. DAG（先研磨后划片）：传统成熟流程，先贴减薄膜研磨，再揭膜贴切割膜全切。优点是工艺稳定，缺点是薄片晶圆容易背崩；

2. DBG（先划片后半研磨）：先半切晶圆，再贴减薄膜研磨、贴切割膜分割。能杜绝背崩，芯片抗折强度高，适合薄片加工；

3. SDBG（隐形切割后研磨）：用红外激光在晶圆内部做改质层，预研磨后贴DAF膜，再研磨减薄、扩片分离。

全程无水加工，速度快、无崩边，适合MEMS、超薄存储晶圆等精密场景。

总结：研磨工艺选对，良率直接拉满

晶圆研磨看似是“磨薄”这么简单，实则要把设备、膜材、磨轮、参数、流程全匹配到位。选对膜材避免刮伤，

选对磨轮保证精度，盯紧4大质量指标避免失效，再按晶圆厚度和精度需求选对工艺流程，才能从源头提升封装良率。
