做智能卡制造的同行们，是不是早就被传统金刚刀划片的坑搞怕了？划片道窄到50μm就切不了、

芯片边缘崩缺裂纹、切割时硅粉沾污还得用大量纯净水冷却，关键产能还一直上不去……

直到激光隐形切割技术落地量产，这些痛点才算真正被解决！今天就把这份激光隐形切割的量产干货拆给大家——从原理、

优势到实操要求、落地问题，

全是能直接用的行业真相，智能卡、SIM卡制造的朋友赶紧码住～

先搞懂：激光隐形切割，到底是怎么“切”晶圆的？

和传统金刚刀“硬碰硬”划片不一样，激光隐形切割走的是“内部突破”路线，简单说就是“先在晶圆里做标记，

再外力分开”，两步就能搞定：

1. 激光扫描：在晶圆内部“打地基”

激光不会作用在晶圆正面（怕划伤芯片图形），而是从背面聚焦进去，沿着划片槽来回扫描。

扫描速度能到300mm/s，每次烧灼深度大概25μm，

像150μm厚的晶圆，一般要扫3-4次，在内部形成一层“改质层（SD层）”，

还会附带微小裂纹——这就是后续芯片能分开的关键。

2. 晶圆扩片：靠薄膜把芯片“拉开”

扫描完之后，用专用设备360°拉伸贴在晶圆表面的扩片膜，借助膜的张力和芯片的黏着力，

就能把带有微小裂纹的晶圆，精准分成一颗颗小芯片，全程不用硬切，对芯片损伤特别小。

碾压传统金刚刀！这3个优势直接决定量产竞争力

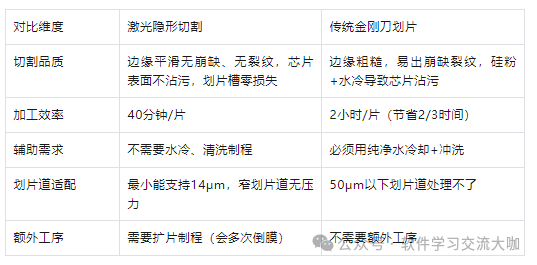

对比过两条生产线就知道，激光隐形切割和金刚刀划片的差距，简直是“降维打击”，尤其是量产场景下：

光效率和品质还不够，量产最看重的“产能”和“成本”，激光隐形切割更是直接拉满：

• 芯片数量增13%：因为划片槽零损失，能把宽度从60μm缩小到25μm，保护环从12μm缩到6μm，

• 同款晶圆的芯片数量直接多13%（比如华虹SHC1104，从47124颗涨到53238颗），相当于变相降低制造成本；

• 月产能破千片：单晶圆加工时间从2小时缩到40分钟，月产能轻松达到1000片，直接解决产能紧张的问题；

• 后续风险低：没有硅粉沾污、芯片崩缺这些问题，后道封装的不良率也跟着降，整体良率更稳定。

不是所有晶圆都能切！3个关键要求要记牢

激光隐形切割虽好，但对智能卡晶圆有明确要求，不符合的话没法量产：

1. 划片槽宽度≥14μm：受激光精度和机台定位限制，太窄的划片槽扫不到位；

2. 划片槽内不能有金属：金属延展性好，扩片时会导致芯片崩缺或分不开，所以测试点要避开划片槽，放芯片区域；

3. 芯片需有定位金属图案：顶层要放两块≥20μm×20μm的独立金属，且边缘到芯片X/Y方向距离相等，要是焊点符合要求，也能直接当定位用。

量产落地的小问题：已有临时解决方案

技术再先进也有小瑕疵，实测中遇到两个常见问题，行业已经有临时应对办法：

• 扩片后晶圆尺寸偏大：204mm的晶圆扩片后会到210mm以上，超出封装机的有效行程，

• 边缘芯片没法拾取——可以让扩片膜放置一段时间自然收缩，缩小晶圆直径；

• 部分芯片未完全分开：要么是激光扫描的改质层不均匀，要么是扩片膜黏着力有差异——可以加一道裂片制程，

• 或者人工辅助分开，后续技术升级会更完善。

最后说句大实话：智能卡切割的必然趋势

现在智能卡产品更新快，窄划片道、高良率、高产能是核心竞争力，传统金刚刀划片已经跟不上需求了。

虽然多了扩片工序、有小问题待解决，但它带来的产能提升、成本降低、良率稳定，

是量产场景下的“关键加分项”。相信后续技术完善后，会成为智能卡晶圆切割的主流方案。
