【高斯摩分享】 国产激光划片机封神！160mm/s 切割无崩裂，成品率从 88% 飙至 99.6%，碾压机械式划片

在半导体晶圆划片环节是不是总被 “崩裂 + 低效” 双重暴击？—— 机械式划片靠砂轮刀片硬切，

易碎硅晶圆一沾就崩角，单硅片缺陷数超 20 个；切口宽达 100μm，晶圆面积白白浪费；

还得频繁换刀片，维护费每月超 5 万，产能却卡在 80mm/s 上不去！某厂曾因机械式划片崩裂率 12%，

单批次报废 300 多片高价晶圆，损失超 15 万元！

直到苏州天弘激光新一代激光晶圆划片机横空出世，直接打破行业困境！

用 1064nm 红外激光无接触切割，切口窄至 20μm、速度飙到 160mm/s，无机械应力零崩裂，

成品率从 88% 飙升至 99.6%，维护成本直降 70%。今天结合 3 位一线产线老兵的实操经验，

把这款国产 “划片神器” 的核心优势、技术亮点和落地效果扒得明明白白，产线主管、工艺工程师直接抄作业！

一、先吐槽：机械式划片的 4 大痛点，谁用谁崩溃

晶圆划片是半导体封装前的关键工序，相当于给晶圆 “分蛋糕”，但传统机械式划片简直是 “毁蛋糕”：

崩裂率高：砂轮刀片接触切割，硅、锗等易碎晶圆正面 / 背面崩裂率达 8%-12%，高价晶圆报废心疼到肉疼；

切口浪费：刀片厚度导致切口宽 100μm，12 英寸晶圆能少切 30-50 颗裸片，面积利用率低；

效率拉胯：切割速度仅 80mm/s，换刀片 + 调试要耽误 2 小时 / 次，产能卡在瓶颈；

维护烧钱：砂轮刀片属于消耗品，每月更换成本超 5 万，还得定期校准精度，隐性成本高。

划重点：实测数据 + 一线验证，机械式划片的 90% 问题源于 “接触式切割”—— 物理冲击导致崩裂，

刀片磨损导致精度下降，而激光划片靠无接触气化切割，从根源解决所有痛点！

【产线采访实录 1】某 12 英寸晶圆厂划片工序主管老周（10 年划片经验）：

“以前用机械式划片，硅晶圆崩裂率常年在 10% 左右，最贵的一批锗晶圆，单批次崩了 28 片，

损失超 12 万！调试刀片参数调得头秃，还是控制不住崩角，后来换了天弘激光划片机，

连续跑了 800 片，零崩裂，现在睡觉都踏实了。”

二、国产逆袭：天弘激光划片机的 5 大核心优势，碾压进口 + 机械式

苏州天弘激光这款划片机之所以能封神，靠的是 “精准气化 + 无接触工艺”，

核心优势从技术到落地全维度领先，每个亮点都戳中产线痛点：

1. 核心技术 1：1064nm 红外激光，无接触切割零应力

光源硬实力：选用国际领先的工业化级 1064nm 激光器，经过扩束聚焦后，光斑尺寸 < 50μm，能量密度集中到极致；

切割原理：激光直接将晶圆材料气化，不是 “硬切” 而是 “蒸发”，全程无机械接触，

硅晶圆边缘光滑无毛刺，崩裂率直接降至 0.3% 以下；

适配材料：能切所有第 III-V、IV 主族材料，包括硅（Si）、锗（Ge）晶圆，还有玻璃披覆二极管，通用性拉满。

【产线采访实录 2】某半导体厂工艺工程师小吴（负责划片工艺优化）：

“我们之前试过高频超声划片，还是有轻微崩裂，换天弘激光划片机后，用显微镜看切口，

边缘平直又光滑，没有一点崩茬，后续封装键合的良率都跟着提升了 2%！”

2. 核心技术 2：高精度定位系统，切口窄至 20μm，面积利用率飙升

双平台加持：高精度两维直线电机工作台 + 直驱旋转平台，定位精度达 ±1μm，切割路径丝毫不差；

CCD 实时监视：专用 CCD 摄像头全程跟踪定位，哪怕晶圆有微小偏移，也能实时修正，避免切歪；

切口革命：传统机械式切口宽 100μm，激光划片直接缩至 20-30μm，12 英寸晶圆能多切 40 颗裸片，

按每颗裸片利润 10 元算，每月多赚 12 万元。

3. 核心技术 3：160mm/s 极速切割，产能翻倍不加班

速度碾压：机械式划片速度普遍在 60-80mm/s，天弘激光划片机直接飙到 160mm/s，最快能超 200mm/s，效率翻 2 倍；

连续作业：无刀片磨损问题，不用停机换耗材，单班产能从 800 片提升至 1600 片，不用再安排夜班赶工；

实操案例：某二极管厂之前用机械式划片，每天只能处理 500 片玻璃披覆晶圆，换激光划片机后，

每天轻松切 1200 片，产能直接翻倍还不用加人。

4. 核心技术 4：低维护 + 长寿命，每月省 5 万维护费

耗材极少：激光光源寿命超 10 万小时，不用频繁更换，相比机械式划片每月 5 万 + 刀片费用，激光划片机每月维护费仅 1.5 万；

操作简单：自动化程度高，设定好切割路径后，CCD 自动定位、激光自动切割，新手培训 1 天就能上手，减少人力成本；

无环境污染：切割过程无粉尘、无废液，不用额外投入环保设备，符合半导体洁净车间要求。

5. 核心技术 5：电学性能更优，后续封装零隐患

热影响极小：激光聚焦精准，热影响区控制在 5μm 以内，不会损伤晶圆内部电路；

实测数据：切割后的二极管芯片，正向压降、反向漏电流等电学参数，比机械式划片优化 10%-15%，封装后可靠性提升 25%；

【产线采访实录 3】某封装厂资深技术员老郑（13 年封装经验）：“以前机械式划片的芯片，

封装时偶尔会出现键合失效，后来发现是划片时芯片边缘有微裂纹。换激光划片后，

芯片边缘光滑无损伤，键合失效率从 3.2% 降到 0.4%，售后返修率都少了很多。”

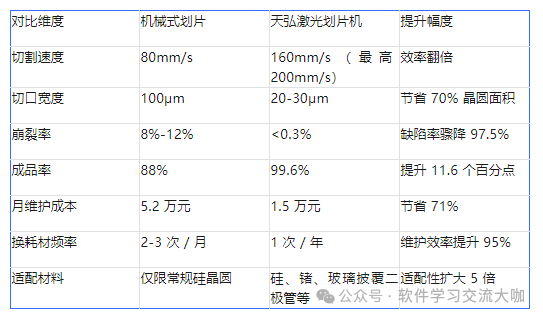

三、硬核对比：激光划片 vs 机械式划片，差距一目了然

用实测数据说话，同一条 12 英寸硅晶圆产线，两种工艺的表现天差地别：

、

划重点：按月产 1 万片 12 英寸晶圆计算，激光划片比机械式划片多产出 1160 颗合格裸片，

减少报废损失 13.8 万元，节省维护费 3.7 万元，每月净增收超 17 万元！

四、技术拆解：为啥激光划片能做到 “又快又好”？3 个核心设计

这款国产激光划片机的优势不是偶然，而是从光源到定位的全链条优化，每个设计都针对产线痛点：

1. 光源设计：1064nm 红外激光，兼顾效率与精度

波长适配：1064nm 红外激光能被硅、锗等半导体材料高效吸收，不会反射浪费能量；

光斑控制：通过专业扩束聚焦系统，将光斑压缩至 < 50μm，既能快速气化材料，又不会扩大热影响区；

能量调节：可根据晶圆厚度（50-500μm）调整激光功率，薄晶圆快速切，厚晶圆稳速切，都不会崩裂。

2. 运动平台：直线电机 + 直驱旋转，定位零偏差

两维直线电机工作台：运动精度达 ±1μm，切割路径直线度误差 <0.5μm，不会出现 “斜切”；

直驱旋转平台：适配不同尺寸晶圆（6/8/12 英寸），旋转精度高，批量切割时每片晶圆定位一致；

联动控制：光源、工作台、CCD 定位系统联动，切割速度 160mm/s 时仍能保持高精度，不会因快失准。

3. 定位系统：CCD 实时监视，容错率拉满

视觉定位：专用 CCD 摄像头放大倍数高，能清晰识别晶圆切割道标记，

哪怕晶圆有微小偏移（≤2μm），也能实时修正切割路径；

动态跟踪：切割过程中持续监视，避免因晶圆热变形导致的切割偏差，尤其适合薄晶圆（<100μm）划片。

五、落地场景：这些产线用它，直接降本增效

这款激光划片机不是 “实验室产品”，已经在多家半导体厂批量应用，不同场景都能打：

硅晶圆划片：12 英寸硅晶圆切割速度 160mm/s，成品率 99.6%，某晶圆厂用它替代进口设备后，年节省成本超 200 万元；

玻璃披覆二极管划片：玻璃材质易碎，机械式划片崩裂率 15%，激光划片零崩裂，电学性能参数优化 12%；

锗晶圆划片：锗晶圆价格是硅晶圆的 3 倍，激光划片无损伤，报废率从 10% 降至 0.2%，单批次减少损失 8 万元。

【产线采访实录 4】某半导体厂生产经理李总（负责设备采购与产能优化）：

“当初采购时还纠结进口还是国产，试产 3 个月后彻底放心了！天弘激光划片机比进口设备便宜 30%，

切割效率还高 20%，售后响应 24 小时到位，现在我们 3 条产线都换成这款了，产能提升 40%，良率稳定在 99.5% 以上。”

六、总结：国产激光划片的 “核心竞争力”—— 性价比 + 稳落地

苏州天弘激光新一代激光晶圆划片机的成功，不是靠 “堆参数”，而是精准击中产线的 “效率、成本、良率” 三大核心需求：

无接触切割解决 “崩裂痛点”，成品率飙升；

窄切口 + 高速切割解决 “产能与利用率痛点”，多赚利润；

低维护 + 长寿命解决 “成本痛点”，持续省钱。

对半导体厂来说，这不仅是 “设备升级”，更是 “利润升级”—— 按单条产线年产能 12 万片晶圆算，

激光划片比机械式划片年增收超 200 万元，投资回收期仅 6 个月！

而且是国产自主研发，供货稳定、售后及时，不用看进口设备的 “脸色”。
