【高斯摩分享】 等离子体蚀刻封神！超薄芯片抗折强度飙 3 倍，DB 工序零断裂
在汽车传感器超薄芯片（＜100μm）贴片 DB 工序是不是总被 “莫名断裂” 搞到崩溃？—— 芯片薄到像张纸，
顶杆一推就裂，单批次断裂率高达 201 DPPM，报废损失超 6 万元；更要命的是，
汽车传感器要是在高速行驶中失效，可能引发重大安全事故！某厂曾因芯片断裂问题，
客户退货率飙升至 5%，差点丢了核心订单！
今天结合 3 位一线产线老兵的实操经验，把这套 “超薄芯片防断秘籍” 拆得明明白白，
工艺工程师、产线主管直接抄作业，彻底告别 DB 工序断裂噩梦～
一、先吐槽：超薄芯片断裂的 3 大痛点，谁碰谁头秃
汽车传感器用的超薄芯片（＜100μm），DB 工序（把芯片贴到引线框架）堪称 “生死关”，
断裂问题堪称产线 “利润刺客 + 安全隐患”：
断裂率高：传统磨轮研磨后，芯片背面损伤层达 387.6nm，顶杆推力下断裂率 201 DPPM，相当于每 5000 颗芯片就有 1 颗报废；
排查难：裂痕方向和磨痕一致，看似是顶杆力度问题，调了半年参数还是没用；
风险大：芯片断裂轻则报废亏钱，重则影响汽车行驶安全，客户投诉直接断合作。
划重点：实验数据 + 一线验证，超薄芯片断裂 90% 源于 “背面研磨损伤层”—— 磨轮研磨会在芯片背面留下微小裂纹，
DB 工序顶杆一推就从裂纹处断裂，只要彻底去除损伤层，就能从根源解决问题！
【产线采访实录 1】某汽车传感器厂产线主管老陈（11 年 DB 工序经验）：“以前超薄芯片断裂率常年在 200 DPPM 左右，
最贵的一批芯片单批次报废 32 颗，损失超 8 万！客户天天催整改，
我们调顶杆力度、换贴片机吸嘴，试了各种办法都没用，那段时间天天被老板骂，压力大到失眠。”
二、解决思路：从 “磨轮优化” 到 “蚀刻除层”，两步搞定
技术团队经过半年实验，终于摸透了超薄芯片断裂的核心逻辑：磨轮研磨产生的损伤层是 “病根”，
先减小损伤层，再彻底去除，两步就能防断！
第一步：磨轮颗粒优化，先减损伤层（断裂率降 95%）
芯片背面减薄（BG 工序）是损伤层的 “发源地”，磨轮颗粒越粗，研磨时的冲击越大，损伤层越厚。技术团队先从磨轮入手优化：
传统方案：用 SD3000 磨轮（颗粒 2-6μm），芯片背面粗糙度 23.5nm，损伤层 387.6nm，断裂率 201 DPPM；
优化方案：换成 SD6000 磨轮（颗粒 1-3μm），粗糙度降至 14.7nm，损伤层减至 172.5nm，断裂率直接降到 10 DPPM（下降 95%）。
但问题来了：磨轮颗粒再细就 “磨不动” 了，磨削效率骤降，产能跟不上；而且 172.5nm 的损伤层还在，偶尔还是会出现断裂。
【产线采访实录 2】某半导体厂工艺工程师小杨（负责芯片减薄工艺）：“我们一开始就想到换细磨轮，
换了 SD6000 后断裂率确实降了不少，但还是有零星断裂。想换更细的磨轮，
结果晶圆磨不动，每片研磨时间从 2 分钟涨到 5 分钟，产能直接砍半，老板根本不同意，只能再找其他办法。”
第二步：等离子体蚀刻，彻底除损伤层（断裂率清零）
既然物理研磨的损伤层无法根除，技术团队尝试用等离子体蚀刻的方式 “削掉” 损伤层，先后试了两种方案，效果天差地别：
（一）失败方案：氩气等离子体物理蚀刻（不推荐）
物理蚀刻的原理是用 Ar⁺离子轰击芯片背面，像 “砂纸打磨” 一样去除损伤层，但实际效果一言难尽：
实验数据：损伤层仅从 172.5nm 降到 150.6nm，抗折强度从 2.64N 升至 2.91N（仅提升 10%）；
核心问题：Ar⁺离子轰击会产生新的微小损伤，相当于 “旧伤没好又添新伤”，断裂问题没彻底解决。
【产线采访实录 3】某技术部资深技术员老周（8 年等离子体工艺经验）：“我们一开始试了氩气物理蚀刻，
以为离子轰击能磨掉损伤层，结果 TEM 测试一看，损伤层没减多少，
还多了新的划痕。抗折强度只提升一点，DB 工序还是偶尔断芯片，等于白忙活一场，浪费了 2 个月时间。”
（二）封神方案：CF₄等离子体化学蚀刻（强推！）
放弃物理蚀刻后，技术团队改用 CF₄等离子体化学蚀刻，靠化学反应精准去除损伤层，效果直接拉满：
工作原理：向反应腔体通入 CF₄和 O₂，电离后产生 F⁻等离子体，与芯片背面的硅发生化学反应：
O₂+CF₄+Si=SiF₄↑+CO₂↑，生成的气体被真空泵抽走，不会产生新损伤；
实验数据：损伤层从 172.5nm 骤降至 1.9nm（几乎清零），抗折强度从 2.64N 飙升至 9.29N（提升 3 倍）；
量产验证：用最严苛的 DB 条件测试 100 万个芯片，零断裂！客户退货率从 5% 降至 0。
【产线采访实录 4】东莞新科工艺部李工（参与项目研发）：“当我们用 CF₄等离子体蚀刻后，
TEM 测试看到损伤层只剩 1.9nm 时，所有人都激动了！量产跑了 100 万个样品，真的零断裂，
客户专门发邮件表扬我们，还追加了 200 万的订单。现在这条产线的成品率稳定在 99.9%，成了公司的标杆产线。”
三、硬核对比：3 种方案效果一目了然，选对少走弯路

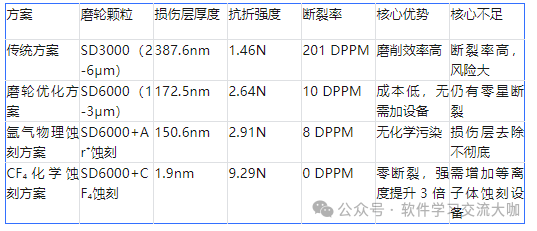

用实测数据说话，不同方案的表现天差地别，一张表看清差距：
划重点：按年产 1000 万颗超薄芯片计算，CF₄化学蚀刻方案比传统方案减少报废 2000 颗，
节省损失 48 万元；客户退货率清零，还能多拿订单，年增收超 150 万元，设备投资 6 个月就能回本！
四、技术拆解：CF₄等离子体蚀刻为啥这么牛？3 个核心原因
CF₄等离子体化学蚀刻能彻底解决损伤层问题，不是偶然，而是技术原理精准击中痛点：
1. 化学蚀刻无新损伤：只 “溶解” 损伤层，不碰健康区域
和氩气物理蚀刻的 “轰击打磨” 不同，CF₄化学蚀刻是靠 F⁻等离子体与硅发生化学反应，
把损伤层 “溶解” 成气体抽走，不会在芯片表面产生新的微小裂纹，这是强度提升的核心；
2. 损伤层去除超彻底：从 172.5nm 降到 1.9nm，几乎清零
TEM 测试显示，CF₄蚀刻后损伤层仅 1.9nm，相当于把芯片背面的 “隐形裂纹” 全去掉了，DB 工序顶杆再推也不会断裂；
3. 工艺适配性强：不影响芯片性能，量产易落地
蚀刻过程中，反应生成的 SiF₄和 CO₂都是气体，不会残留污染芯片；而且工艺参数易控制，
现有产线加一台等离子体蚀刻机就能对接，不用大改生产线。
【产线采访实录 5】某半导体厂设备主管老郑（9 年设备运维经验）：“一开始我们担心加新设备会影响产能，
结果发现 CF₄等离子体蚀刻机操作很简单，参数设定好后自动运行，
每片芯片蚀刻时间才 30 秒，完全不耽误产能。而且设备维护成本低，一年才换一次耗材，比预想中省心多了。”
五、落地场景：这些产线用它，直接降本增效
这套方案不是 “实验室产品”，已经在汽车传感器行业批量应用，不同场景都能打：
超薄硅芯片（＜100μm）：断裂率从 201 DPPM 降至 0，成品率从 98% 升至 99.9%；
汽车传感器芯片：DB 工序零断裂，客户退货率清零，安全可靠性大幅提升；
高精密传感器：抗折强度提升 3 倍，适应更严苛的贴片工艺，良率稳定性拉满。
六、总结：超薄芯片防断的 “核心逻辑”
超薄芯片 DB 工序断裂，看似是顶杆力度、贴片机参数问题，实则是 “背面研磨损伤层” 在作祟。解决思路分两步：
先优化磨轮颗粒：从 SD3000（2-6μm）换成 SD6000（1-3μm），先把损伤层从 387.6nm 减至 172.5nm，断裂率降 95%；
再用 CF₄等离子体化学蚀刻：彻底去除残留损伤层，让损伤层仅剩 1.9nm，抗折强度提升 3 倍，断裂率清零。
对汽车传感器厂来说，这不仅是 “降本增效”，更是 “安全保障”—— 既减少报废损失，
又避免因芯片失效引发的安全事故，还能提升客户信任度，在竞争激烈的市场中站稳脚跟！
