【高斯摩分享】 叠层 CSP 封装救星！FOW 贴片技术破解薄芯片 3 大痛点，降本 30%+ 良率飙升至 98%
在半导体叠层 CSP 封装生产中，是不是总被这些难题逼到崩溃？薄芯片（50-100μm）一减薄就翘曲碎裂、
金线键合时芯片变形导致良率暴跌、传统工艺要贴隔离硅片成本居高不下？
今天拆解的「FOW（Film On Wire）贴片技术」堪称叠层 CSP 的 “终极解决方案”—— 既能搞定薄芯片翘曲、
金线键合不良的行业痛点，还能直接省掉隔离硅片工序，降本 30%+，
良率从 85% 飙升至 98%，成为便携式电子、高密度封装的核心技术！
这篇干货从叠层 CSP 的致命痛点、FOW 技术原理、工艺对比、参数优化到实际应用效果，
全流程拆解，不管是封装工程师、生产管理者还是行业创业者，收藏起来直接对标量产，薄芯片叠层难题一次性解决～
一、先搞懂：叠层 CSP 封装的 3 大致命痛点，传统工艺根本搞不定！
随着便携式电子产品（手机、耳机、智能穿戴）向 “更薄、更小、多功能” 发展，
叠层 CSP 封装（将 2 颗以上芯片叠在同一封装体，尺寸与单芯片相当）成为主流，
但传统工艺却处处踩坑，直接影响产能和良率：
痛点 1：薄芯片减薄后易翘曲，划片时直接碎裂
为了提高封装密度，芯片必须减薄到 50-100μm（传统芯片厚度 200μm 以上），
但传统机械减薄工艺会在芯片背面形成 “损伤层”—— 破坏单晶硅晶格，导致芯片内部应力失衡，
薄芯片直接翘曲（像弯掉的塑料片），划片时碎裂率高达 5%，直接造成原材料浪费。
痛点 2：金线键合不良频发，线弧高度不达标
叠层 CSP 中，薄芯片悬空部分像 “小悬臂”，金线键合时的压力会让芯片变形，
导致两大问题：① 金线键合不良（比如虚焊、断线，如图 3 所示）；② 线弧高度（BLT 值）只有 60μm，
达不到工艺要求的 80μm 以上，影响后续模塑和互连可靠性。
痛点 3：传统工艺繁琐，成本居高不下
为了避免金线挤压，传统叠层 CSP 必须在功能芯片间贴一层 “隔离硅片”，
多了 3 道关键工序：隔离硅片减薄→贴片→划片，不仅增加了硅片成本，
还延长了生产周期（传统工艺 4 小时 / 批次），综合成本直接上升 25%。
划重点：这 3 大痛点直接导致传统叠层 CSP 良率低于 85%，成本高企，
而 FOW 贴片技术正是针对性解决这些问题，相当于给薄芯片 “量身定制了一套支撑解决方案”！
二、FOW 技术解析：薄芯片的 “支撑衣”，从原理到作用全看懂
FOW（Film On Wire）贴片技术，本质是一种 “支撑型芯片粘合剂”，
核心是给薄芯片提供机械支撑，同时兼容金线键合，彻底替代传统隔离硅片。
1. FOW 是什么？—— 高分子混合物的 “黑科技”
FOW 是由非挥发性环氧树脂、苯酚树脂、丙烯酸橡胶和硅填充物组成的高分子薄膜，核心特性是 “固化前后双态适配”：
固化前：加热到特定温度（100-140℃）后粘度降低、流动性增强，能让金线轻松穿透，紧密贴合芯片表面；
固化后（烘箱烘烤）：与芯片间的刚度显著提升，形成稳定支撑结构，相当于给薄芯片穿了层 “刚性支撑衣”，避免键合时变形。
2. FOW 怎么解决 3 大痛点？
抗翘曲：芯片减薄后，背面贴 FOW 薄膜，支撑作用抵消内部应力，圆片翘曲率从 15% 降至 1% 以下，划片碎裂率近乎为 0；
稳键合：固化后的 FOW 薄膜消除了芯片悬空部分，键合时芯片无变形，
金线键合不良率从 12% 降至 0.5%，线弧 BLT 值稳定在 80μm 以上；
省成本：直接替代隔离硅片，省去减薄、贴片、划片 3 道工序，生产周期缩短至 2.5 小时 / 批次。
三、工艺大比拼：传统工艺 vs FOW 工艺，差距一目了然

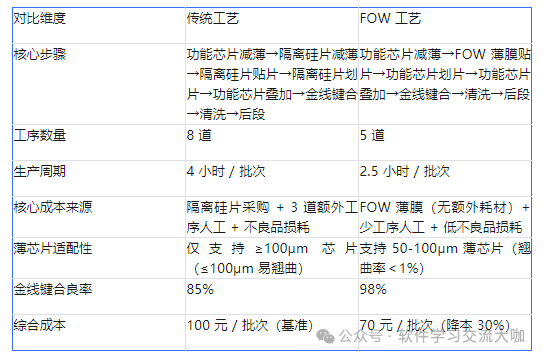

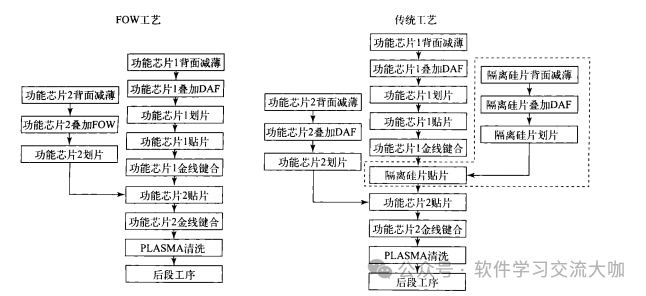

叠层 CSP 的核心流程是 “芯片减薄→芯片叠加→金线键合→模塑”，两种工艺的差异直接决定了生产效率和成本，一张表看明白：
划重点：FOW 工艺的核心优势是 “减法思维”—— 减掉隔离硅片这个 “累赘”，
用一层薄膜解决支撑问题，既简化流程，又降低成本，还提升了薄芯片的适配性！
四、实测优化：FOW 贴片的 “黄金参数”，不良率趋近于 0
文档通过 DOE（试验设计）优化了 FOW 贴片的关键参数（温度和压力），用数据证明了最优组合，直接抄作业就行：
1. 关键影响因素：温度和压力的 “平衡艺术”
FOW 贴片质量的核心是 “金线穿透充分 + 无空洞 / 溢出”，温度和压力控制不当会导致两大不良：
温度过低（＜100℃）：FOW 未充分融化，金线无法穿透，键合失败；
温度过高（＞140℃）：FOW 流动性过强，出现空洞和溢出，污染芯片；
压力过小（＜0.1MPa）：FOW 与芯片贴合不紧密，支撑力不足；
压力过大（＞0.3MPa）：FOW 被挤压过度，影响金线线弧。
2. 最佳参数组合（实测验证）
通过全析因试验（温度 3 水平：100℃、120℃、140℃；压力 3 水平：0.1MPa、0.2MPa、0.3MPa），最终得出最优解：
贴片温度：120℃（FOW 流动性适中，金线穿透充分）；
贴片压力：0.2MPa（贴合紧密，无空洞 / 溢出）。
3. 优化效果：试产 10000 件，良率 98%
用最佳参数试生产后，结果惊艳：
贴片不良率（金线未穿透、空洞、溢出）从 8% 降至 0.2%；
金线键合良率从 85% 提升至 98%；
薄芯片（50μm）翘曲率＜1%，划片碎裂率为 0。
五、FOW 技术的 3 大核心价值：为什么成为叠层 CSP 的 “标配”？
技术价值：破解薄芯片封装瓶颈
支持 50μm 以下超薄芯片叠层，解决了 “越薄越难封装” 的行业痛点，为高密度三维封装铺路，
适配便携式电子、AI 芯片等高端需求。
经济价值：降本 30%+ 增效 60%
省去隔离硅片采购成本（占传统工艺成本的 20%），减少 3 道工序，生产周期缩短 37.5%，
不良品损耗从 15% 降至 2%，综合降本 30% 以上，中小企业也能轻松量产。
落地价值：兼容现有设备，无额外投资
FOW 技术可直接适配现有芯片减薄、划片、键合设备，不用更换生产线，仅需调整贴片温度和压力参数，快速实现技术升级。
