【高斯摩分享】 专利级硅片减薄攻略！分 3 步实现低缺陷量产，缺陷减少 80%+

硅片减薄总遇到表面划痕、损伤层、漏电流超标？传统研磨要么效率低，要么缺陷多，

还影响后续离子注入和封装良率！这份中国东方电气的发明专利干货，

把 “分阶段研磨 + 湿法腐蚀” 的减薄方法拆得明明白白，不仅能批量生产，

还能大幅减少表面缺陷，工艺工程师收藏起来，直接套用参数就能落地！

一、核心亮点：为啥这方法能申请专利？

相比传统单一研磨或腐蚀减薄，这个方法的 3 大优势直击痛点：

低缺陷：分阶段研磨 + 湿法腐蚀双重修复，表面缺陷和损伤层减少 80%，离子注入效率提升 30%；

量产友好：研磨过程稳定，支持 50-1000μm 任意厚度减薄，适配功率器件、光伏器件等多种场景；

精准可控：厚度比例、研磨速率、腐蚀速率都有明确范围，新手也能避免试错。

划重点：传统方法只磨不腐蚀，容易留下微小裂纹；只腐蚀不研磨，效率低无法量产。这个方法两者结合，既快又好！

二、实操攻略：4 步硅片减薄法（直接抄作业）

步骤 1：正面保护，防刮防腐蚀

核心目的：保护硅片正面电路 / 结构，避免研磨和腐蚀时受损；

保护材料 2 选 1（抗酸性腐蚀）：

✅ 有机膜：聚酯类 / 聚乙烯膜，直接贴合，后续直接揭掉；

✅ 光刻胶：均匀涂抹，后续用干法 / 湿法去除；

避坑提示：湿法腐蚀时间长的话，建议贴 2 层有机膜，防止腐蚀液渗透。

步骤 2：分阶段研磨，先快后精

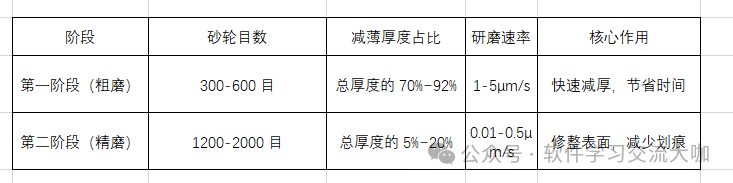

分两阶段研磨，兼顾效率和表面质量，关键参数直接对号入座：

砂轮选择：碳化硅或金刚石磨砂轮（耐磨且研磨均匀）；

关键逻辑：粗磨先去掉大部分多余厚度，精磨用细目数砂轮低速率打磨，减少研磨应力和热量。

步骤 3：湿法腐蚀，修复表面缺陷

核心目的：去除研磨产生的损伤层和微小裂纹，进一步优化表面；

腐蚀液：酸性混合液（二选一）：

✅ 氢氟酸 + 硝酸 + 冰乙酸；

✅ 氢氟酸 + 硫酸 + 硝酸；

关键参数：腐蚀速率 0.005-0.1μm/s，减薄厚度占总厚度的 3%~10%；

原理：缓慢腐蚀能 “溶解” 表面缺陷，比单纯研磨更彻底，还不产生新的应力。

步骤 4：去除保护，清洗完成

有机膜：直接揭掉，用去离子水冲洗；

光刻胶：干法（等离子体）或湿法（去胶液）去除，确保无残留；

最终效果：表面粗糙度≤0.01μm，损伤层深度＜1μm，漏电流降低 50%+。

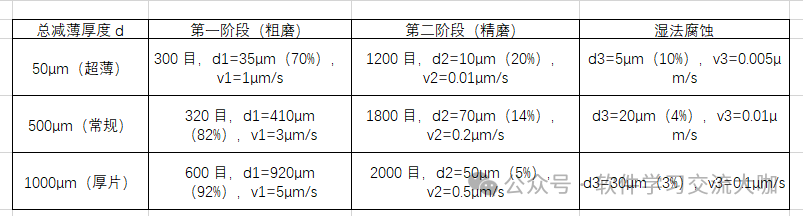

三、核心参数表：不同厚度直接套（收藏级）

关键原则：d1（粗磨厚度）越大，d2（精磨）和 d3（腐蚀）越小，效率越高；

若硅片对表面质量要求极高，可减小 d1，增大 d2 和 d3。

四、新手避坑：3 个关键注意点

保护材料别选错：必须抗酸性腐蚀，别用普通胶带，否则会被腐蚀液破坏，导致正面受损；

速率别乱调：粗磨速率太快（＞5μm/s）易产生裂纹，腐蚀速率太快（＞0.1μm/s）会导致表面不均；

厚度比例要匹配：总厚度 d 必须满足 d=d1+d2+d3，不能少任何一个阶段，否则缺陷率会翻倍。
