一、趋势 1：精度极致化 —— 亚纳米级平坦化 + 超薄化突破

随着芯片制程迈入 2nm 时代，研磨精度要求从 “纳米级” 跃升至 “亚纳米级”，同时超薄晶圆成为封装主流，两大突破尤为关键：

平坦度天花板再刷新：先进制程对晶圆全局平整度要求达 0.5nm 以内（2nm 制程标准），远超传统的 ±5μm TTV 控制，倒逼 Chuck Table 校准、磨轮精度、

抛光液配方全面升级 —— 比如通过 “多区压力控制” 技术，让晶圆不同区域研磨压力误差≤±5kPa，避免局部凹陷或凸起；

超薄晶圆常态化：3D 封装、Chiplet 技术推动晶圆减薄至 20μm 以下（甚至 10μm 级），

传统真空吸附易碎裂，现在依赖 “柔性研磨垫 + 临时键合 / 解键合技术”，

搭配 Chuck Table 的微应力吸附设计，碎片率从 3% 降至 0.1% 以下；

关键指标：表面粗糙度 Ra＜0.1nm（原子级平整）、厚度公差 ±0.5μm（3σ），成为中高端芯片研磨的 “及格线”。

划重点：未来新手必须掌握 “亚纳米级精度校准” 技能，比如 Chuck Table 的激光辅助动态校准，才能适配先进制程需求～

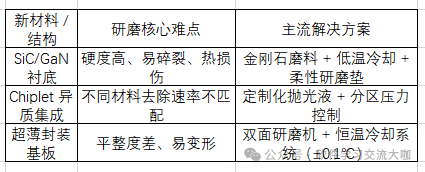

二、趋势 2：材料适配多元化 —— 第三代半导体 + 异质集成应对

传统硅晶圆研磨已无法满足市场，新材料、复杂结构的研磨技术成为核心竞争力：

第三代半导体专项突破：SiC（碳化硅）、GaN（氮化镓）等宽禁带材料硬度高、脆性大，研磨需用 “金刚石磨料 + 低温冷却液”

组合既保证加工效率（材料去除率提升 20%），又避免微裂纹 —— 比如 SiC 衬底研磨后厚度≤100μm，

导通电阻降低 30%，适配新能源汽车功率器件；

异质集成混合研磨：Chiplet（芯粒）封装要求不同材料（硅、铜、氮化硅）在同一晶圆上精准抛光，

推动抛光液 “定制化配方” 发展，比如铜与氮化硅的选择比达 100:1 以上，避免研磨时损伤敏感层；

封装基板研磨升级：BT 树脂、陶瓷基板的金属化层研磨，需控制表面粗糙度 Ra＜0.05μm，

确保电路互联无信号干扰，依赖高精度双面研磨机的双盘同步加工技术。

三、趋势 3：设备智能化 ——AI + 数字孪生全流程赋能

研磨设备从 “手动校准” 向 “智能自主决策” 升级，大幅降低新手操作门槛：

AI 参数自优化：设备集成 AI 算法，实时监测研磨过程中的晶圆表面形貌、磨轮磨损状态，自动调整 Chuck Table 角度、

研磨压力（±0.01MPa 精度）、进给速度，比如安集科技的 AI 抛光系统，让速率稳定性提升 15%；

数字孪生模拟预判：通过虚拟仿真还原研磨场景，提前预测晶圆翘曲、微裂纹风险，比如针对不同厚度晶圆，

模拟 Chuck Table 的最佳吸附参数，减少实际试错成本；

实时监测闭环：研磨机集成激光测厚仪、在线 AOI 检测模块，每 10ms 刷新一次数据，

发现厚度偏差超 0.1μm 立即停机调整，良率从 85% 提升至 98%。

避坑提示：新手别再依赖 “经验调参”！未来需掌握 AI 参数系统的基础操作，比如查看磨轮磨损预警、调整压力分区参数～

四、趋势 4：绿色制造 —— 节能减耗 + 循环利用成刚需

环保政策 + 成本控制双重驱动，研磨工艺向 “低污染、高循环” 转型：

研磨液循环复用：采用 “多级过滤 + 离子交换” 系统，研磨液回收率达 90% 以上，减少化学废液排放，

同时降低采购成本（年省 30% 耗材费）；

干式研磨技术普及：针对热敏感产品，用干式抛光替代传统湿法研磨，避免研磨液残留污染，

且能耗降低 40%，目前在 28nm 以下制程芯片中应用占比已达 25%；

耗材绿色升级：抛光液采用可降解化学活性成分，磨轮使用再生金刚石颗粒，

既符合 ISO 14001 环保标准，又能减少资源浪费。

五、趋势 5：工艺集成化 —— 一站式加工 + 复合工艺提效

传统 “研磨→清洗→检测” 分段流程被颠覆，集成化、复合化成为主流：

单设备一站式加工：新型研磨机集成粗磨、细磨、抛光、清洗、UV 照射、检测模块，

晶圆周转时间从 60 分钟 / 片缩短至 15 分钟 / 片，效率提升 40%，还能避免转运过程中的划伤污染；

复合工艺协同：采用 “机械研磨 + 化学腐蚀” 复合技术，比如机械去除材料后，

用温和化学试剂消除研磨损伤层，表面粗糙度 Ra 从 0.3nm 降至 0.08nm，同时提升加工效率 20%；

多尺寸兼容设计：同一设备可快速切换 150mm-450mm 晶圆加工，适配不同代工厂需求，减少设备投入成本。

新手必看：提前布局 3 个核心技能

新材料研磨适配：重点掌握 SiC/GaN 的磨轮选型、冷却液参数调整，这是未来 3-5 年的核心需求；

智能设备操作：熟悉 AI 参数优化系统、数字孪生模拟工具，避免被 “纯手动操作” 淘汰；

绿色工艺落地：了解研磨液循环系统、干式研磨的操作规范，符合企业环保考核要求。
