【高斯摩分享】 实测碾压！EHWA 5000# 研磨轮粗糙度暴跌 38%，半导体选型新手必藏

半导体研磨选第二供应商材料总怕踩坑？既想控制成本，又担心加工质量不达标？

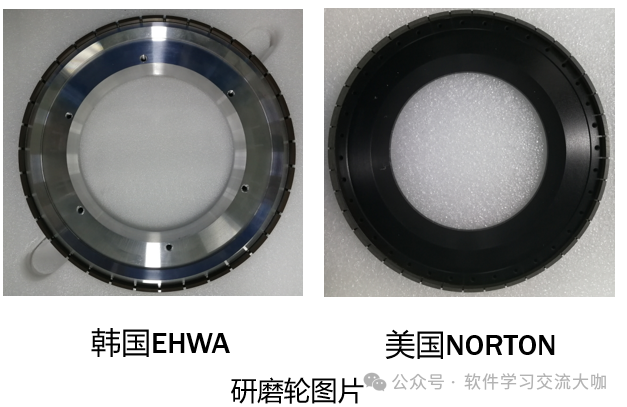

这次 SK 公司主导的验证实测太有参考性了 —— 韩国 EHWA 5000# 研磨轮对决美国 NORTON，

不仅各项指标达标，粗糙度直接暴跌 33%-38%，还能无缝适配现有参数，新手闭眼冲不踩雷！

 这份整合完整验证数据的超干攻略，把核心亮点、实测对比拆得明明白白，收藏起来，选型、降本都能用～

一、先搞懂：为啥要做这场验证？

核心诉求超实在，就是 “降本 + 稳质” 双达标：

响应 SK 公司成本节约项目，导入第二供应商，减少单一依赖；

验证 EHWA 5000# 研磨轮是否匹配现有生产，确保厚度、粗糙度、翘曲度不打折；

适配设备：GNX-200B 研磨机，测试对象是 6 寸 / 8 寸 Dummy wafer（假片），参数完全沿用量产标准。

划重点：验证全程用同一设备、同一胶膜（BGN-150F，140um 厚），变量只留研磨轮，结果超有说服力！

二、核心实测：3 大关键指标对比（数据说话）

（一）厚度控制：TTV≤3um，完全达标

不管是 6 寸还是 8 寸晶圆，不管减薄到 100um 还是 280um，

EHWA 研磨轮加工后的厚度都精准命中 “目标 ±10um” 标准，TTV（厚度均匀性）

最高才 3um，和 NORTON 表现几乎一致，换轮不用调参数，直接无缝衔接！

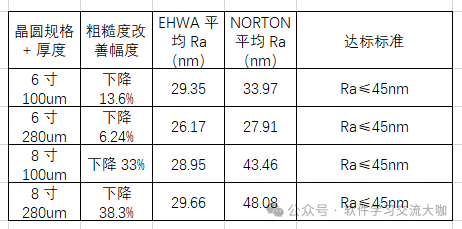

（二）粗糙度：暴跌 33%-38%，背面光洁度飙升

这是 EHWA 最亮眼的优势！不管是 6 寸还是 8 寸晶圆，不管是薄到 100um 还是常规 280um，

粗糙度 Ra 值都大幅下降，还解决了 NORTON 部分 8 寸晶圆粗糙度超标的问题～

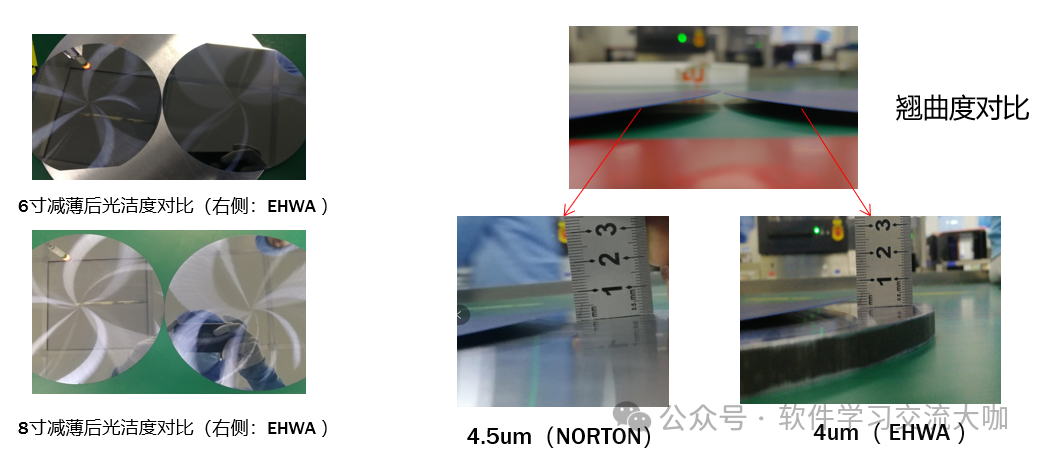

视觉冲击：EHWA 加工后的晶圆背面更光滑，磨纹更均匀，后续封装时芯片强度更有保障～

（三）翘曲度：薄片加工无压力，和原磨轮持平

针对容易翘曲的 100um 薄晶圆测试，EHWA 和 NORTON 加工后翘曲度几乎没差异，

用直尺测量均在合理范围，薄片加工能力完全过关，不用担心换轮后出现翘曲报废的情况！

三、新手必藏：3 个核心优势 + 1 个关注重点

1. 成本优势：第二供应商 + 参数通用

导入 EHWA 后，既能实现供应商多元化，又能谈判压价，

还不用调整加工参数（粗磨 / 细磨参数完全沿用 NORTON 标准），换轮零学习成本，产线不用停机适配～

2. 质量升级：粗糙度大幅优化

8 寸晶圆粗糙度改善最明显（33%-38%），还能避免原磨轮偶尔超标的问题，

背面光洁度提升也能减少后续封装时的应力损伤，间接提高良率～

3. 适配性强：设备 / 胶膜无缝衔接

验证用的 GNX-200B 是主流研磨机，EHWA 磨轮型号（NP-02-250D3.0W5X-5000J-VK8B）适配性广，

只要是用 5000# 磨轮的产线，大概率都能直接替换～

后续关注：寿命 + 批量稳定性

目前前期验证质量全达标，但长期使用还需要跟进 2 个点：

① 磨轮使用寿命（和 NORTON 对比是否持平或更长）；② 批量供货时的质量一致性，后续可以蹲一波量产实测数据～
