【高斯摩分享】半导体切割崩边终极指南！3 大类崩边 + 12 个元凶 + 实操对策，新手零失误

半导体切割中最头疼的莫过于 “崩边” 问题！不管是背面崩边、周期性表面崩边，

还是初始崩边，一旦出现就会导致芯片报废、良率暴跌，新手往往对着裂纹束手无策～

 这份整合了 DISCO 8 篇官方技术通讯的超全攻略，把切割崩边的 3 大类型、

12 个核心成因、针对性解决办法拆得明明白白，收藏起来，切割时再也不用盲目试错！

一、先搞懂：切割崩边主要分 3 类，症状不同成因不同

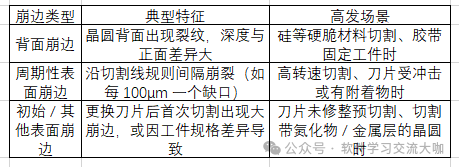

切割崩边不是单一问题，而是按 “出现位置、形态特征” 分为 3 大类，先对号入座才能精准解决：

划重点：背面崩边看 “固定方式 + 刀片参数”，周期性崩边查 “冲击 + 附着物 + 磨粒”，初始崩边重点盯 “修整 + 预切割”！

二、核心拆解：12 个崩边元凶 + 对应对策（收藏级干货）

（一）背面崩边：5 个关键影响因素（刀片 + 固定方式）

背面崩边是最常见问题，主要和刀片参数、工件固定方式相关，针对性调整就能大幅改善：

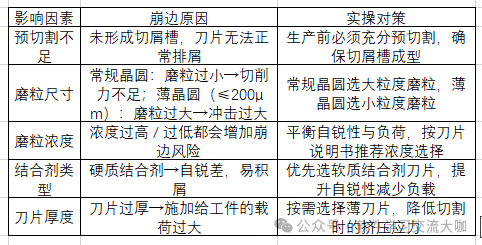

1. 刀片相关因素（5 个）

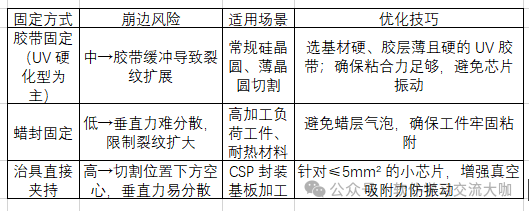

2. 工件固定方式（3 种主流方式对比）

固定方式直接影响垂直力分散，选对方法能减少 80% 背面崩边：

（二）周期性表面崩边：3 个隐形元凶（冲击 + 附着物 + 磨粒）

这类崩边容易被误判为参数问题，其实核心是 “刀片受损” 或 “异物干扰”：

1. 冲击：飞模撞击刀片导致崩边

成因：工件固定不牢、安装精度低、冷却水压过高，导致工件碎片飞溅撞击刀片，损坏刃口后形成周期性崩边；

对策：① 用高粘合力胶带，增大切割工件尺寸，减少飞模；② 更换刀片时检查法兰端面精度，

清除划痕和颗粒；③ 调整冷却水压，避免冲击力过大；④ 改用 SE 型锐边轮毂刀片，降低冲击损伤。

2. 附着物：切割碎屑粘附刀片

成因：金属、胶带粘合剂等碎屑粘在刀片刃口，导致切削不均；

对策：① 选大粒度、低浓度或软结合剂刀片，减少附着物残留；② 定期清理刀片，避免碎屑堆积。

3. 异常大磨粒：刀片磨粒尺寸超标

成因：刀片磨粒筛选时混入超大颗粒，每旋转一圈就造成一次集中冲击；

对策：① 选择出厂预切割测试的刀片（如 DISCO NBC-ZH 系列）；② 出现规则崩边时，立即更换刀片并联系供应商检测。

（三）初始 / 其他表面崩边：2 个关键解决点

1. 初始崩边：更换刀片后必做 2 步

成因：刀片安装后未修整→同心度偏差，或未预切割→磨粒未充分暴露；

对策：① 修整：用低研磨能力的修整板校正刀片同心度，消除径向跳动；

② 预切割：用模拟工件预先切割，让磨粒达到最佳暴露状态（轮毂刀片、高耐磨树脂刀片可免修整，但需预切割）。

2. 其他表面崩边：工件规格差异导致

成因：晶圆表面有氮化物 / 金属层，或材质不同，导致崩边形态变化；

对策：根据工件特性定制刀片和切割参数，比如切割带金属层的晶圆时，选用针对性磨粒和结合剂的刀片。

三、新手避坑：5 个实操关键动作（零失误必记）

更换刀片后，先修整再预切割，绝对不能直接切割产品晶圆；

薄晶圆（≤200μm）切割时，优先选胶带固定 + 小粒度刀片，降低冲击和载荷；

定期检查法兰端面和刀片接触处，清除划痕、颗粒，保证安装精度；

冷却水压要适中，既要能排屑，又不能导致工件剥离或飞模；

遇到崩边先分类，再按 “刀片→固定方式→参数” 的顺序排查，不盲目调转速、进给速度。
