在半导体芯片朝着高速、高集成度狂奔的路上，low-K（低介电常数）材料堪称 “幕后功臣”！

传统二氧化硅（k≈4）已经满足不了芯片的低功耗、

低延迟需求，而 low-K 材料（k<4）能完美解决导线间电容过大、漏电发热等痛点，是超大规模集成电路（ULSI）的核心材料

之一～ 这份超全攻略把 low-K 材料的分类、主流型号、选型技巧拆得明明白白，

不管是芯片研发、制造还是采购，收藏起来直接用！

一、先搞懂：low-K 材料到底有多重要？

随着芯片制程迈入 10nm 级别，晶体管密度越来越高，导线间距越来越小，传统二氧化硅作为层间介质会导致 3 大问题：

寄生电容增大→信号传输延迟、串扰严重；

漏电电流增加→芯片功耗飙升、发热严重；

介电损失→影响芯片稳定性和寿命。

而 low-K 材料（k<4）和超低 - K 材料（k<2）通过降低介电常数，

能从根源解决这些问题，是铜互连技术的 “最佳拍档”，更是先进制程芯片不可或缺的核心材料！

二、核心分类：3 大类 low-K 材料，特点一眼分清

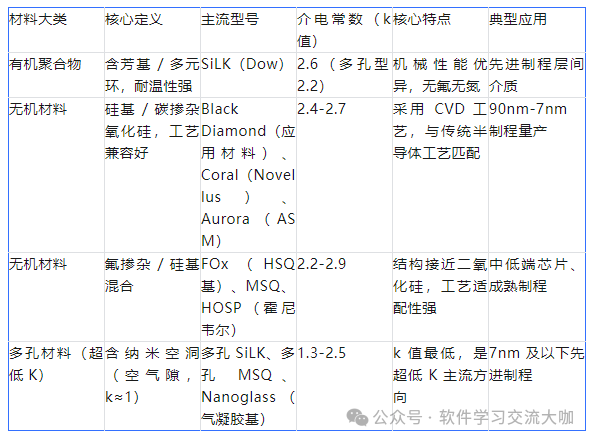

low-K 材料主要分为有机、无机、多孔三大类，每类都有主流代表型号，各自的优势和应用场景截然不同，一张表格看懂：


划重点：超低 K 材料（k<2）只能通过 “多孔结构” 实现，

因为空气的介电常数接近真空（k≈1），这是目前降低 k 值的核心思路！

三、主流 low-K 材料深度解析（收藏级干货）

1. 有机类：SiLK 系列（Dow Chemical）

普通 SiLK：k=2.6，芳香族热固性材料，不含氟 / 氧 / 氮，耐温性强（可承受 400℃以上交联）；

多孔 SiLK：k=2.2，添加纳米空洞，机械性能在多孔材料中最优，但成本较高；

适用场景：对机械强度要求高的先进制程芯片，比如高端 CPU、GPU。

2. 无机类：碳掺杂氧化硅（最量产）

代表型号：Black Diamond（应用材料）、Coral（Novellus）、Aurora（ASM）；

共性：k=2.4-2.7，采用化学气相沉积（CVD）工艺，与传统半导体工艺完美兼容，是目前使用最广泛的 low-K 材料；

特殊应用：Aurora 被英特尔用于 90nm 和 65nm 生产线，Black Diamond 因稳定性成为量产首选。

3. 多孔类：超低 K 天花板

多孔 MSQ：k=2.2-2.5，硅基材料，结构接近二氧化硅，工艺兼容性强，但机械性能不如多孔 SiLK；

Nanoglass（气凝胶基）：k=1.3，目前报道的 k 值最低材料，由 Nanopore 和霍尼韦尔联合推出，超低介电优势突出；

关键工艺：通过嵌段共聚物合成纳米空洞，或 spin coating 后加热去除致孔剂，形成多孔结构。

四、选型技巧 + 避坑要点（芯片人必看）

1. 选型 3 大原则

看制程：7nm 及以下先进制程→选多孔 SiLK、Nanoglass（超低 K）；

成熟制程（90nm-28nm）→选 Black Diamond、Coral（碳掺杂氧化硅）；

看工艺：采用 spin coating 工艺→选 SiLK、MSQ；采用 CVD 工艺→选 Black Diamond、Aurora；

看需求：机械强度要求高→选 SiLK 系列；工艺兼容性优先→选 MSQ、碳掺杂氧化硅。

2. 避坑 2 大关键点

掺氟材料（如部分无机 low-K）：k 值虽低，但抗湿性差，需做好封装防护，避免水汽影响性能；

多孔材料：孔洞越多 k 值越低，但机械强度和致密性越差，需平衡介电常数与机械性能，避免芯片封装时开裂。

五、未来趋势：超低 K 材料成核心赛道

随着芯片制程向 3nm、2nm 推进，对介电常数的要求越来越低（目标 k<2），多孔材料将成为绝对主流：

进一步缩小纳米空洞尺寸，提升机械性能；

开发 “无缺陷多孔结构”，降低漏电风险；

优化工艺兼容性，适配 EUV 光刻等先进制造流程。
