【高斯摩分享】 晶圆制程膜选型攻略！UV 膜 vs 蓝膜怎么选？避坑要点 + 实操技巧全掌握

晶圆减薄、划片时选不对粘性膜，分分钟导致芯片脱落、残胶残留、

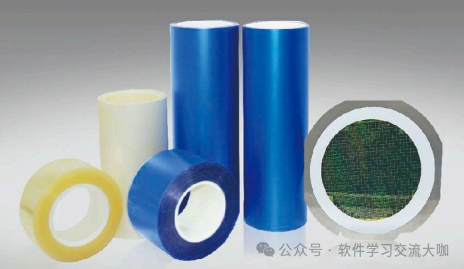

后端封装卡壳！UV 膜和蓝膜作为制程核心 “固定神器”，

看似功能类似，实则适配场景天差地别～ 这份超全总结，把两者的特性、

选型逻辑、避坑技巧拆得明明白白，新手也能精准匹配，不花冤枉钱还能稳保良率！

一、先搞懂：为啥膜选不对会出大问题？

晶圆制程中，膜的核心作用就两个：

固定保护：减薄时固定晶圆，划片时防止芯片崩碎、位移；

便于后续工序：芯片加工后能顺利取下，不影响后端封装。

选差了会出现：芯片脱落、切割崩边、残胶污染、顶针顶碎芯片等致命问题，直接影响良率和成本！

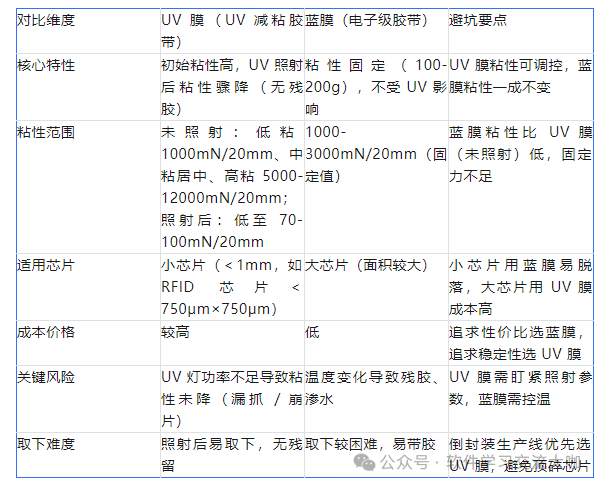

二、UV 膜 vs 蓝膜：核心特性 + 差异对比（收藏级表格）

划重点：UV 膜的核心优势是 “粘性可调控”，蓝膜的核心优势是 “性价比高”，选型先看芯片尺寸和后续工艺！

三、实操选型指南：按场景对号入座

1. 选 UV 膜的 3 种情况

芯片尺寸＜1mm（如小功率芯片、RFID 芯片），尤其后端要上倒封装生产线；

对残胶零容忍，要求芯片取下后表面洁净；

减薄 / 划片后需要翻转、运输（UV 膜固定牢固，不易位移）。

爆款型号推荐：D-184 低粘性 UV 膜（新手闭眼入）

结构：仅基层（PVC，80μm）+ 粘性层（丙烯酸树脂，10μm），无覆层；

粘性参数：未照射 1100mN/25mm，照射后 70mN/25mm；

照射要求：波长 365nm，功率 190mJ/cm²，密度 230mW/cm²；

最佳照射时间：40-45s（＜40s 易漏抓 / 崩片，＞45s 无额外收益）。

2. 选蓝膜的 2 种情况

芯片面积较大，对固定力要求不高；

后端是常规后封装工艺（非倒封装），追求成本控制；

注意：使用时需控制环境温度，避免高温导致残胶。

四、避坑技巧：UV 膜 & 蓝膜使用常见问题解决

1. UV 膜常见坑（90% 新手会踩）

问题 1：UV 照射后粘性仍很高，芯片取不下来 / 顶碎？

解决：① 擦净 UV 灯管和灯罩，提升反射效果；② 灯管使用 1500h 后及时更换；③ 保证灯管功率 80-120W/cm，

不足则延长照射时间（如 D-184 可加到 45s）；④ 定期旋转灯管，保证照射均匀。

问题 2：芯片表面有轻微残胶？

解决：检查照射时间是否达标，或更换高纯度粘性层的 UV 膜。

2. 蓝膜常见坑

问题 1：划片时芯片脱落、渗水？

解决：确认芯片尺寸是否过大（蓝膜固定力不足），若尺寸超 1mm，建议换 UV 膜；

问题 2：取下芯片后表面有残胶？

解决：排查环境温度是否超标（蓝膜对温度敏感），或更换耐温型蓝膜。

五、总结口诀（记牢不踩雷）

小芯片选 UV 膜，照射参数盯到位；

大芯片选蓝膜，温度控制别忽视；

倒封装用 UV 膜，取下轻松无残胶；

常规工艺用蓝膜，性价比高成本省；

UV 膜看功率时间，蓝膜看温度湿度！
