【高斯摩分享】深度解析单晶硅生长技术：从原料到工艺，解锁芯片 “基石” 的制造密码

在信息技术与新能源领域，单晶硅是当之无愧的 “战略级材料”—— 超过 98% 的电子元件、

绝大多数太阳能电池，都依赖这一性能优良的半导体材料。从地壳中丰富的硅砂，

到能承载百亿级晶体管的单晶抛光片，背后是一套精密且不断迭代的生长技术体系。

今天我们就聚焦单晶硅生长技术的核心，拆解其原料制备、主流方法及前沿研究方向。

一、单晶硅：为什么是半导体与光伏产业的 “首选”？

单晶硅能成为产业主流，本质是 “先天优势 + 后天适配” 的双重结果：

先天资源与性能优势：硅以硅砂（SiO₂）形式存在，占地壳成分约 60%，

原料供给充足且无毒性；其立方晶系、金刚石结构赋予了优良的半导体特性，禁带宽度适配多数电子器件需求；

后天应用场景广泛：从红外探测器、集成电路（IC）到太阳能电池，

单晶硅覆盖了信息技术与能源领域的核心需求；尤其在 IC 领域，超过 98% 的电子元件依赖单晶硅抛光片制造；

技术成熟度高：经过近百年发展，单晶硅生长技术已趋于完善，

能稳定量产不同直径（4-8 英寸为主）的单晶棒，兼顾成本与品质。

二、多晶硅原料制备：从硅砂到 98% 纯度的 “第一步”

单晶硅生长的起点是高纯度多晶硅，其制备需经历 “还原 - 提纯 - 析出” 三大化学工艺，将硅砂转化为合格原料：

第一步：硅砂还原成冶金级硅

将硅砂（SiO₂）与焦炭、煤、木屑混合，放入石墨电弧炉中，

在 1500℃-2000℃高温下发生还原反应，生成纯度约 98% 的冶金级硅（多晶硅初级产品），反应原理为：

SiO₂ + 2C → Si + 2CO

此时的硅杂质含量高（如铁、铝等），需进一步提纯。

第二步：化学提纯三大关键工序

盐酸化处理：将冶金级硅放入流床反应器，通入盐酸（HCl），生成液态三氯化硅（SiHCl₃），

实现硅与金属杂质的分离，反应方程式：

Si(s) + 3HCl(g) → SiHCl₃(l) + H₂(g)

蒸馏提纯：利用 SiHCl₃与金属卤化物（杂质）的沸点差异，通过蒸馏塔去除杂质，得到高纯度 SiHCl₃；

分解析出多晶硅：将纯化后的 SiHCl₃送入化学气相沉积（CVD）反应炉，与氢气发生还原反应，

使单质硅在高纯度硅棒表面析出，击碎后形成块状多晶硅，为后续单晶生长提供原料。

三、单晶硅生长主流技术：直拉法（CZ）与区熔法（FZ）的 “分工”

单晶硅生长的核心是将多晶硅在 1420℃以上融化，通过精准控制凝固过程，

生长出原子排列有序的单晶棒。目前主流技术为直拉法（CZ） 和区熔法（FZ），

两者适配不同应用场景，其中直拉法占市场份额约 82%。

1. 直拉法（CZ）：量产型单晶的 “主力”，适配 IC 与光伏

（1）核心原理：“籽晶引导 + 旋转提拉”

将多晶硅原料装入石英坩埚，用加热器（电阻或感应加热）融化至 1420℃以上；

坩埚上方悬挂籽晶（具有特定晶向的单晶硅），将籽晶插入熔体后，

控制温度达到过饱和状态，通过 “边旋转边提拉”，使硅原子沿籽晶方向有序结晶，形成单晶棒。

（2）关键设备：四大系统保障稳定性

直拉炉主要由四部分构成，协同控制生长过程：

晶体旋转提拉系统：控制籽晶旋转（2-20rpm）与提拉速度（0.3-10mm/min），确保晶体直径均匀；

坩埚旋转提拉系统：坩埚与籽晶反向旋转，随熔体减少缓慢上升，维持液面高度稳定；

加热系统：采用石墨加热器，搭配保温材料，精准控制炉内温度场；

控制系统：通过直径传感器（如光学影像）实时监测晶棒直径，调整温度与提拉速度。

（3）生长工艺六步曲：从装料到收尾

装料与熔化：将多晶硅块装入石英坩埚（大块放底部 / 侧壁，减少摩擦碎粒），

加热至 1420℃以上，确保原料完全融化并温度稳定；

引晶：将籽晶插入熔体约 0.3cm，控制温度使熔体在籽晶端开始结晶，形成初始单晶；

缩颈：提高提拉速度，拉出直径 0.5-0.7cm 的细颈，消除籽晶的位错、空位等缺陷；

放肩：降低温度与提拉速度，使晶体直径逐渐扩大至目标尺寸（如 6 英寸、8 英寸）；

等径生长：保持温度与提拉速度稳定，使晶棒以均匀直径生长，这是单晶棒的主要形成阶段；

收尾：提高温度与提拉速度，使晶棒直径逐渐缩小至圆锥状，避免快速脱离熔体导致晶格缺陷。

（4）直拉法前沿研究：三大热点提升品质与效率

先进热场构造：通过加装热屏、复合导流系统、双加热器，优化炉内温度分布。

例如，200mm 太阳能用直拉单晶通过热系统改造，

平均拉速从 0.6mm/min 提升至 0.9mm/min（提升 50%），

核心原因是热屏减少了热辐射损失，同时稳定了氩气流向，增强对晶体的冷却能力；

磁场直拉法：在长晶系统中加装磁场（如垂直磁场、勾形磁场、Cusp 磁场），利用洛伦兹力抑制大直径熔体的热对流。

当磁感应强度达到 0.15T 时，熔硅杂质输运受扩散控制，单晶硅的电阻率均匀性显著改善；

氧浓度控制：石英坩埚在高温下会溶解释放氧，氧过量会形成氧沉淀缺陷，影响 IC 性能。

通过 “内吸杂” 工艺（在硅片体内形成高密度氧沉淀，

表面保留无缺陷洁净区），搭配快速热处理（RTP）消融多余氧沉淀，

可精准控制氧含量 —— 氧浓度过低则失去吸杂作用，过高则导致硅片高温挠曲。

2. 区熔法（FZ）：超高纯度单晶的 “专属方案”，适配大功率器件

（1）核心原理：“无坩埚悬浮熔区”

将多晶硅棒固定在卡盘上，通过高频线圈（通高功率电流，产生涡流焦耳热）

在多晶硅棒与籽晶接触处形成 “悬浮熔区”；线圈缓慢向上移动，熔区随线圈移动，

后方熔融硅沿籽晶方向结晶为单晶。整个过程无需坩埚，避免容器污染。

（2）技术特点：高纯度与高成本的 “双刃剑”

优势：纯度极高（氧含量比直拉硅低 2-3 个数量级）、电阻率均匀性好，

适合制造高电压大功率器件（如可控硅、可关断晶闸管），尤其在军工、太空等高端领域需求明确；

劣势：熔区依赖表面张力与电磁力支撑，大直径生长难度大（目前主流尺寸小于 6 英寸）；

生产成本高、产能低，仅占单晶硅市场约 18%；机械强度低，需掺入氮提升强度。

（3）关键工艺突破：解决熔区稳定与掺杂均匀性

针眼技术：通过优化线圈设计与熔区控制，解决大直径区熔硅的熔区稳定性问题，是区熔法的重大技术突破；

中子嬗变掺杂（NTD）：常规区熔法难以控制掺杂均匀性，通过中子辐照多晶硅棒，

使硅原子嬗变为磷原子，可获得掺杂浓度极均匀的区熔硅（NTD 硅），推动了大功率电力电子器件的发展。

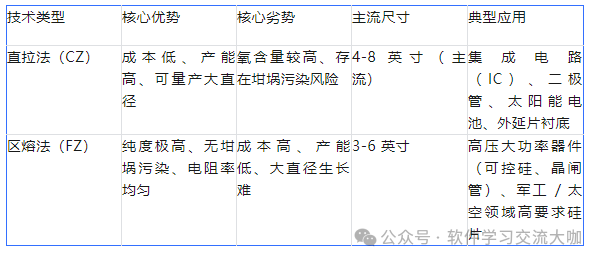

四、两种生长技术对比：如何选择适配场景？

结语：单晶硅生长技术的 “未来方向”

从硅砂到单晶棒，单晶硅生长技术已从 “满足基本需求” 迈向 “追求极致品质”。未来，

随着 IC 制程向 3nm 及以下推进、太阳能电池效率要求提升，

单晶硅生长将聚焦三大方向：更大直径（如 12 英寸、18 英寸）的直拉单晶技术、

更低氧含量的区熔单晶工艺、更精准的掺杂与缺陷控制。这些技术突破，

将持续夯实半导体与光伏产业的 “材料基石”，为信息技术与清洁能源的发展提供核心支撑。
