【高斯摩分享】 低 k 晶圆划片不崩边！6 大优化方案 + 激光切割替代，工艺良率翻倍

在半导体封装划片工序中，低 k 晶圆堪称 “娇贵款”—— 金属层 / ILD 层容易分层、

正面背面崩角频发，稍有不慎就会导致芯片报废。其实这些问题不是无法解决

，关键在 “选对材料 + 优化工艺 + 找对替代方案”。今天拆解这篇划片工艺优化文档，

把从划片刀到激光切割的全流程攻略讲透，帮你彻底攻克低 k 晶圆划片痛点！

一、先明确：低 k 晶圆划片的核心痛点

低 k 晶圆（65nm 及以下制程常用）的最大问题的是机械应力敏感：

正面：金属层与 ILD 层（介质层）易剥离、崩角；

背面：划片时冲击力导致崩边；

矛盾点：追求切割质量（低崩角、不分层）和生产效率（刀片寿命长、粘片顺畅）很难兼顾。

二、6 大优化方案：从材料到工艺，逐个解决痛点

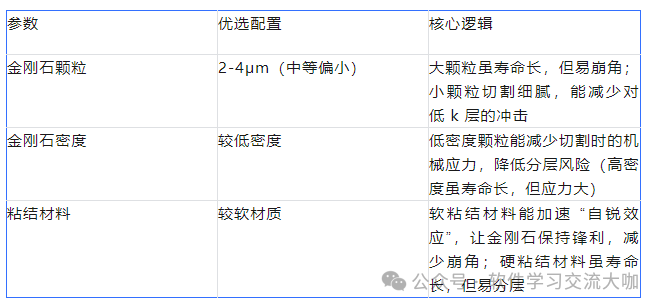

1. 划片刀选型：3 个参数精准匹配低 k 晶圆

划片刀的 “金刚石颗粒 + 密度 + 粘结材料” 直接决定切割效果，低 k 晶圆优选方案已实测验证：

2. 承载薄膜：UV 膜是 “兼顾神器”

划片需要高粘度固定晶圆，粘片需要低粘度方便拾取，UV 膜（紫外光敏薄膜）完美解决这个矛盾：

划片前（未照 UV）：粘接力高达 16000mN/25mm，牢牢固定晶圆，减少背面崩角；

粘片前（照 UV 后）：粘接力骤降至 600mN/25mm，下降 25 倍，避免顶针过高或拾片时间过长导致芯片断裂；

结论：UV 膜是低 k 晶圆划片的 “最优解”，没有之一。

3. 切割模式：台阶式切割（Step Cut）完胜单刀切割

单刀切割很难同时控制正面分层和背面崩角，台阶式切割用两把刀分工，缺陷率直接降 50%：

第一把刀（厚刀）：切入晶圆一定深度，先 “开槽”，分散应力；

第二把刀（薄刀）：沿槽中心切透晶圆，深入承载薄膜 1/3 厚度；

优势：① 减少刀片摆动（高刀高 / 刀宽比刀片易摆动导致崩角）；② 可分别优化两把刀的参数，

兼顾正面（低分层）和背面（低崩角）。

4. 冷却水添加剂：不起眼但超关键

普通 DI 水（去离子水）表面张力大，硅屑、金属颗粒容易粘在晶圆和刀片上，导致崩角和焊盘污染：

解决方案：添加专用化学添加剂，降低表面张力；

效果：① 清洁切割面，减少颗粒堆积；② 进一步降低背面崩角，尤其适合优化划片刀和参数后仍有崩角的场景。

5. 工艺参数优化：3 个关键参数 + 精准检测方法

参数优化不能盲目试，选对指标 + 找对参数才高效：

核心优化参数：划片刀转速、工作台步进速度、第一把刀切割深度；

检测方法：用 Photoshop 绘制缺陷区域轮廓，计算 “缺陷面积 / 固定区域面积” 的比值，

比单纯测量线性尺寸更精准（同一参数下数据变异更小）；

原则：低转速、慢步进速度（减少冲击），第一把刀切割深度不宜过深（避免应力集中）。

6. 测试图案改进：从设计端减少分层

很多分层缺陷不是工艺问题，而是芯片测试图案的 “先天不足”：

痛点：特定测试图案的街区（Scribe Line）易分层，无测试图案的街区几乎无缺陷；

解决方案：芯片厂与封装厂协作，修改测试图案：

① 增加虚拟 “L” 形图案，增强街区抗应力能力；

② 删除无用测试图案，减少划片工艺复杂度，扩大工艺窗口；

核心逻辑：前道设计（芯片）和后道工艺（封装）要一体化考虑，才能避免 “瓶颈”。

三、替代方案：激光切割，低 k 晶圆的 “终极选择”

如果机械划片始终无法满足要求，激光切割是更优解：

原理：不是 “机械切割”，而是用激光高温融化金属层 / ILD 层，机械应力几乎为零；

优势：彻底解决金属层 / ILD 层分层、崩角问题，适配 65nm 及以下低 k 晶圆；

局限：设备成本昂贵，是目前普及的主要障碍。
