【高斯摩分享】 超薄芯片不怕碎！晶圆减薄抛光的 "强度密码"：2 种工艺让良率翻倍

手机芯片越做越薄（已突破 100μm，未来将达 10μm），但为什么摔手机时芯片很少碎？答案藏在晶圆减薄后的抛光工艺里！

很多半导体工厂只重视减薄厚度，却忽略了磨痕和应力，导致芯片断裂率居高不下。

今天用真实测试数据告诉你：芯片强度不是天生的，减薄后加一道 "去应力抛光"，

就能让强度均匀性翻倍，断裂风险大幅降低，看完这篇你就懂半导体工厂的良率提升秘诀～

一、先搞懂：为什么超薄芯片容易碎？

芯片破碎的核心元凶，是减薄后的磨痕和应力损伤：

晶圆减薄常用 "粗磨 + 精磨" 的机械磨削工艺（比如 400# 砂轮粗磨 + 2000# 砂轮精磨），

这种物理加工会在芯片表面留下密密麻麻的磨痕（如图  (a)）；

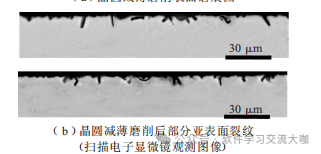

更隐蔽的是 "亚表面裂纹"：磨削后芯片表面下会产生 1~2μm 的微小裂纹，部分甚至深达 10μm（如图  (b)），

就像玻璃上的小裂痕，稍微受力就会断裂；

更关键的是：磨痕是径向分布的，芯片强度会随磨痕角度变化 —— 实验显示，0° 角度（磨痕与受力方向平行）

的芯片强度，仅为 90° 角度的 1/3（如图 5），批量生产时良率极不稳定。

二、实验揭秘：2 种抛光工艺，给芯片 "补强度"

为了解决磨痕和应力问题，行业主流两种 "去应力抛光" 工艺：CMP（化学机械抛光）和 DP（干式抛光）。

实验用 8 英寸硅晶圆（从 725μm 减薄到 200μm）做测试，结果颠覆认知：

1. 核心结论：抛光比 "磨薄到目标厚度" 更重要

仅做减薄磨削（不抛光）：芯片强度差异极大，0° 角度最低强度仅 300MPa 左右，90° 角度最高达 900MPa，良率波动大；

加抛光工艺（去除 1~2μm）：磨痕完全消失，芯片强度均匀性大幅提升，0°、45°、90° 角度的强度基本一致（如图 6 (a)），

整体强度稳定在 800MPa 以上；

过度抛光（去除 8~10μm）：能完全消除深裂纹，强度进一步提升到 1200MPa，

但加工时间翻倍、面型精度损失，量产成本太高，不适合大规模生产。

2. CMP vs 干式抛光：该怎么选？

两种抛光工艺各有优劣，工厂可按需搭配：

关键共识：无论选哪种，去除 1~2μm 损伤层就够了，既能保证强度均匀性，又不影响生产效率，是 "成本 + 良率" 的最优解。

三、半导体工厂必看：3 个实用建议

工艺流程不能省：必须采用 "粗磨→精磨→去应力抛光" 一体化工艺，跳过抛光步骤会导致芯片断裂率飙升；

抛光厚度别贪多：优先选择去除 1~2μm，不要盲目追求 8~10μm 的过度抛光，否则会增加生产成本、降低产能；

角度不用纠结：抛光后磨痕完全消失，芯片强度不再受角度影响，批量生产时无需额外调整定位，简化工序。

四、未来趋势：芯片越薄，抛光越关键

随着 3D 堆叠、TSV 等先进封装技术发展，芯片厚度将从目前的 50μm 向 10μm 甚至更薄演进，对强度的要求会更高：

未来可能会采用 "先半切割再减薄" 的工艺，进一步减少背崩风险；

干式抛光会成为主流：环保、低成本的优势，契合半导体工厂的降本需求；

芯片强度将成为核心指标：除了减薄厚度，强度均匀性会纳入更多工厂的良率考核体系。
