【高斯摩分享】半导体清洁 “神器” 详解！等离子体工艺全攻略：原理 + 参数 + 避坑，新手也能直接用
霓虹灯发光、闪电划过夜空，背后的 “主角” 都是等离子体 —— 这种物质的第四态，
在半导体工厂里可是清洁芯片的 “隐形高手”！
能精准去除有机污染物、环氧树脂溢胶，还不损伤材料，是提升芯片良率的关键工艺。
今天就用最通俗的语言讲清它的工作原理、核心参数、清洁类型和避坑技巧，不管是半导体新手还是行业老兵，
都能快速 get 实用干货～
一、先搞懂：等离子体不是 “高科技玄学”
1. 什么是等离子体？
简单说，等离子体就是 “被能量激活的气体”—— 给普通气体（比如氩气）施加电、热等能量，
气体分子会电离成带电荷的离子和电子，形成高活性的带电物质状态。
它早就存在于自然界：闪电、极光、霓虹灯发光，本质都是等离子体现象；
在半导体领域，它主要用来做芯片表面清洁、蚀刻等工艺。
2. 怎么生成等离子体？
核心需要 4 个 “标配组件”，像搭积木一样简单：
气体供应：提供基础气体（常用氩气）；
真空腔体：创造密闭环境，方便控制压力；
电源：提供能量，让气体电离；
真空泵：排出废气，维持腔体真空度。
通电后，气体在腔体内被激活成等离子体，就能对芯片等材料进行表面处理了。
二、5 个关键参数：决定等离子工艺效果的核心
想让等离子清洁稳定高效，这 5 个参数必须拿捏到位，每个都直接影响最终效果：
1. 基础压力（Base Pressure）
高压：气体分子浓度高，蚀刻速度快，但清洁效果不均匀；
低压：气体分子运动距离长，清洁更均匀，但速度慢；
核心原则：根据需求平衡 “速度” 和 “均匀性”，没有绝对最优解。
2. 处理时间（Time）
时间越长：去除的污染物越多，但会增加生产周期，降低效率；
核心原则：和功率、压力配合调整，在 “清洁干净” 和 “效率最高” 之间找平衡点。
3. 气体流量（% Gas Flow）
常用气体：氩气（Ar）是首选！惰性无副作用，不会氧化芯片或伤害人体；
作用原理：氩离子像 “小锤子” 一样撞击材料表面，把污染物撞成挥发性物质，再被真空泵排出；
效果：一次能去除 2-5 纳米的表层污染物，适合处理有机杂质、环氧树脂溢胶。
4. 功率（Power）
功率越高：等离子体能量越强，蚀刻速度越快，但材料温度会升高，可能导致损伤；
频率影响：高频功率（如 2.45GHz）离子密度高、能量低；低频功率（如 40kHz）离子能量高、密度低；
电源类型：直流（DC）、低 / 中 / 高频交流，按需选择。
5. 腔体与电极配置
主要是平行板结构，分三种设置，效果各不同：
带电电极：蚀刻速度快，但温度高、均匀性差；
接地电极：温度低、均匀性好，但蚀刻速度慢；
浮动电极：可调节，灵活适配不同需求。
三、2 类核心清洁方式：物理 “撞击” vs 化学 “溶解”

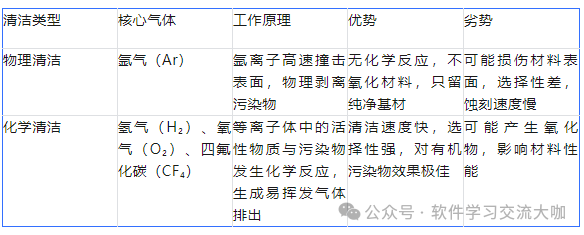

等离子体清洁主要分两类，适用场景不同，各有优劣，一张表看懂差异：
四、3 种清洁模式：按需选对才高效
根据应用场景，等离子体清洁有三种主流模式，针对性极强：
1. 下游 / 屏蔽式等离子体（Downstream/Shielded）
操作：样品放在射频场之外的中性支架上，等离子体扩散到样品表面；
特点：温和无损伤，靠自由基和光子工作；
适用：对离子敏感、怕损伤的脆弱芯片。
2. 直接等离子体（Direct）
操作：样品直接放在射频场内的电极上（接地或带电）；
特点：清洁速度快、效率高，但温度较高；
适用：常规芯片表面清洁，对温度不敏感的材料。
3. 反应离子刻蚀（RIE）等离子体
操作：样品放在带电电极上，利用自偏压效应；
特点：定向性强，能精准控制蚀刻方向，清洁更精准；
适用：需要精细处理的场景，比如芯片局部清洁。
五、5 大常见问题 + 避坑指南：这些错误别犯！
等离子体工艺虽好，但容易出现问题，提前规避很关键：
1. 热量积累
原因：功率过高、样品放在带电电极上、气体流量过低；
避坑：降低功率、增加气体流量、将样品放在接地电极上。
2. 材料变色
原因：局部温度过高，形成 “热点”；
避坑：优化样品摆放位置，避免复杂结构聚集能量。
3. 处理效果不持久
原因：材料本身特性、环境湿度 / 污染影响；
避坑：处理后及时进行下一步工序，避免二次污染。
4. 负载效应
原因：腔体内样品过多，材料放气影响真空度，挤占工艺气体；
避坑：控制单次处理的样品数量，延长抽真空时间。
5. 副产品沉积
原因：气体在腔体内聚合，或材料放气导致杂质沉积；
避坑：定期清洁腔体壁，避免工艺气体长时间残留。
六、操作规范：安全第一，效果第二
想让等离子体工艺稳定不出错，这些操作准则必须遵守：
Do's：操作前读透工艺规范、检查机器状态（气体压力、真空泵、腔体泄漏）、佩戴指套和接地带；
Don't's：未培训不操作、不了解参数不启动机器。
