【高斯摩分享】从沙子到芯片！半导体基础知识全拆解，搞懂 PN 结、掺杂这些词其实很简单
手机、电脑里的芯片，追根溯源居然是 “沙子” 做的？
半导体作为芯片的 “灵魂材料”，看似高深，其实核心逻辑很容易懂。今天就从最基础的概念入手，
把半导体的 “前世今生” 拆明白，不管你是电子小白还是想入门的爱好者，看完这篇都能 get 关键知识点！
一、先搞懂：半导体到底 “半” 在哪？
说半导体之前，先对比两个熟悉的东西：
导体（比如铜、铁）：电子能自由跑，导电超容易；
绝缘体（比如塑料、玻璃）：电子被牢牢锁住，几乎不导电；
半导体（比如硅、锗）：导电性介于两者之间，关键是 ——能被控制！
比如加电压、掺杂质，就能让它 “变导电” 或 “变绝缘”，这也是芯片能实现开关、计算的核心原因。
另外，半导体还有个反常识的特点：温度越高，电阻越低（金属相反），所以芯片工作时会发热，需要散热哦～
二、微观世界：半导体的 “最小单位” 怎么工作？
要懂半导体，得先看它的 “微观构造”，核心是「电子」和「空穴」这对 “搭档”：
1. 原子结构：像 “小太阳系”
原子由带正电的原子核（质子 + 中子）和带负电的电子组成，
电子绕着原子核转，就像行星绕太阳。正常情况下，电子数 = 质子数，原子不带电；如果电子跑了或多了，就变成 “离子”（带电）。
2. 载流子：电流的 “搬运工”
半导体导电，靠的是「电子」（带负电）和「空穴」（带正电）：
当电子离开原子，就会留下一个 “空位”，这就是空穴；
电子能从一个原子跑到另一个原子，空穴也能 “移动”（其实是周围电子补空位，看起来像空穴在动）；
这俩就像 “正负小马达”，一起负责传递电流。
三、关键一步：硅为什么是半导体 “顶流材料”？
我们常说的芯片用硅做，不是没原因的：
来源广：硅占地球表层 25%，比如沙子里的二氧化硅，成本低；
结构稳：硅是四价元素，最外层 4 个电子，会和相邻硅原子 “手拉手” 分享电子，
形成「共价键」（像搭积木一样稳定），常温下只有极少数电子能挣脱束缚变成自由电子；
易加工：能通过 “掺杂” 轻松改变导电性，适配各种芯片需求。
这里要区分「单晶硅」和「多晶硅」：
单晶硅：原子排列超规则，是晶圆（芯片原料）的核心，比如 CPU 用的就是单晶硅晶圆；
多晶硅：由很多小单晶组成，原子排列乱，常用在芯片的电极等部位。
四、核心操作：掺杂让半导体 “有脾气”——n 型 vs p 型
纯硅（本质半导体）导电能力弱，要靠「掺杂」（加微量杂质）让它 “变厉害”，分两种类型：

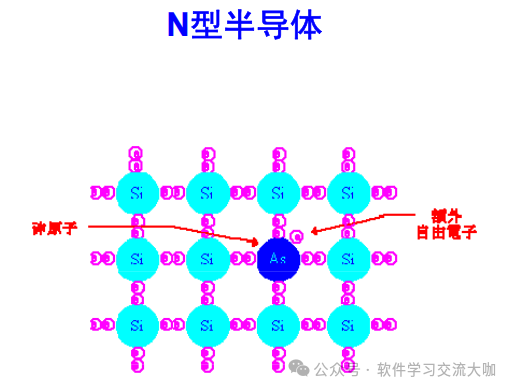

1. n 型半导体：带 “负电小马达”
掺的是五价元素（比如磷、砷）：这类元素最外层有 5 个电子，和硅结合时，
会多出来 1 个电子 —— 相当于给半导体装了很多 “负电小马达”，电流主要靠电子传递，电子是 “多数载流子”。

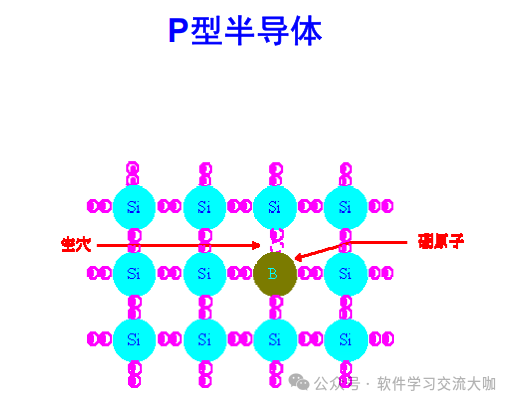

2. p 型半导体：带 “正电小空位”
掺的是三价元素（比如硼、铝）：这类元素最外层只有 3 个电子，和硅结合时，
会缺 1 个电子 —— 留下很多 “正电小空位”（空穴），电流主要靠空穴传递，空穴是 “多数载流子”。
五、芯片的 “电流开关”：PN 结是怎么工作的？
把 n 型和 p 型半导体贴在一起，就形成了「PN 结」—— 这是二极管、三极管、芯片的 “核心零件”，相当于 “电流阀门”：
1. 形成过程：正负电荷 “互相吸引”
n 型的自由电子会跑到 p 型，填补空穴；p 型的空穴也会跑到 n 型，和电子结合；
最后在交界面形成一层 “耗尽区”（几乎没有自由载流子），p 型侧带负电，n 型侧带正电，
就像装了一个 “电势墙”（硅的电势墙约 0.6-0.8V）。
2. 关键作用：单向导电
加正向电压（p 接正、n 接负）：电压能 “推” 电子和空穴突破电势墙，电流能过；
加反向电压（p 接负、n 接正）：电势墙变厚，电子和空穴跑不过去，电流断了；
这就是二极管 “单向导电” 的原理，也是芯片实现 “0” 和 “1” 逻辑的基础！
六、芯片里的 “电路家族”：常见电路类型
半导体做成的电路，主要分这几类，各有擅长：
CMOS：现在最常用（手机、电脑芯片都用），优点是耗电少、抗干扰强、温度稳定；
NMOS/PMOS：早期常用，NMOS 比 PMOS 快，但耗电比 CMOS 高；
双极电路（Bipolar）：早期 IC 用，现在多用于模拟电路（比如放大器）；
BiCMOS：CMOS + 双极结合，速度快，但耗电高。
七、神奇变身：从沙子到晶圆的 “闯关路”
你没看错，芯片的 “前世” 是沙子（石英砂，主要成分二氧化硅），要经过多步 “提纯 + 塑形” 才能变成晶圆：
沙子→金属硅：石英砂高温还原，得到纯度不高的金属硅；
金属硅→三氯硅烷（TCS）：和盐酸反应，变成易提纯的气体；
TCS→多晶硅：TCS 和氢气反应，生成高纯度多晶硅（像 “硅粉末”）；
多晶硅→单晶硅锭：融化多晶硅，用 “直拉法” 拉出圆柱形的单晶硅锭（直径 8/12 英寸常见）；
单晶硅锭→晶圆：切割硅锭、研磨抛光，变成又薄又平的晶圆，最后刻上电路就成芯片啦～
