【高斯摩分享】 带你看懂芯片设计的 “现在与未来”

如今我们手上手机的芯片，晶体管数量早已突破百亿，可你知道吗？芯片设计正面临 “两难困境”—— 一边是摩尔定律推动集成度不断飙升，

一边是设计效率跟不上、成本高到吓人。这份关于集成电路设计现状与未来的文档，深度拆解了当下芯片设计的痛点，

还给出了 SOC、SIP 等破局方向，今天就用通俗的话，带你看懂芯片设计的 “现在与未来”。

一、现状：摩尔定律仍在发力，但设计 “跟不上了”

提到集成电路，绕不开摩尔定律 ——IC 集成度每 18 个月翻一番，

特征线宽每 3 年缩小 30% 。这一规律至今仍在主导行业，但背后的设计挑战也越来越大：

1. 工艺迭代有多快？从 0.25μm 到 3nm，晶体管密度飙升

看看工艺发展趋势就知道有多猛：1997 年主流是 0.25μm 工艺，

芯片晶体管数约 1100 万；到 2009 年，工艺已到 0.07μm（70nm），晶体管数突破 5200 万；

现在英特尔、台积电早已量产 3nm 工艺，一块芯片能塞下几百亿个晶体管。

以英特尔的第三代 Itanium2 处理器为例，130nm 工艺、374mm² 芯片面积，集成了 4.1 亿个晶体管，

还带 6MB 三级缓存，1.3V 电压下 1.5GHz 运行，性能强悍但设计复杂度也随之翻倍。

2. 设计效率 “拖后腿”，出现 “设计鸿沟”

工艺进步带来的集成度增长速度是 58%/ 年，可设计效率仅 21%/ 年，

两者差距越来越大 —— 就像 “工厂能造更复杂的零件了，但设计师画图纸的速度跟不上”。

更头疼的是成本：如果不采用设计重用（IP 复用），

芯片开发费用会从每片 120 万美元暴涨到 80 亿美元；即便规模小些，也可能从 300 万美元涨到 2 亿美元。

要想控制成本，到 2007 年每个芯片 97% 的部分都得靠 IP 复用，这倒逼设计模式必须变革。

二、破局关键：SOC（系统级芯片），让芯片 “告别单打独斗”

面对设计困境，SOC（System on a Chip，系统级芯片）成了核心解决方案 —— 简单说，

就是把整个 “小系统” 集成到一块芯片上，而不是用多个芯片拼凑。

1. 为什么需要 SOC？5 大核心原因

复杂功能靠协作：现在芯片功能越来越多（比如手机芯片要兼顾计算、拍照、通信），

一个团队不可能从晶体管开始从头设计，必须用第三方的 IP 核（比如现成的 CPU 核、GPU 核）；

降低功耗：多个芯片之间的 I/O 接口会额外耗电，SOC 把所有功能集成在一块芯片，减少接口损耗，更适合手机等便携设备；

抢时间上市：产品生命周期越来越短（比如手机一年一更新），SOC 靠 IP 复用能快速开发，避免错过市场窗口；

应对深亚微米难题：工艺到 70nm 以下后，连线延迟比器件延迟更影响性能，

传统 “前端设计与后端物理设计分离” 的模式容易出现时序收敛问题，SOC 能让前后端设计更紧密集成；

重用成功经验：以前设计过的成熟模块（比如电源管理模块），能作为 IP 核重复使用，不用每次都 “从零开始”。

2. SOC 是什么样的？“核心 + IP 核” 的组合

一块典型的 SOC 芯片，就像 “一个微型城市”：

有 “核心中枢”：比如 1 个或多个 CPU/DSP 核（负责计算）；

有 “功能模块”：各种 IP 核，比如 A/D 转换器（模拟转数字）、PCI 接口（连接外部设备）、存储器（存数据）；

有 “基础设施”：PLL（时钟管理）、TAP（测试接口）、电源管理模块，确保整个系统稳定运行。

3. SOC 设计的 3 大关键方法

要做好 SOC，不是简单把模块堆在一起，得解决三个核心问题：

软硬件协同设计：从系统层面定义功能，合理划分软硬件（比如哪些功能用硬件实现更快，哪些用软件更灵活），

还要一起做仿真验证，避免 “硬件做好了，软件跑不了”；

深亚微米设计：70nm 以下工艺，连线延迟占比超 50%，

必须把前端逻辑设计和后端布局布线结合起来，提前考虑信号完整性（比如避免信号干扰）、时序收敛（确保信号按时到达）；

IP 复用与互连：IP 核可能来自不同厂商，得有统一标准（比如 VSIA 联盟制定的接口标准），

确保不同 IP 能 “无缝对接”，就像不同品牌的零件能组装成一台机器。

三、IP 核：SOC 的 “万能零件”，分 3 类各有优劣

IP 核（Intellectual Property，知识产权核）是 SOC 设计的 “基石”—— 就是经过验证、

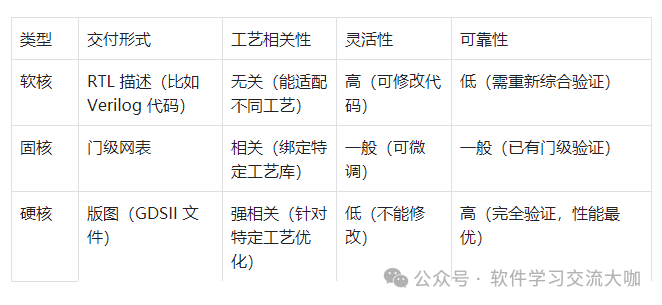

可重复使用的电路模块，相当于 “现成的万能零件”。根据交付形式，分 3 类：

比如设计一个手机芯片，CPU 核可以用 ARM 的软核（方便根据需求调整），

电源管理模块用第三方的硬核（性能稳定、功耗低），两者结合既能灵活定制，又能保证关键模块可靠。

要让 IP 核好用，还得满足 3 个条件：能适配不同应用（比如同一个 UART 接口 IP，能调整波特率）、

有不同工艺版本（比如同时支持 14nm 和 7nm）、能在多种仿真工具上验证（避免 “在 A 工具能跑，在 B 工具报错”）。

四、困境：两大复杂性 “压垮” 设计师

即便有 SOC 和 IP 核，芯片设计还是面临两大 “大山”—— 硅复杂性（工艺带来的硬件问题）

和系统复杂性（功能带来的设计问题），最终转化为 5 大挑战：

1. 挑战 1：生产率跟不上，人不够、工具不兼容

现在一块 SOC 可能有上百个 IP 核，设计团队可能分布在不同国家，

用不同工具（比如有的用 Cadence，有的用 Synopsys），数据同步、协同设计难度大；

模拟电路、数模混合电路的设计更依赖经验，自动化工具不如数字电路成熟，导致整体设计效率提不上来。

2. 挑战 2：功耗失控，散热成难题

按现在的集成度趋势，不做优化的话，高性能 CPU 的功耗会超过单芯片封装极限的 25 倍；

功率密度太高（比如每平方厘米 100W 以上），会导致芯片过热，不仅性能下降，还会缩短寿命；

现在只能靠 “多电压岛”“动态电压缩放” 等技术（比如不同模块用不同电压），但这又增加了设计复杂度。

3. 挑战 3：制造集成难，测试成本高

工艺到 3nm 后，晶体管尺寸接近原子级别，制造过程中的 “工艺离散性” 变大（比如同一批芯片，有的性能好，有的差），

需要设计时就考虑容错；

测试设备越来越贵（一台高端 ATE 测试机要几千万），还跟不上芯片速度（比如 5GHz 以上的 RF 模块难测试），

必须在芯片内加 “内建自测试（BIST）” 模块，自己检测故障。

4. 挑战 4：干扰严重，信号 “乱套”

全局互连越来越细，信号之间的串扰（比如相邻导线信号互相干扰）、

电源 IR 压降（电流流过导线产生电压降）问题突出，可能导致信号错误；

SOC 里有数字、模拟、RF 模块，数字模块的开关噪声会干扰模拟模块（比如影响音频芯片音质），

衬底耦合（不同模块通过硅衬底传递噪声）也很难解决。

5. 挑战 5：容错能力差，软错误变多

3nm 工艺下，宇宙射线中的带电粒子可能导致 “软错误”（比如存储器数据突然变反），对航天、医疗等关键领域影响很大；

电源电压越来越低（比如从 1.8V 降到 0.7V），芯片对噪声更敏感，以前不会出问题的小缺陷，现在可能导致芯片失效。

五、未来：两条路突破，SIP 和可编程 SOC

面对这些困境，未来芯片设计主要有两个方向：

1. 方向 1：封装内的系统（SIP），“超越芯片的集成”

SOC 是 “单芯片集成”，而 SIP（System in Package，封装内的系统）是 “多芯片封装集成”—— 把不同工艺、不同类型的芯片

（比如硅基 CPU、砷化镓 RF 芯片、MEMS 传感器）装在同一个封装里，像 “一个微型系统”。

SIP 的优势很明显：

灵活搭配：可以用成熟工艺的芯片（比如 14nm 的 CPU+7nm 的 GPU），不用为了集成强行用同一工艺；

集成异质器件：能把光电、MEMS、天线等非集成电路器件装进去，比如智能手表的 SIP，

集成了处理器、传感器、无线模块，体积小、功耗低；

方便升级：要更新功能，不用重新设计整个芯片，换其中一个小芯片就行（比如换更高像素的图像传感器）。

2. 方向 2：可编程 SOC，“让芯片能‘变’”

传统 SOC 功能固定，一旦造出来就不能改，而可编程 SOC 在芯片里集成一块可编程逻辑（比如 FPGA 模块），

相当于 “给芯片加了个‘万能接口’”。

比如通信芯片，集成了 CPU 核和可编程逻辑，能根据不同通信协议（比如 4G/5G/Wi-Fi）

动态配置逻辑，不用为每种协议做一款芯片；还有音频芯片，能自适应转换不同编码（比如 MP3/AAC），灵活性大大提高。

3. 设计流程也要升级

未来的设计流程，会更 “一体化”：

逻辑优化、布局布线、时序分析同时进行，还要考虑功耗、噪声、可测试性，避免 “设计完发现有问题，回头重改”；

提高设计抽象层次，比如从 RTL 级上升到系统级（用 SystemC 语言），更快描述功能，缩短设计周期；

加强软硬件协同，比如软件代码能直接和硬件模型仿真，提前发现兼容性问题。

六、总结：芯片设计的 “未来关键词”

集成方式升级：从单芯片 SOC 到多芯片 SIP，突破工艺和异质器件集成的限制；

灵活性优先：可编程 SOC 让芯片能适配不同场景，延长产品生命周期；

效率与可靠性平衡：靠 IP 复用、自动化工具提升效率，靠容错设计、信号完整性优化保证可靠性；

跨领域协同：软硬件、芯片 - 封装 - 板级、不同设计团队之间的协同越来越重要。
