【高斯摩分享】 超大规模集成电路（VLSI）设计全指南：从历史到流程，小白也能看懂的芯片设计逻辑
从 1958 年第一块只有 12 个元件的锗集成电路，
到如今集成数十亿晶体管的 SoC 芯片，超大规模集成电路（VLSI）早已成为电子设备的 “心脏”。
这份 PPT 系统拆解了 VLSI 设计的核心逻辑 —— 从 IC 发展历史、产业链分工，
到数字 / 模拟 IC 的完整设计流程，甚至连降低成本的 MPW 流片都讲透了。
今天用通俗的话，带你走进芯片设计的世界～
一、先懂历史：IC 是怎么从 “12 个元件” 进化到 “数十亿晶体管” 的？
要理解 VLSI 设计，先得知道它的 “成长史”：
起点：1958 年，TI 公司发明第一块集成电路（12 个元件，锗材料），2000 年发明者获诺贝尔物理奖；
飞跃：1971 年 Intel 4004 微处理器诞生，开启 CPU 时代；
规律：摩尔定律 —— 每 18 个月芯片晶体管数翻一番，从 4004 的 2300 个，
到 2000 年 Pentium IV 的 4200 万个，再到如今的数十亿个，尺寸缩小 1000 倍，性能提升 10000 倍，成本降低 1 亿倍。
二、IC 产业链：设计、制造、封装测试，缺一环都不行
一块芯片从 “想法” 到 “成品”，要经过三大环节，每个环节都有专业玩家：
设计环节：出 “芯片版图”（Layout），像画建筑图纸，代表企业有华为海思、高通；
制造环节：用版图做晶圆（Wafer），像按图纸盖房子，代工厂（Foundry）如台积电（TSMC）、
中芯国际（SMIC），IDM（设计制造一体）如 Intel、三星；
封装测试环节：把晶圆切成小芯片，包上外壳并测试，代表企业有长电科技、南通富士通。
关键产物：
设计输出 “光罩（Mask）”：每一层电路对应一块光罩，CMOS 电路至少要 20 层；
制造输出 “晶圆（Wafer）”：从 4 英寸到 12 英寸（正在发展 16 英寸），尺寸越大，一片能做的芯片越多；
封测输出 “成品芯片”：封装方式有 DIP（双列直插）、BGA（球栅阵列）等，保护芯片还方便焊接。
三、IC 分类：不是所有芯片都叫 “VLSI”，这 3 类要分清

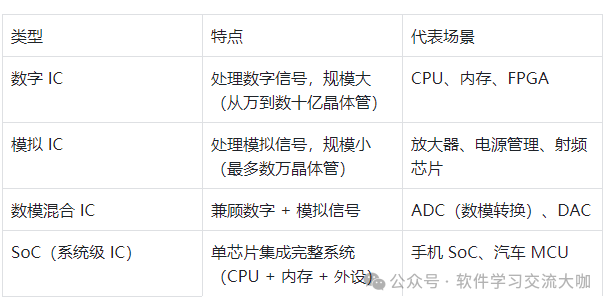

VLSI 主要指数字集成电路，但先得搞懂 IC 的整体分类，避免混淆：
其中数字 IC又分两类，设计逻辑完全不同：
ASIC（专用集成电路）：需做光罩，适合量产（如手机 SoC）—— 设计时间长，但芯片面积小、成本低；
FPGA/CPLD：可现场编程，不用光罩，适合小批量（如研发原型）—— 开发快，但面积大、性能稍弱。
四、核心：数字 IC 设计流程，前后端分工明确
数字 IC（尤其是 ASIC）设计是 VLSI 的重点，按 “门级网表” 分为前后端，每一步都要靠 EDA 工具把关：
1. 前端设计：“画图纸 + 验证”，确保功能对
前端是 “逻辑设计”，核心是把 “功能需求” 变成 “门级电路网表”，像把 “要盖 3 室 1 厅” 变成 “建材清单”：
步骤 1：RTL 设计用 Verilog/VHDL（硬件描述语言）写代码，
描述电路功能（比如 “加法器怎么算”“寄存器怎么存数据”），不是软件程序，而是 “硬件连接逻辑”；
步骤 2：RTL 功能仿真给代码加 “测试激励”（比如给加法器输入 2 和 3，看输出是不是 5），
用 VCS（Synopsys）、Modelsim（Mentor）等工具，避免功能 bug；
步骤 3：逻辑综合用 Design Compiler（Synopsys）
把 RTL 代码转换成 “门级网表”（用 AND/OR 等逻辑门描述的电路），
还要按工艺库（如台积电 0.18μm）优化，满足速度、功耗要求；
步骤 4：静态时序分析（STA）用 PrimeTime（Synopsys）
找 “关键路径”（信号延迟最长的路径，决定芯片最高频率），检查建立时间（setup）、
保持时间（hold）是否达标，避免时序 bug。
2. 后端设计：“建房子 + 验收”，确保能制造
后端是 “物理设计”，把 “门级网表” 变成 “可生产的版图”，像把 “建材清单” 变成 “实际建筑”：
步骤 1：布局布线用 Encounter（Cadence）、Astro（Synopsys）
工具：先把逻辑门 “摆” 在版图上（布局），再用金属线连起来（布线），还要插入时钟树（让时钟信号均匀到达每个模块）；
步骤 2：版图验证两大关键检查：
DRC（设计规则检查）：看版图符合代工厂要求吗？比如导线间距够不够、宽度达标吗；
LVS（版图 vs 网表）：看版图和门级网表是不是一致？
比如 “网表里 A 连 B，版图里 A 是不是连到 C 了”；工具用 Calibre（Mentor）、Hercules（Synopsys），过不了就没法生产；
步骤 3：版图后仿真提取版图的寄生参数（导线电阻、电容），
用 StarRCXT（Synopsys）提取，再用 PrimeTime 做时序分析，确认实际制造后时序还达标。
3. FPGA 设计：比 ASIC 简单，适合快速验证
FPGA 不用后端版图，流程更短：
RTL 设计→功能仿真→逻辑综合（转成 FPGA 门级网表）→适配（布局布线，FPGA 厂商工具如 Xilinx ISE）
→生成位流文件→下载到 FPGA 验证，适合研发原型或小批量产品。
五、模拟 IC 设计：全定制流程，更依赖工程师经验
和数字 IC 的 “自动化设计” 不同，模拟 IC（如放大器、电源）是 “全定制设计”，每一步都要精细调整：
步骤 1：电路图编辑用 Cadence Virtuoso 画晶体管级电路，比如运放的差分对、电流镜，靠工程师经验优化性能；
步骤 2：SPICE 仿真用 HSPICE（Synopsys）、Spectre（Cadence）仿真，看增益、带宽、功耗达标吗？
比如放大器的失真率是不是够低；
步骤 3：版图编辑手工画版图（不能全自动化），
要考虑匹配性（比如两个晶体管尺寸完全一样）、寄生参数（比如导线电容不能太大）；
步骤 4：版图验证 + 后仿真同样做 DRC/LVS，再提取寄生参数做 SPICE 后仿真，确保实际性能达标。
六、降低成本的关键：MPW 流片，小公司也能玩
流片一次要百万级成本，小公司或研发项目玩不起？靠 MPW（多项目晶圆）：
原理：多个设计项目 “拼” 在同一片晶圆上，分摊光罩和制造费用，比如 A 公司的传感器芯片、B 公司的 MCU，一起流片；
作用：拿到样片后，在实际系统中测试功能、验证工艺，还能调试量产测试方案，避免直接量产踩坑；
适合场景：研发阶段、小批量产品，或高校科研项目。
七、设计不能只看功能，这 3 个因素更关键
好的 VLSI 设计，不只是 “能工作”，还要考虑：
成本：单芯片成本 =（设计 + 光罩费）/ 总产量 + 晶圆费 /（晶圆成品率 × 每片芯片数） + 封装测试费，
所以要优化版图减小面积（多放芯片）、用 DFM（可制造性设计）提高成品率；
功耗：尤其是移动设备，要靠低功耗工艺、时钟门控等技术，避免续航拉胯；
上市时间（Time-to-Market）：用层次化设计（分模块并行开发）、IP 复用（比如直接用成熟的 UART IP），缩短设计周期。
