【高斯摩分享】 芯片的 “最后一套盔甲”：半导体封装全流程拆解，从裸晶粒到能用的芯片，要过 5 道 “生死关”

一块刚从晶圆上切下来的裸晶粒，就像没穿衣服的 “脆弱婴儿”—— 怕摔、怕潮、怕污染，还没法和外界电路连接。而半导体封装，

就是给它 “穿盔甲 + 接电线” 的过程：既要用塑封胶保护核心，又要用细如发丝的金线连接引脚，最后还要确保精度达微米级。

今天我们用最通俗的语言，拆解半导体封装的 “5 大关键工序”，看裸晶粒如何变成你手机里能工作的芯片。

一、先搞懂：封装不是 “简单包装”，是芯片的 “生命线”

很多人以为封装只是 “装盒子”，其实它有 3 个核心作用，缺一个都不行：

保护核心：用塑封胶把脆弱的晶粒包起来，防摔、防潮、防腐蚀，否则空气中的湿气会让芯片 3 天内失效；

连接外界：用金线 / 铜线把晶粒上的焊点和基板引脚连起来，相当于给芯片 “接电线”，否则芯片没法和电路板通信；

辅助散热：封装材料能把芯片工作时产生的热量导出去，比如 CPU 的金属外壳，就是为了快速散热。

封装流程分 “前段（B/G-MOLD）” 和 “后段（MARK-PLANT）”，简单说：前段是 “把晶粒变成半成品”，后段是 “半成品测试包装成成品”。

二、封装类型：从 “插针” 到 “球阵”，4 种主流类型对应不同需求

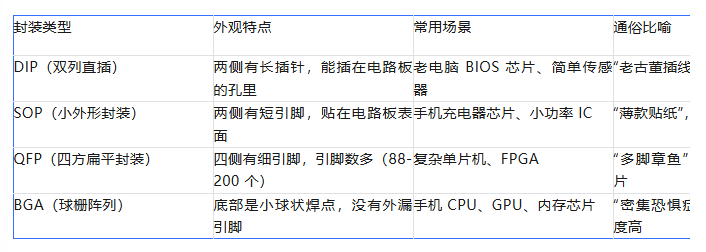

芯片封装有很多种，核心分 “穿孔插装（Through Hole）” 和 “表面贴装（Surface Mount）”，日常见的芯片基本逃不出这 4 种：

现在主流是 BGA 和 QFP——BGA 引脚藏在底部，能做更多引脚（比如手机芯片有上千个焊点），QFP 引脚在外，方便维修，各有优势。

三、5 大关键工序：每一步都是 “微米级精细活”，错一点就报废

封装的核心是 5 道工序，每一步都像 “在针尖上绣花”，精度要控制在 25μm 以内（相当于头发丝直径的 1/3）：

1. 芯片预处理：把晶圆磨薄、切开，变成独立晶粒

刚切下来的晶圆厚 700μm，要先 “瘦身” 到 50μm（薄如蝉翼），再切成独立晶粒，关键两步：

磨片（Back Grind）：用 Disco 8560 或 Accretech PG300RM 研磨机，先粗磨掉 90% 厚度（用 9μm 氧化铝砂轮），

再细磨 10%（0.3μm 砂轮），最后用离心清洗去残渣；

切割（Dicing）：用 Disco DFD 6361 切割锯，刀头是镶钻石的薄片，

转速达 45000 转 / 分，像 “快刀裁纸” 一样把晶圆切成晶粒，难点是避免 “崩角”（边缘缺一块）

和 “飞片”（晶粒被刀带飞），所以要用粘性胶膜固定晶圆，切割时还要喷去离子水降温。

关键设备：Disco 的研磨机和切割锯，是行业主流，精度能达 ±1μm。

2. 上片（Die Bond）：把晶粒粘到基板上，不能有气泡

这一步要把晶粒精准粘到基板（或引线框架）上，像 “贴邮票” 一样，不能歪、不能有气泡：

设备：Hitachi DB700 或 ASM 889，精度 25μm（X/Y 方向），贴一片只要 30 毫秒，还能叠 8 层晶粒（3D 封装）；

材料：用银胶或 Die Attach Film（DAF），银胶既能粘牢，又能导电散热；

难点：不能有 “气泡”（银胶里的气泡会导致散热差，芯片过热），不能 “贴歪”（角度误差要＜0.5 度），否则后续焊线没法接。

检查：用显微镜看 “贴装精度” 和 “胶层厚度”，不合格的直接淘汰。

3. 焊线（Wire Bond）：用金线接 “毛细血管”，比头发丝还细

这是最考验技术的一步：用 25-50μm 的金线（比头发丝细 3 倍），把晶粒上的焊点和基板引脚连起来，像给芯片 “接毛细血管”：

设备：K&S MAXUM Ultra 或 ASM Eagle60 焊线机，能焊间距 60μm 的焊点，相当于在指甲盖上焊 1000 个点；

过程：先用电火花把金线顶端熔成小球（球焊），粘在晶粒焊点上，再拉金线到基板引脚，压牢（针焊）；

关键指标：

金线拉力：拉断时力要够（一般＞5g），否则容易断；

球剪切力：焊点要牢（＞6g/mil²），靠金属间化合物（IMC）保证，就像 “焊锡和铜粘在一起的牢固层”。

预处理：焊线前要用 March AP1000 等离子清洗机，去掉晶粒表面的油污，否则金线粘不牢。

4. 塑封（Molding）：给芯片 “穿盔甲”，不能有缝隙

用塑封胶把晶粒和金线包起来，像给芯片 “穿盔甲”，保护核心不受外界影响：

设备：TOWA YPS 系列或 ASA OMEGA 3.8 塑封机，把塑封胶加热融化，压进模具里，冷却后成型；

材料：环氧塑封胶，耐高温、抗潮湿，能挡住 99% 的水汽；

难点：不能有 “气泡”（塑封里的气泡会让水汽进去），不能 “溢胶”（胶流到引脚上，影响后续焊接），

所以模具要清洁，压力温度要精准控制。

后处理：塑封后要进烤箱（C-SUN QDM-4S）烘烤，让胶完全固化，增强硬度。

5. 测试与包装：筛选合格芯片，打上 “身份证”

最后一步是 “体检 + 贴牌”，确保到用户手里的是好芯片：

测试：用探针测电性功能（比如是否能正常开关、速度够不够），不合格的打叉；

激光印字：用激光在塑封表面打上型号、生产日期，像给芯片 “办身份证”；

切割成型：把连在一起的基板切成独立芯片，装到防静电托盘里，准备出货。

四、行业主流设备：这些 “神器” 撑起封装产能

封装设备不用记太多，记住这几个主流品牌就行，几乎所有芯片厂都在用：

切割 / 研磨：日本 Disco，精度高、速度快，占全球 70% 市场；

上片：日本 Hitachi、新加坡 ASM，贴装精度达 25μm；

焊线：美国 K&S（库力索法）、新加坡 ASM，焊线速度达 10 根 / 秒；

塑封：日本 TOWA、新加坡 ASM，能应对不同封装尺寸。

结语：封装是芯片的 “最后一公里”，藏着很多 “细节魔鬼”

很多人关注芯片制程（7nm、5nm），却忽略了封装 —— 其实封装技术直接影响芯片的大小、散热和可靠性。比如手机芯片能做这么小，

靠的是 BGA 封装的高密度；CPU 能长时间工作，靠的是封装的散热设计。

下次你拆手机、充电器时，看到里面的小芯片，就知道它背后经过了 “磨薄→切割→贴装→焊线→塑封”5 道精细工序，

每一步都凝聚着微米级的精准控制。这就是半导体封装的魅力 —— 看似简单的 “包装”，实则是芯片能正常工作的 “最后一道防线”。
